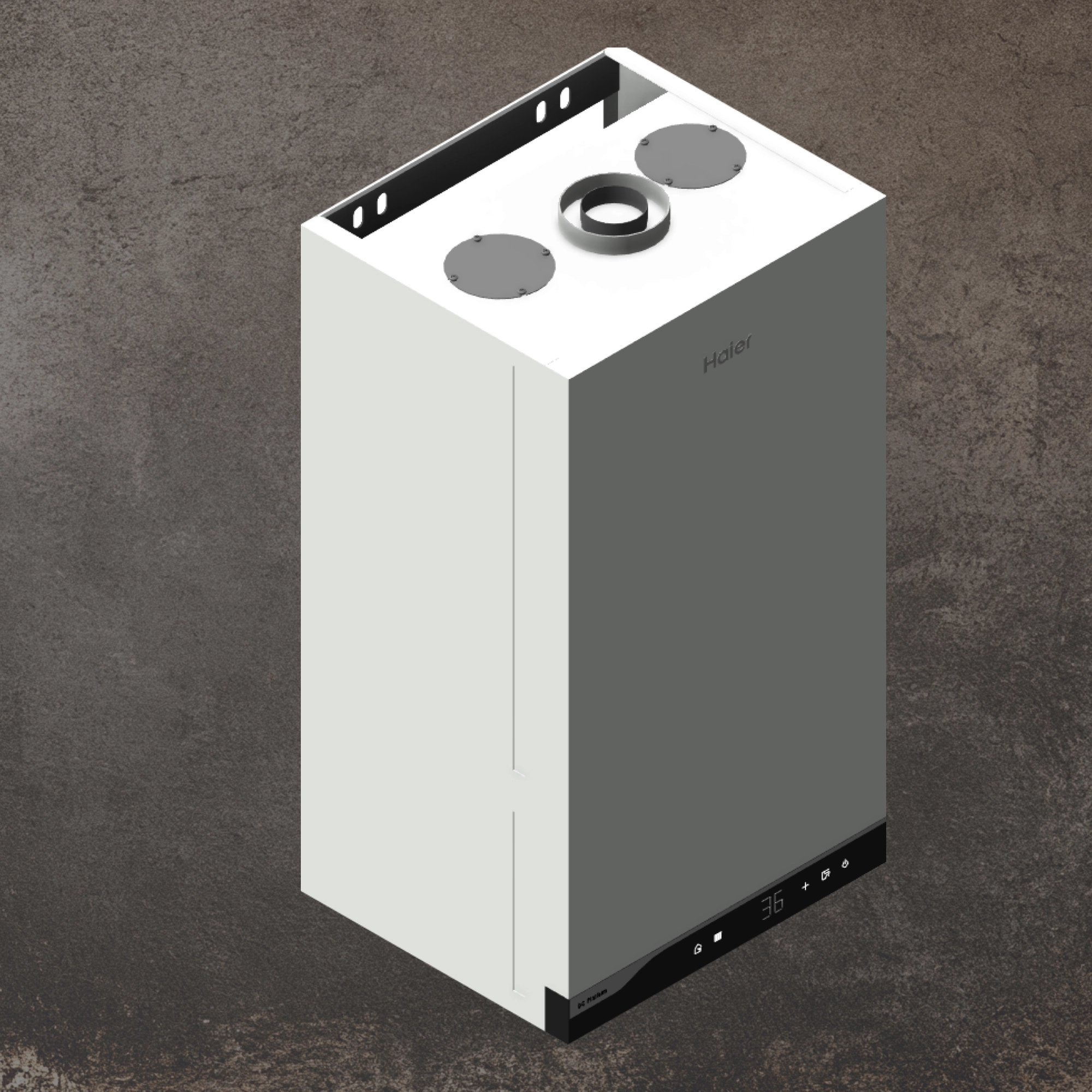

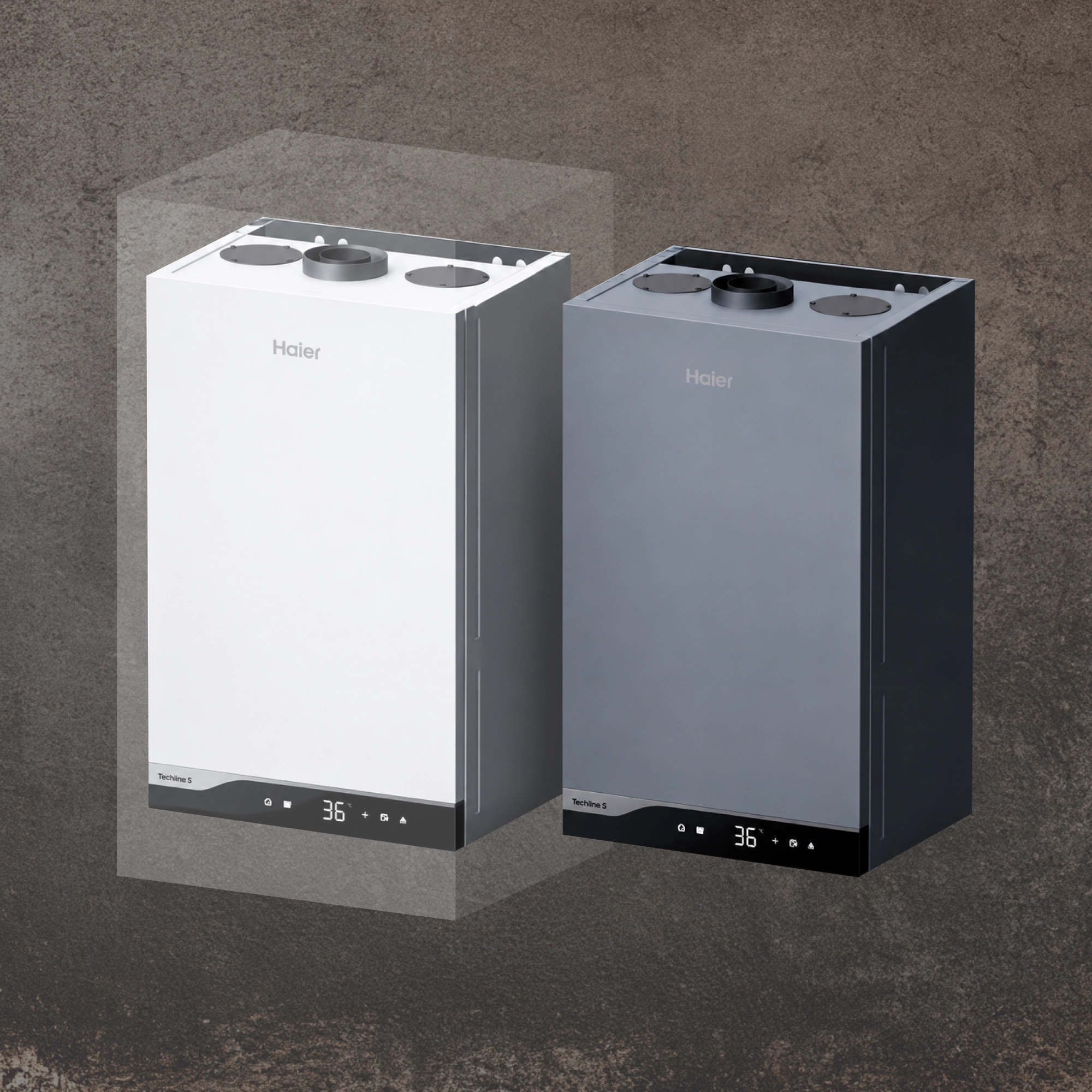

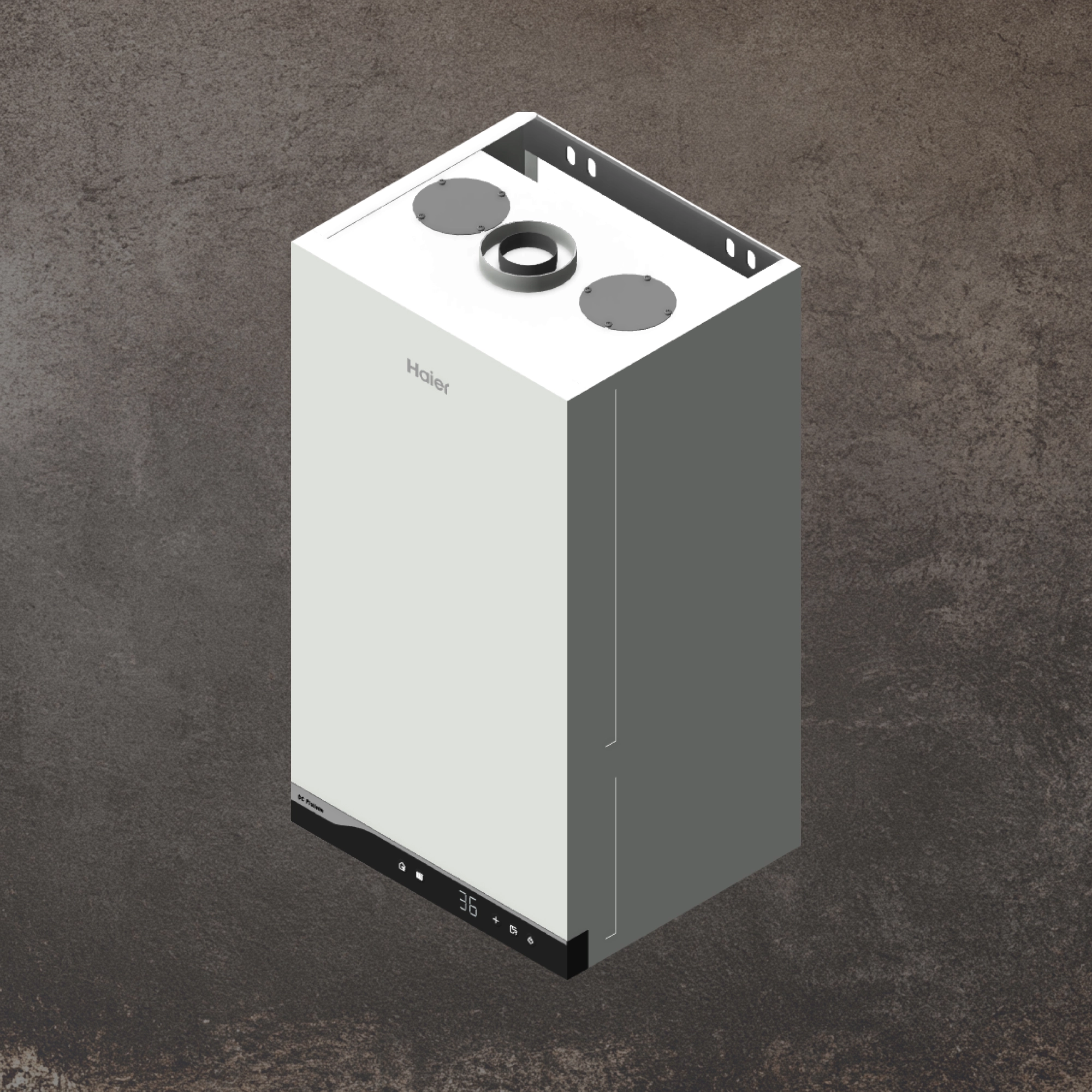

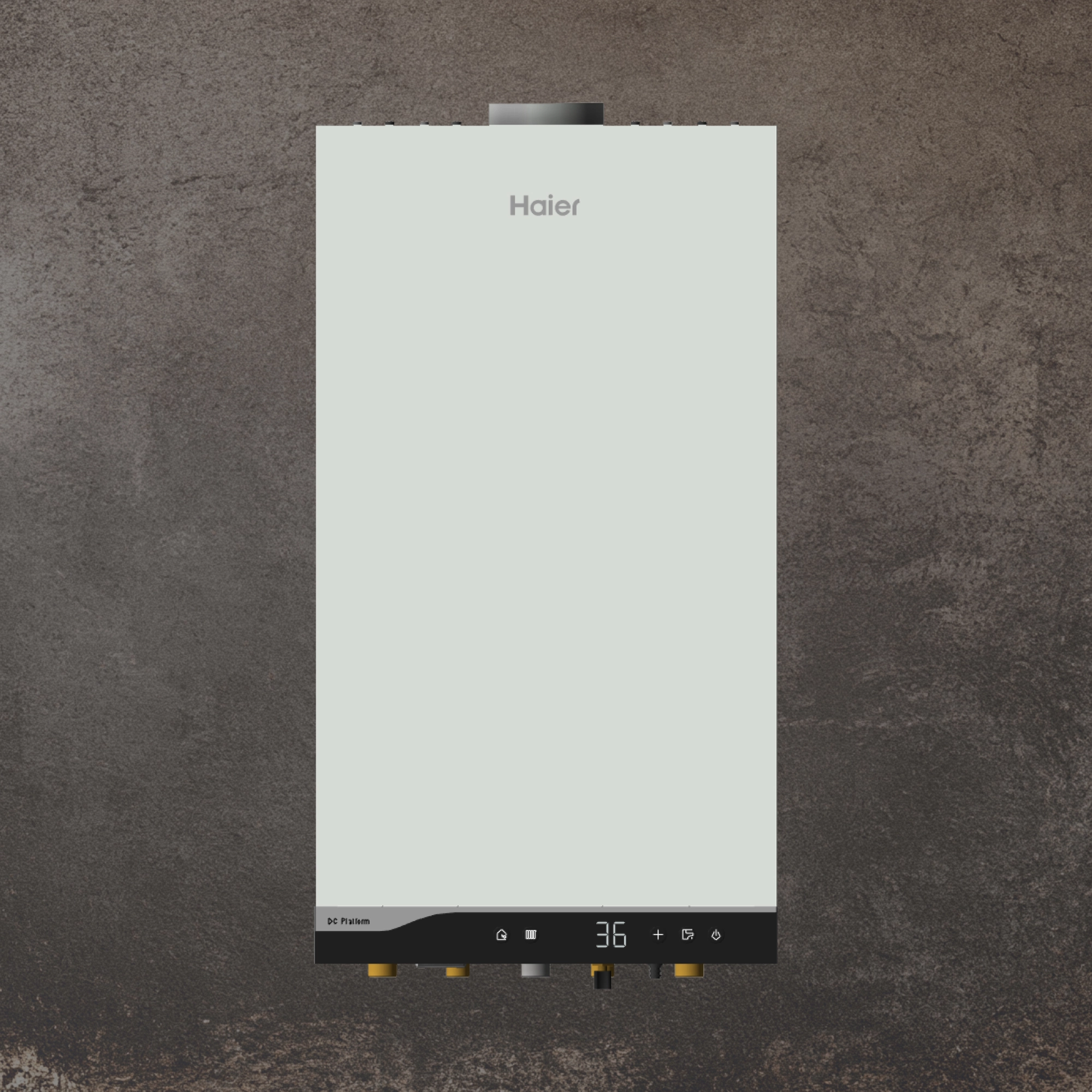

Компания Haier рада представить BIM-модели настенных газовых котлов серии TechLine S мощностью от 10 до 40 кВт.

BIM-модель газового котла — это цифровая трёхмерная модель оборудования, созданная в рамках технологии информационного моделирования зданий (Building Information Modeling, BIM). В отличие от обычной 3D-графики, такая модель не просто визуализирует внешний вид котла, а содержит полный набор данных: геометрические параметры, технические характеристики, информацию о точках подключения, материалах, электрических параметрах и других свойствах. По сути, это «цифровой двойник» изделия, который можно использовать на всех этапах жизненного цикла объекта.

BIM-модели содержат точные геометрические и технические параметры оборудования, что позволяет корректно размещать котлы в проекте, учитывать присоединительные размеры и требования к обслуживанию уже на стадии проектирования.

BIM-модель котла — это не просто файл для визуализации. Это полноценный инструмент для комплексного проектирования, который позволяет на этапе концепции проверить совместимость оборудования с зданием и коммуникациями, а также сформировать полную проектную документацию.

BIM-модели настенных газовых котлов Haier представлены в формате RFA (расширение .rfa). Он используется в программном обеспечении Autodesk Revit для информационного моделирования зданий (BIM).

Преимущества использования BIM-моделей:

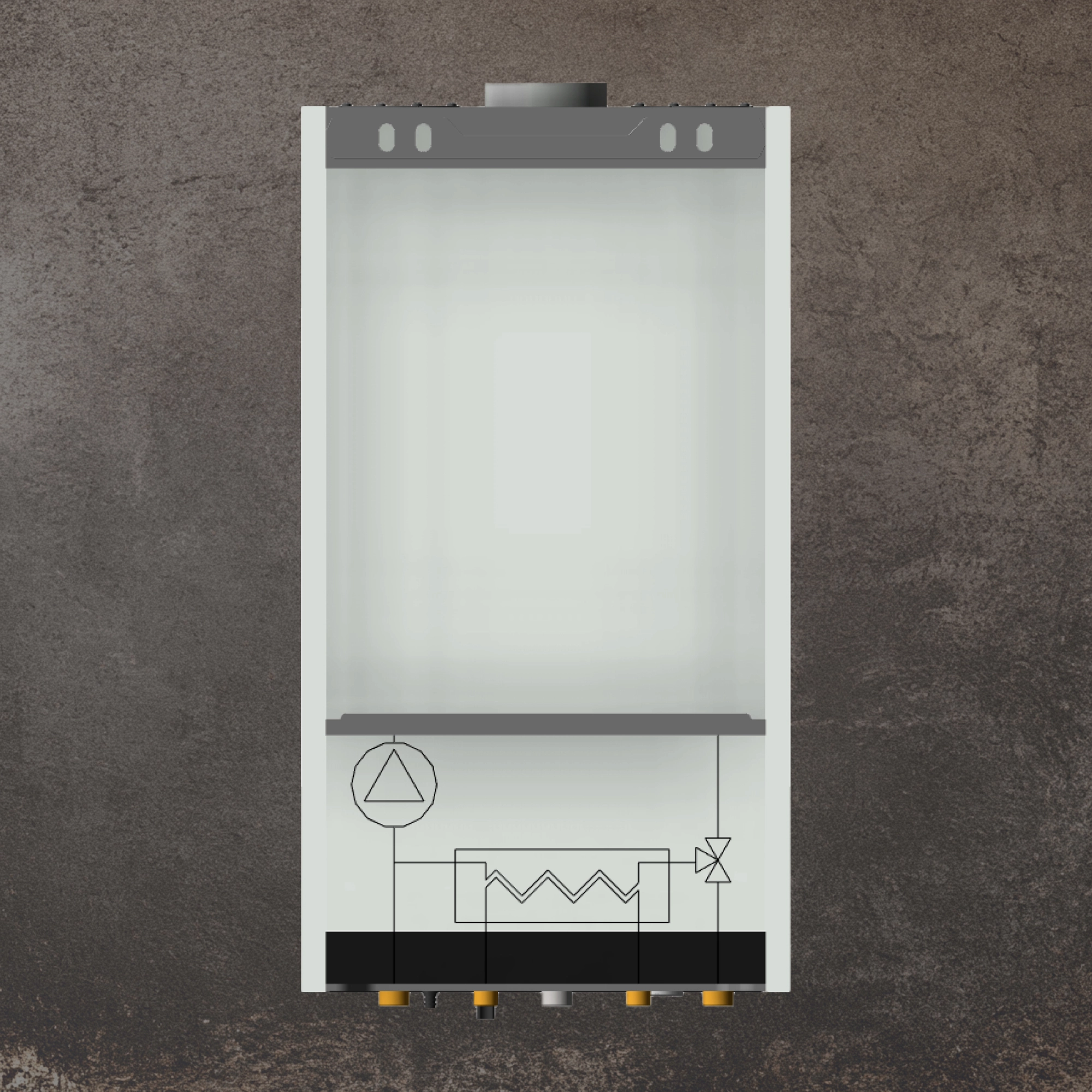

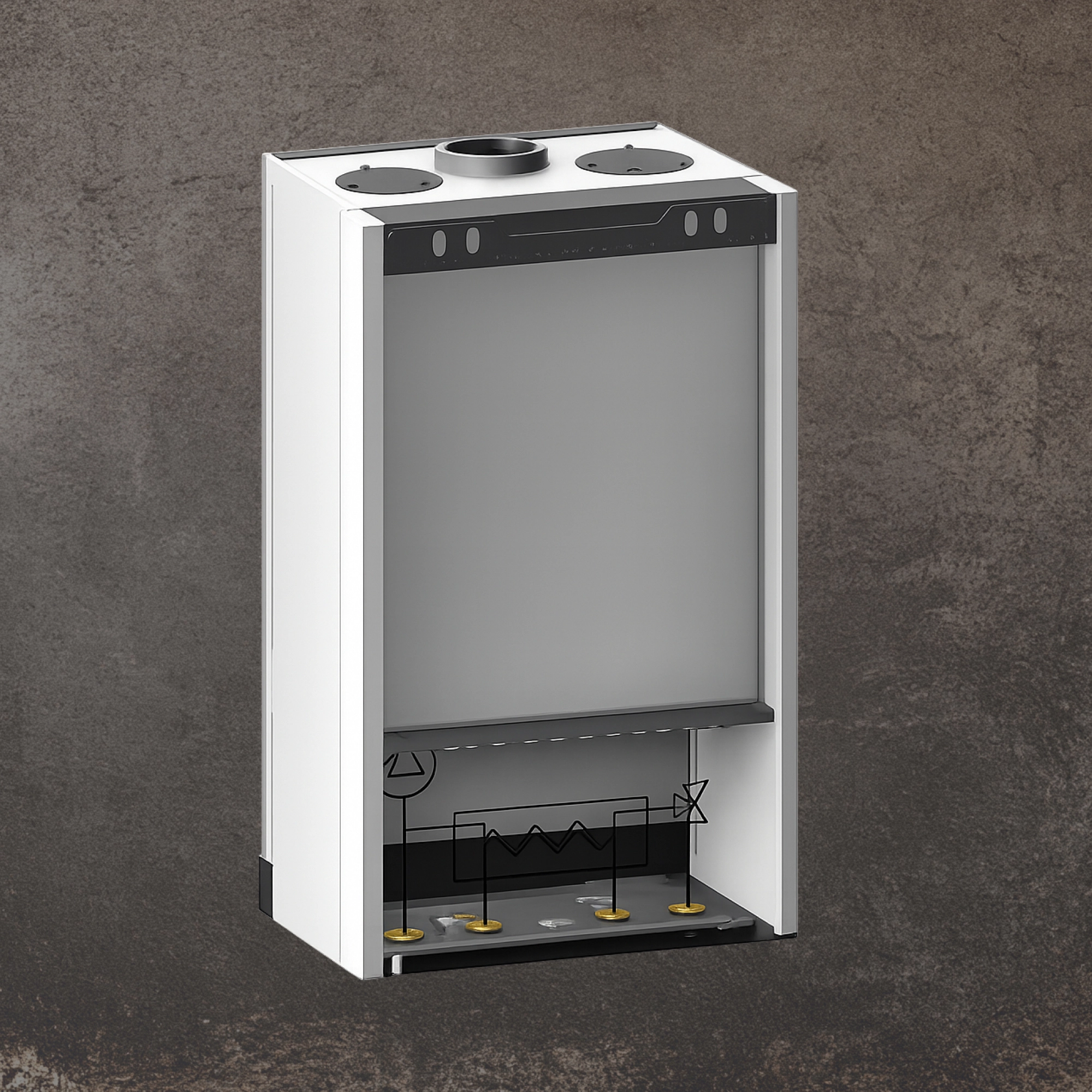

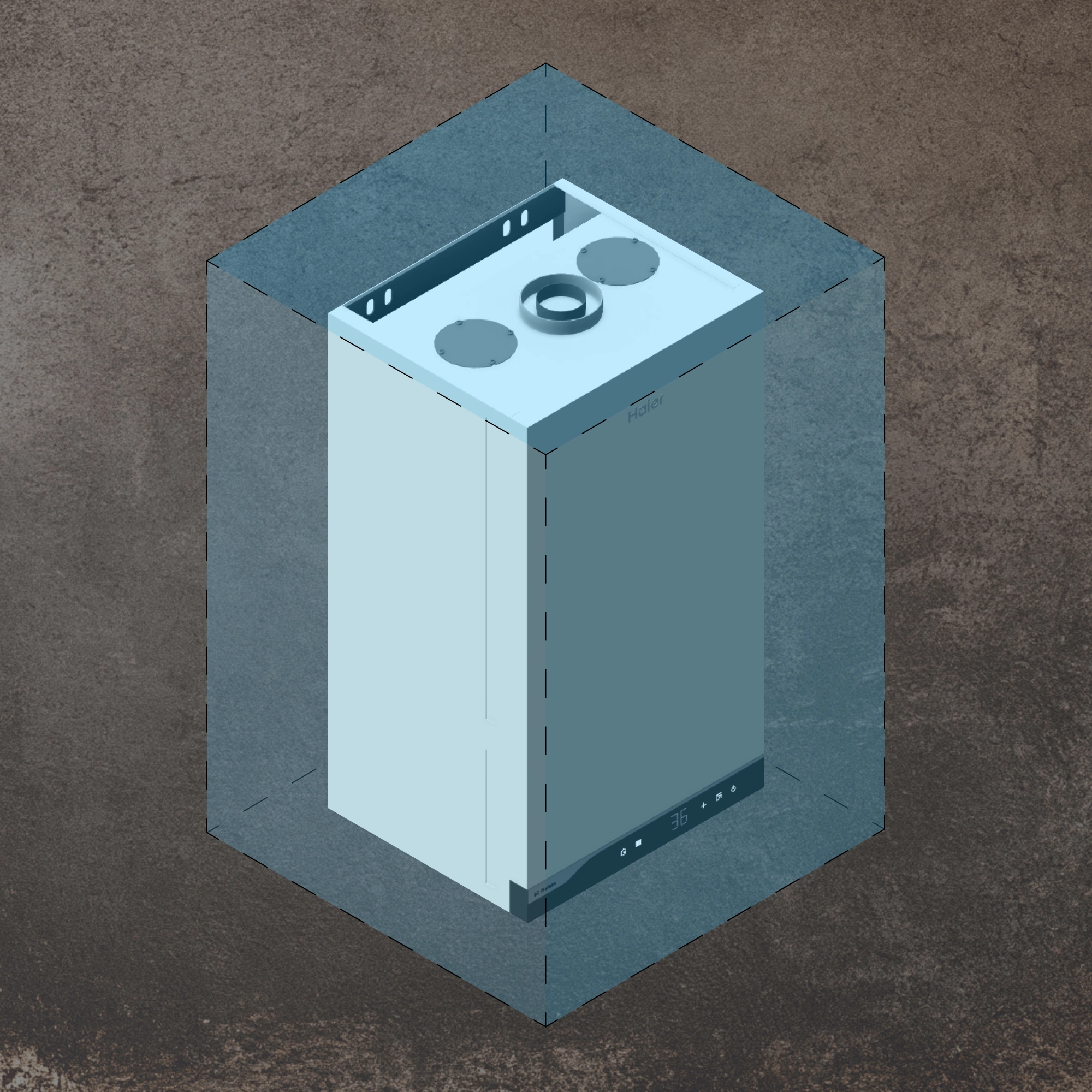

Точное размещение в проекте. В модели заложены реальные габариты котла, а также точное расположение всех патрубков (для отопления, газа, воды, ГВС) и точек подключения дымохода. Это позволяет сразу «примерить» оборудование к помещению, зарезервировать нужное пространство и избежать ситуаций, когда котёл физически не вписывается в нишу, мешает другим узлам или перекрывает вентиляционные решётки.

Параметрическую настройку. Многие современные BIM-модели позволяют менять технические параметры прямо в среде проектирования (например, мощность котла или давление в системе). При этом модель автоматически пересчитывает и обновляет все связанные данные: формирует корректные спецификации, меняет расчёты нагрузок.

Данные для инженерных расчётов. В модели уже заложены такие характеристики, как вес котла, объём теплоносителя в теплообменнике, максимальная температура. Эти цифры критически важны для точных расчётов тепловых нагрузок, подбора насосов, смесительных узлов и других элементов системы.

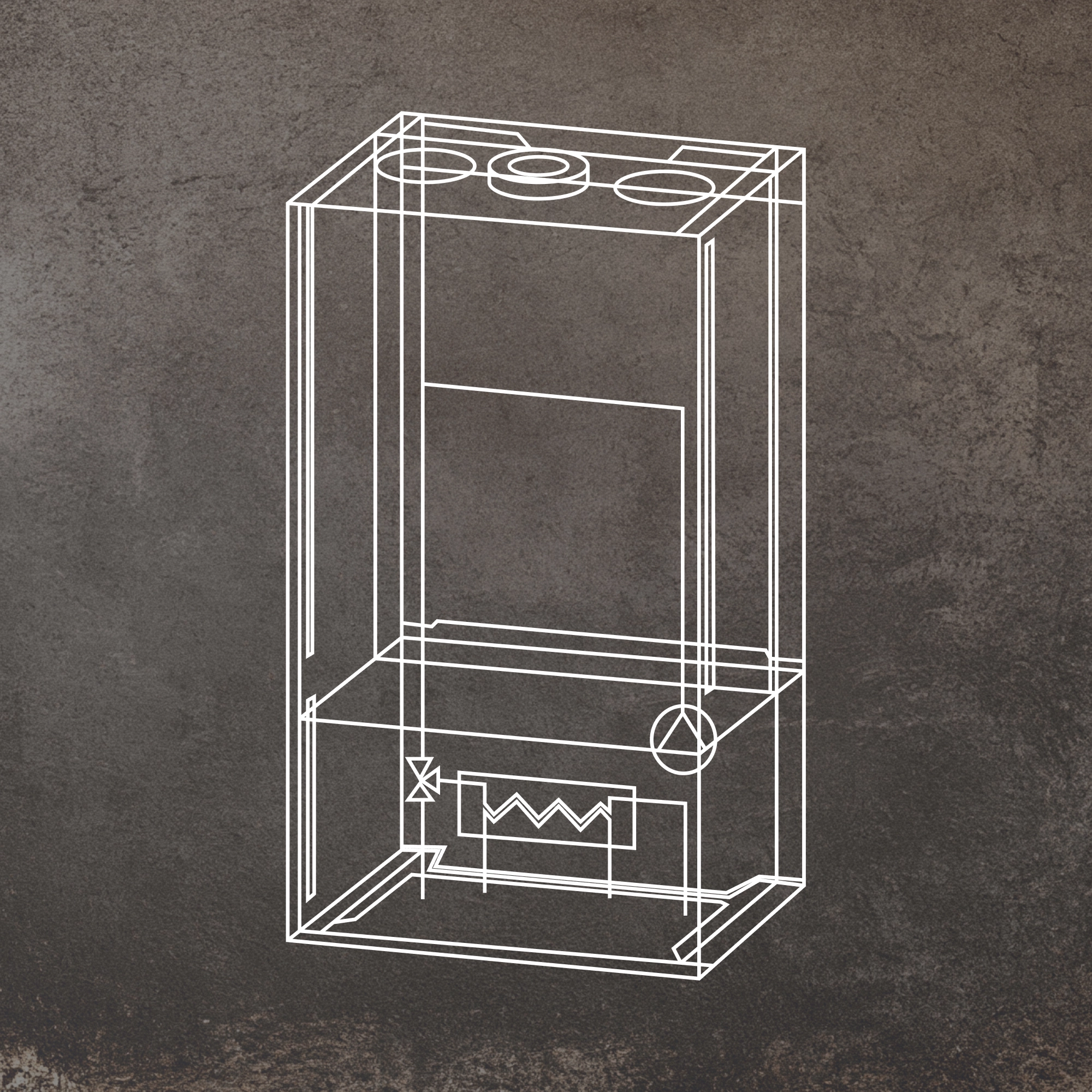

Интеллектуальные функции. В продвинутых моделях заложены не только геометрические и массовые данные, но и логика. Например, можно выбрать тип газа (природный G20 или сжиженный G31), и модель сама пересчитает ожидаемый расход топлива. Также в семействах часто закладывают условные графические обозначения по ГОСТ (например, СПДС), что сильно упрощает оформление рабочей документации и схем.

Снижение рисков и экономия времени. Вместо того чтобы вручную чертить котёл с нуля, проектировщик загружает готовую модель. Это сокращает время на подготовку документации, минимизирует ошибки (например, заказ оборудования, которое не подойдёт по габаритам) и снижает вероятность доработок на этапе монтажа.

Улучшение координации. Когда все участники проекта (архитекторы, инженеры, монтажники) работают с одной и той же BIM-моделью, проще избежать противоречий и «коллизий» — ситуаций, когда элементы разных систем пересекаются в пространстве. Это особенно ценно для крупных и сложных объектов.

Поддержка на этапах эксплуатации и обслуживания. После строительства цифровая модель становится ценным активом: в ней сохраняется вся информация о характеристиках, расположении и связях оборудования. Это сильно упрощает обслуживание, ремонт или замену котла в будущем.

В итоге использование BIM-моделей котлов помогает сделать проектирование систем отопления более точным, согласованным и эффективным, снижая риски и оптимизируя затраты.

В ближайшее время компания планирует расширить каталог и добавить BIM-модели для всех актуальных настенных газовых котлов Haier.
