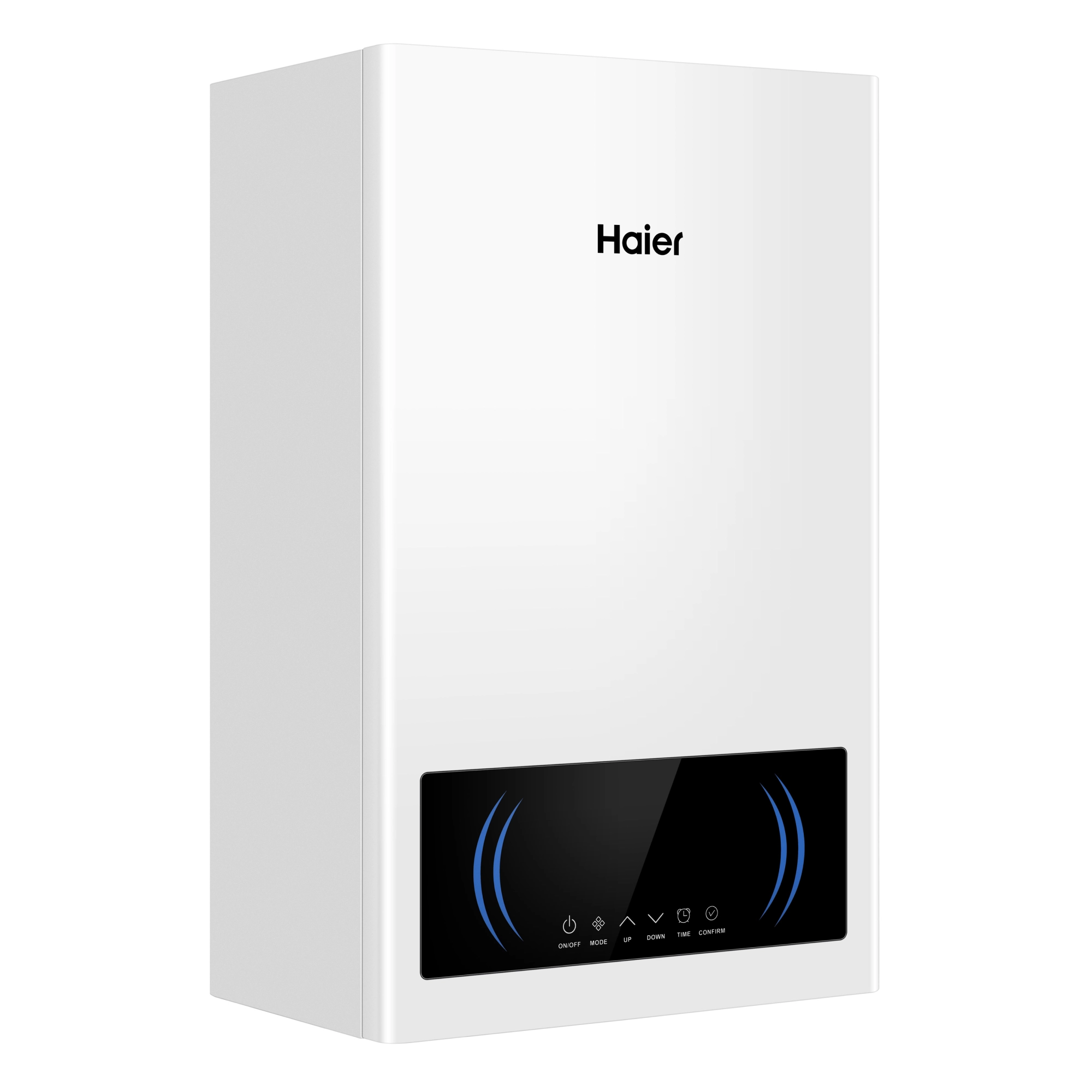

Voltron 1.12.380

Трехфазный одноконтурный электрический котел

Кнопочное управление
Большой LED дисплей
Автодиагностика
Многоуровневая система безопасности
Тихая работа
Автоматический перезапуск
Легкий монтаж и обслуживание
Отопление радиаторы
Отопление «теплый пол»
Компактный
Адаптация для ЕАЭС
2 года гарантии

Описание

• Мощность 12 кВт
• Информативный LED дисплей
• Электронная модуляция мощности
• Возможность подключения термостата
• Интуитивно понятная панель управления
• Многоуровневая система безопасности
• Два режима отопления:
- Высокотемпературный 30-80°C (радиаторы)
- Низкотемпературный 30-60°C (теплый пол)
• Интеллектуальная система самодиагностики
• Адаптированы для России
• Гарантия – 2 года на электрический котел

Документация

Артикул

GA0U0WU00RU

EAN

6941467363700

Характеристики Размеры Панель управления Подключения Аксессуары Устройство Запчасти

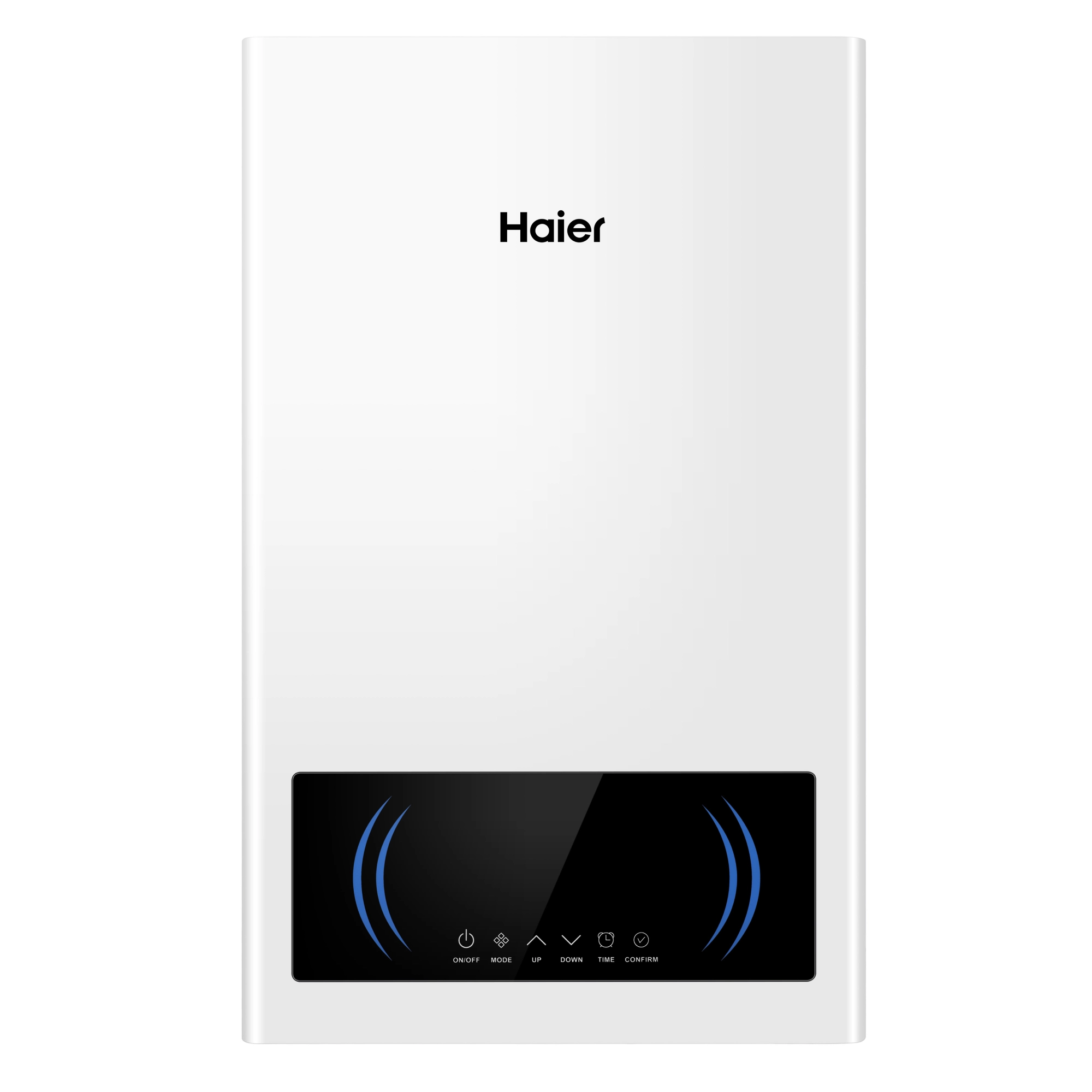

Конструкция и внешний вид

Тип управления Кнопочное

Количество контуров, шт 1

Площадь отопления, м2 120

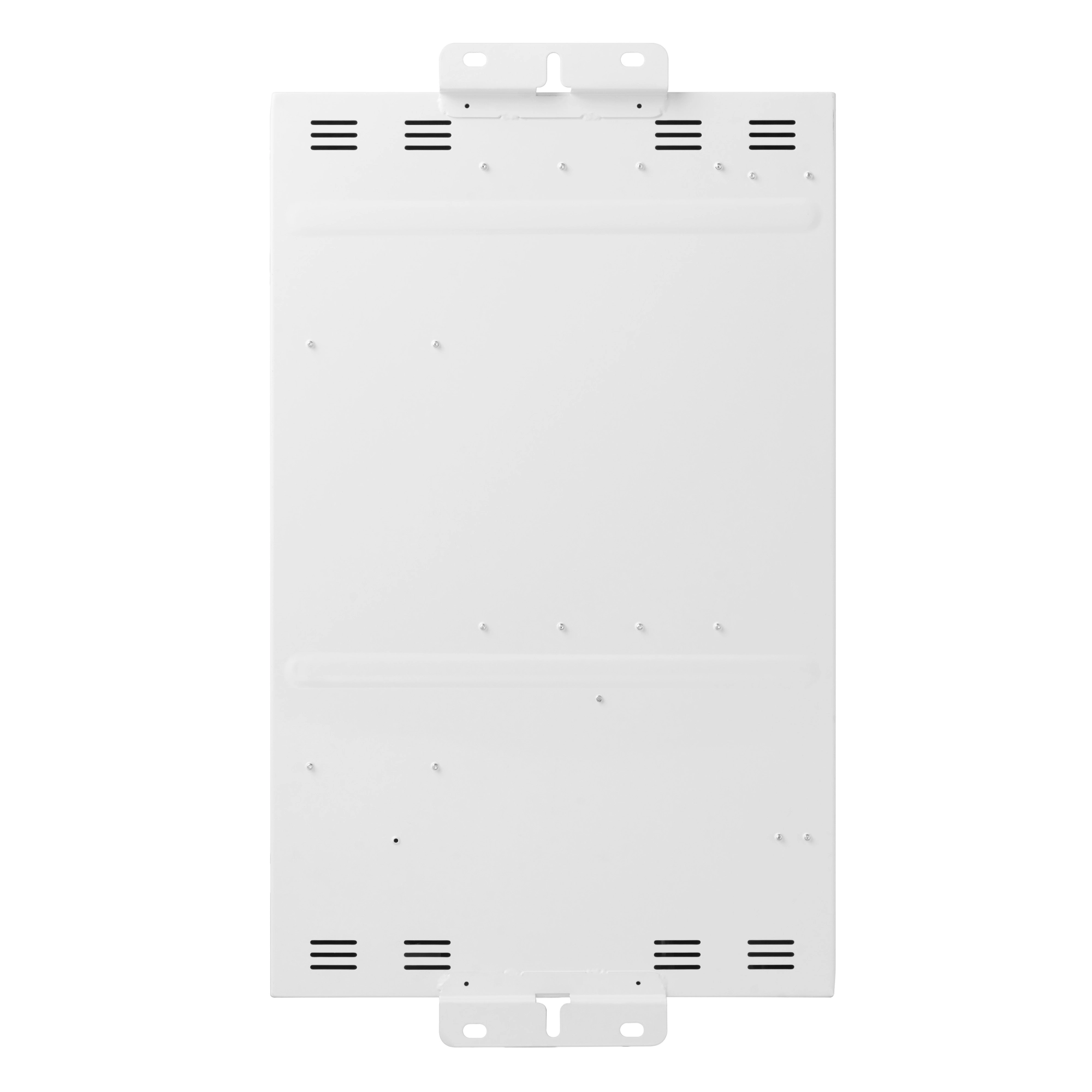

Способ установки Настенный

Тип монтажа Вертикальный

Общие характеристики

Минимальная тепловая мощность, кВт 4

Максимальная тепловая мощность, кВт 12

КПД, % >99

Электричество

Номинальное напряжение, В 380-400

Частота, Гц 50

Номинальный ток, А 18

Сечение подводящего медного кабеля, мм2 2,5

Класс защиты от поражения электрическим током Класс 1

Степень защиты IPX4D

Подключение к электропитанию Без кабеля питания

Отопление

Диапазон регулирования высокотемпературной системы отопления (радиаторы), °C 30 - 80

Диапазон регулирования низкотемпературной системы отопления (теплый пол), °C 30 - 60

Минимальное/максимальное давление в системе отопления, бар 0,5/3,0

Рекомендуемое давление в системе отопления, бар 1,3 - 1,5

Объем расширительного бака, л 5

Давление в расширительном баке, бар 1

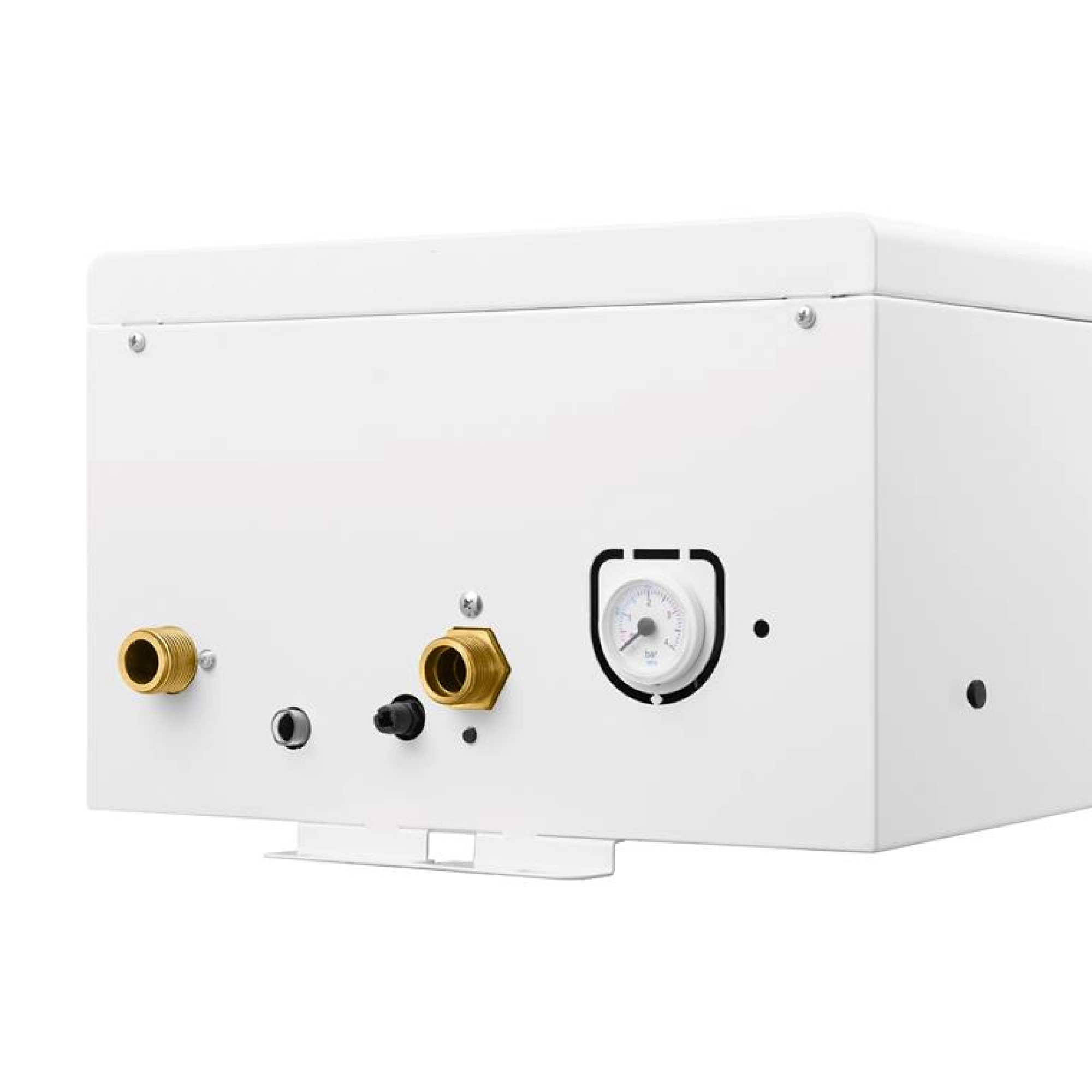

Подключения

Отопление подача, дюйм 3/4

Отопление обратка, дюйм 3/4

Габариты товара

Высота, мм 580

Ширина, мм 360

Глубина, мм 230

Размеры (ВхШхГ), мм 580 x 360 x 230

Вес нетто, кг 19

Габариты упаковки

Высота упаковки, мм 690

Ширина упаковки, мм 430

Глубина упаковки, мм 310

Размеры упаковки (ВхШхГ), мм 690 x 430 x 310

Объем брутто, м3 0,092

Вес брутто, кг 20,8

Гарантия и срок службы

EAN 6941467363700

Срок гарантии, лет 2

Срок службы, лет 10

Страна производства Китай

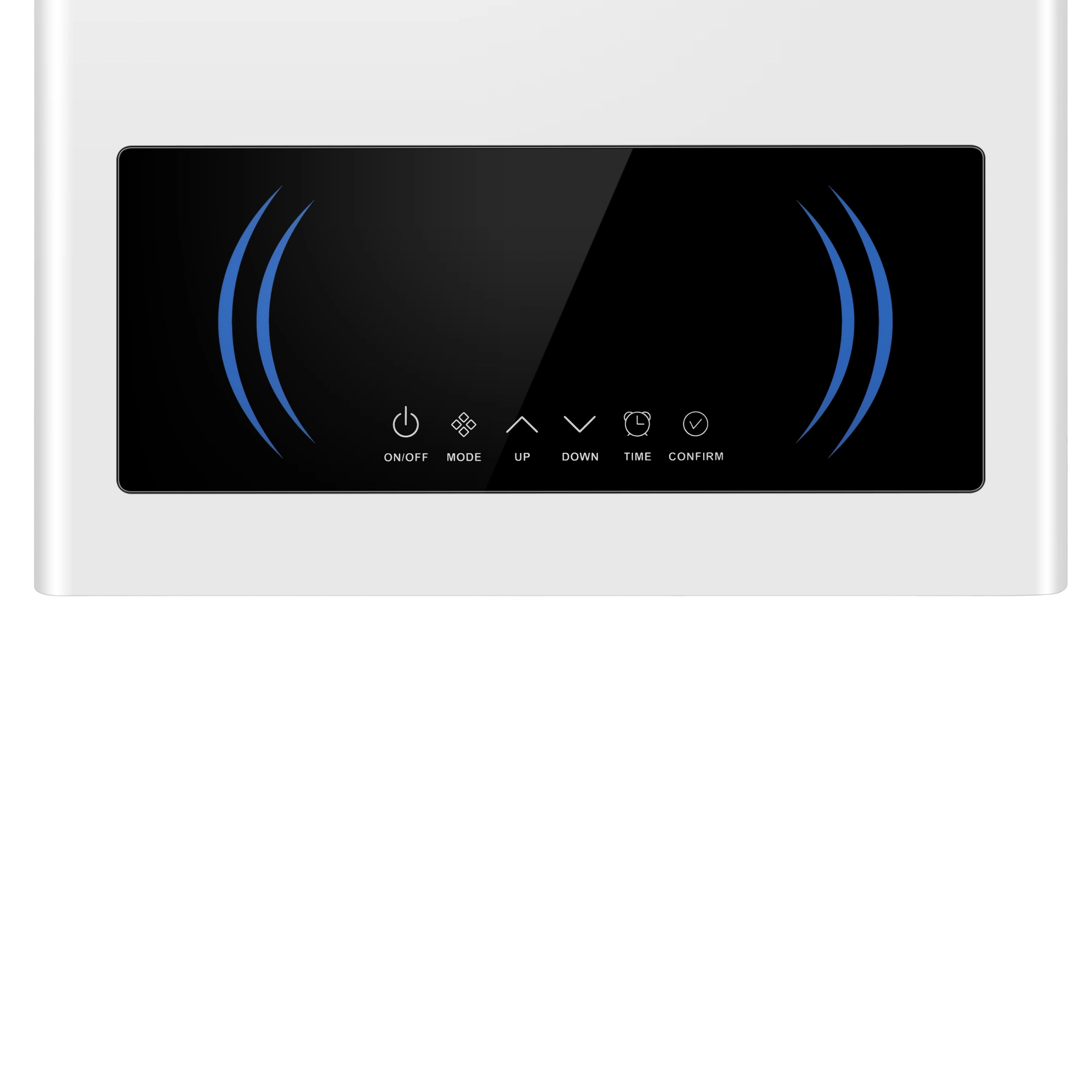

№	НАЗВАНИЕ	ОПИСАНИЕ
1	Кнопка «ON/OFF»	Предназначена для включения или выключения котла, а при блокировке произвести сброс ошибки и его перезапуск.
2	Кнопка «MODE»	Используется для активации режима программных настроек (часов, дня недели, разницы температур вкл/выкл нагрева и др.).
3	Кнопка «UP»	Используется для увеличения температуры отопления или горячей воды, изменения параметров в меню, переключения функций и др.
4	Кнопка «DOWN»	Используется для уменьшения температуры отопления или горячей воды, изменения параметров в меню, переключения функций и др.
5	Кнопка «TIME»	Используется для установки периодов работы функции работы по таймеру.
6	Кнопка «CONFIRM»	Используется для подтверждения введенных значений, а при блокировке котла произвести сброс ошибки и его перезапуск.

Подключения

Схема электрических соединений

Артикул	Название	EAN	Документация
GE0Q6LE0CRU	Комнатный термостат Ecoheat RT-i	6941467358874	Инструкция по установке и эксплуатации Декларация о соответствии

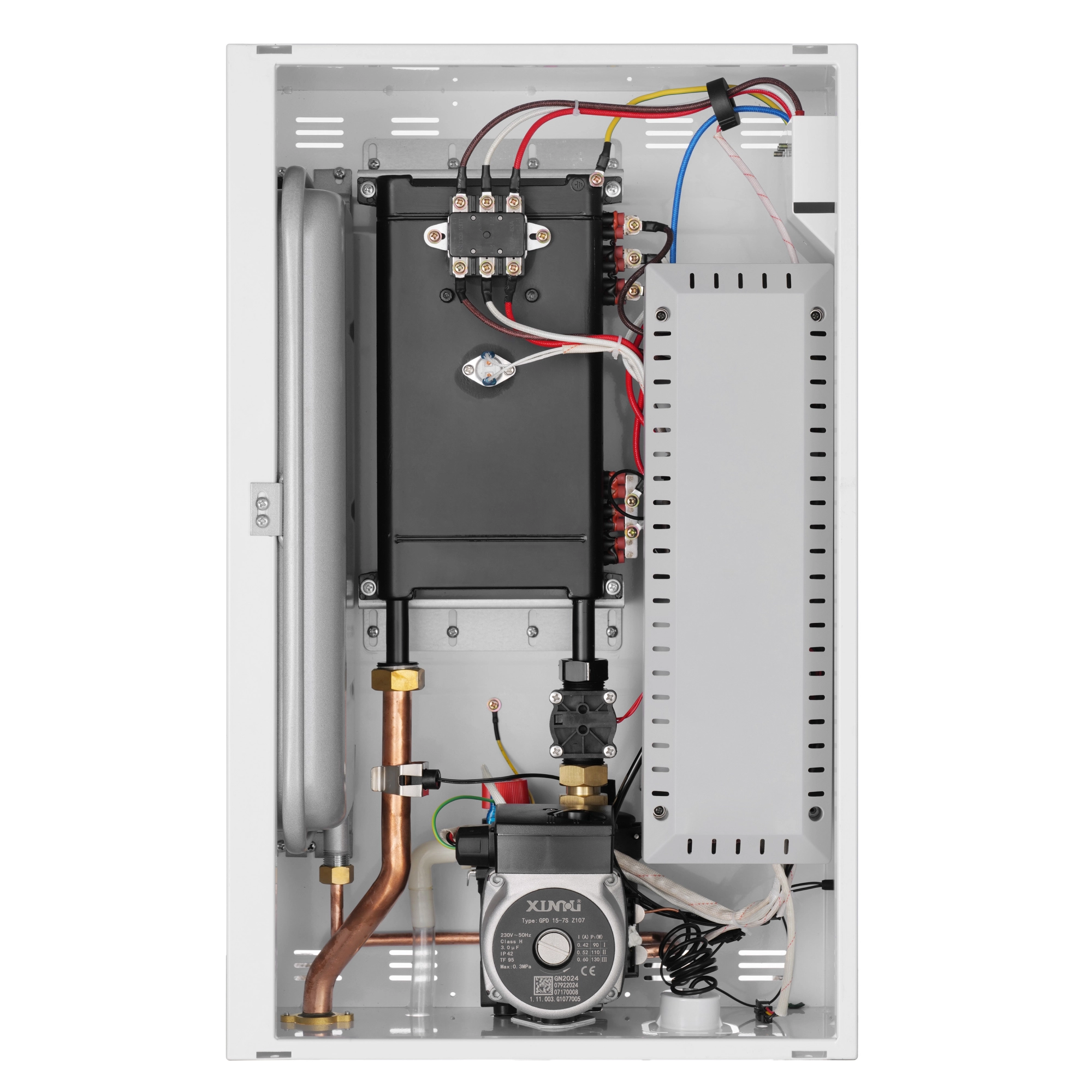

№	ОПИСАНИЕ
1	Панель управления
2	Облицовка
3	Трубка водяного бака
4	Подающая линия отопления
5	Патрубок сбросного клапана
6	Циркуляционный насос
7	Манометр
8	Монтажная планка
9	Нижняя обшивка днища
10	Клеммная колодка
11	Кронштейн теплообменника
12	Теплообменник
13	Кронштейн
14	Аварийный термостат 63А
15	Предохранительный термостат 10А
16	Силовая плата
17	Расширительный бак
18	Плата управления
19	Датчик протока
20	Предохранительно-сбросный клапан

№ НА СХЕМЕ	Артикул	Название	Замена	Модели
1	0530102391	5-liter flat expansion water tank 400 * 200 * 65
2	0530102392	Temperature controller 10A-110 ℃ self resetting
3	0530102455	Heater 10kW hole spacing 148X239mm-113
4	0530102394	Cross shaped small round head screw M4X4
5	0530102456	Three-phase three-position thermostat 63A-130℃ 309
6	0530102396	Cross head self drilling screw 4X24
7	0530102397	Plastic electric control box
8	0530102398	Cross strap pad self tapping screw 3X14
9	0530102399	Motherboard hole spacing 56X165
10	0530102400	Cross shaped round head three combination screw M4X6
11	0530102401	Expansion board 3 * 30A hole spacing 33X116
12	0530102402	Cross strap pad self tapping screw 3X8
13	0530102403	Plastic electrical control box
14	0530102457	1.10.380 Internal connection wires
15	0530102405	Mutual inductance coil
16	0530102406	Cross shaped round head self tapping screw M4X6
17	0530102407	Electric control box bracket galvanized sheet 1.2
18	0530102408	12KW heater bracket galvanized sheet 1.5
19	0530102409	312C1-1 signal line
20	0530102458	PA14 wiring block 57A 5 positions
21	0530102411	Cross strap washer screw M4X20
22	0530102412	PA14 wiring block 57A 2-position
23	0530102413	Double-sided coil protector
24	0530102414	Wire strip cover cold plate sprayed with white 08165
25	0530102415	312C1-1 Bottom Shell Cold Plate Spray White 08165
26	0530102416	Chrysanthemum washer φ4
27	0530102417	Water flow switch G3/4 66mm PA66+30NF
28	0530102418	Union coupling G3/4
29	0530102419	Flat washer 3/4 nitrile rubber
30	0530102420	Pressure gauge card 37mm
31	0530102421	Tube card D6
32	0530102422	O-ring 5X3 nitrile rubber
33	0530102423	312C1-1 copper outlet pipe with a diameter of 18 * 0.7
34	0530102424	water pump Z107 230V~130W C4/C5 holes not connected
35	0530102425	Tube card D10
36	0530102426	O-ring 9.5X2.5O nitrile rubber
37	0530102427	312C1-1 water tank connecting pipe copper diameter 8 * 0.7
38	0530102428	Flat washer 3/8 nitrile rubber
39	0530102429	Tube card D18
40	0530102430	Card type pressure switch PA66+30NF D10
41	0530102431	Card type pressure relief valve copper D18
42	0530102432	Clamp type water temperature probe 50K D18
43	0530102433	Single head hexagonal iron pillar M3X12+6
44	0530102434	Flat washer 1/2 nitrile rubber
45	0530102435	Cross shaped flat head screw M5X8
46	0530102436	Cross strap washer screw M3X5
47	0530102437	Plastic display screen
48	0530102438	Plastic pressure relief pipe with diameter of 15
49	0530102439	Display board B1001 for Haier English version only
50	0530102440	312C1-1 English display window surface sticker
51	0530102441	Cross shaped round head self tapping screw M4X8
52	0530102442	312C1-1 surface cover cold plate sprayed with white 08165
53	0530102443	Special printing for cardboard box 69 * 43 * 30cm
54	0530102444	Manual B5 Black and White Printing Special Edition
