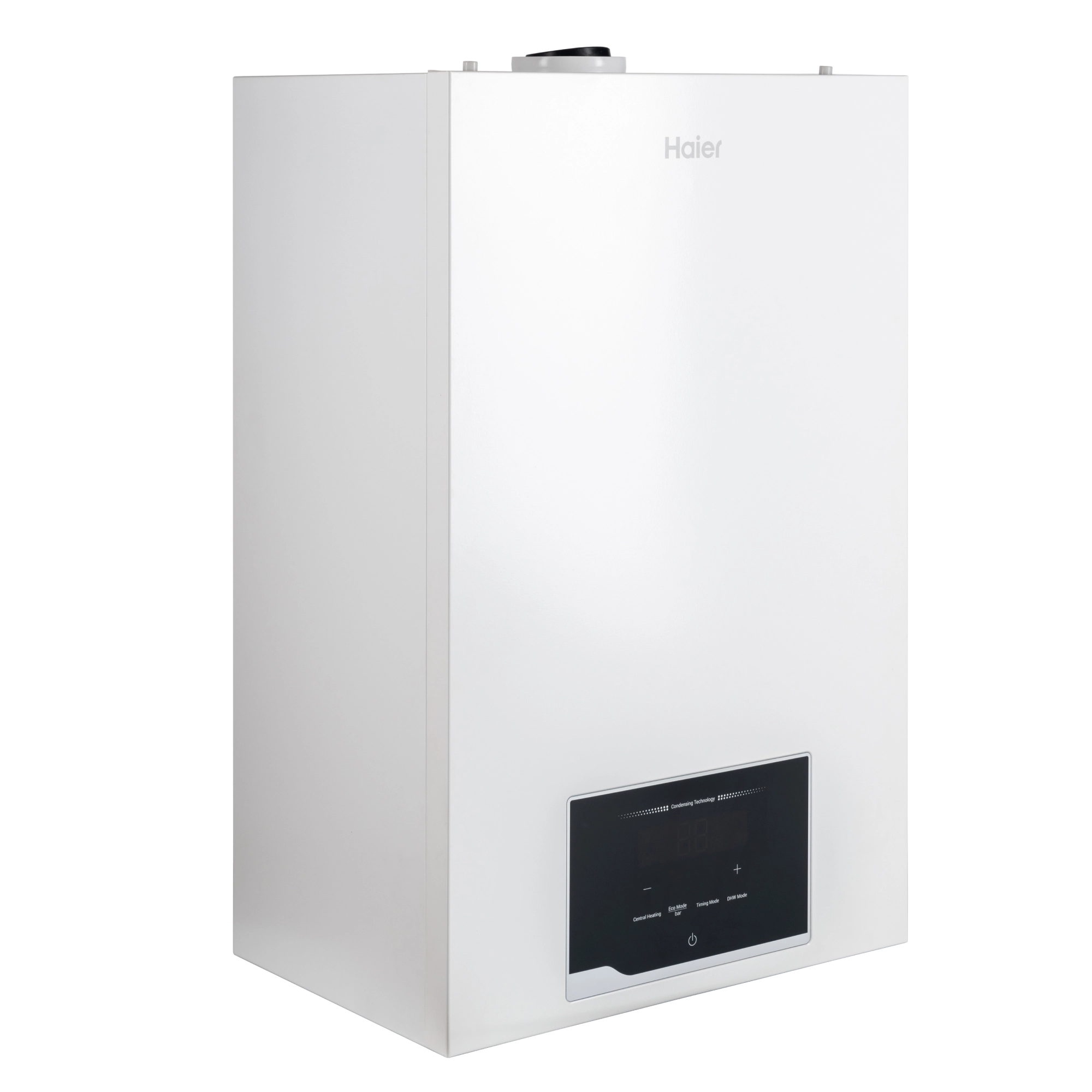

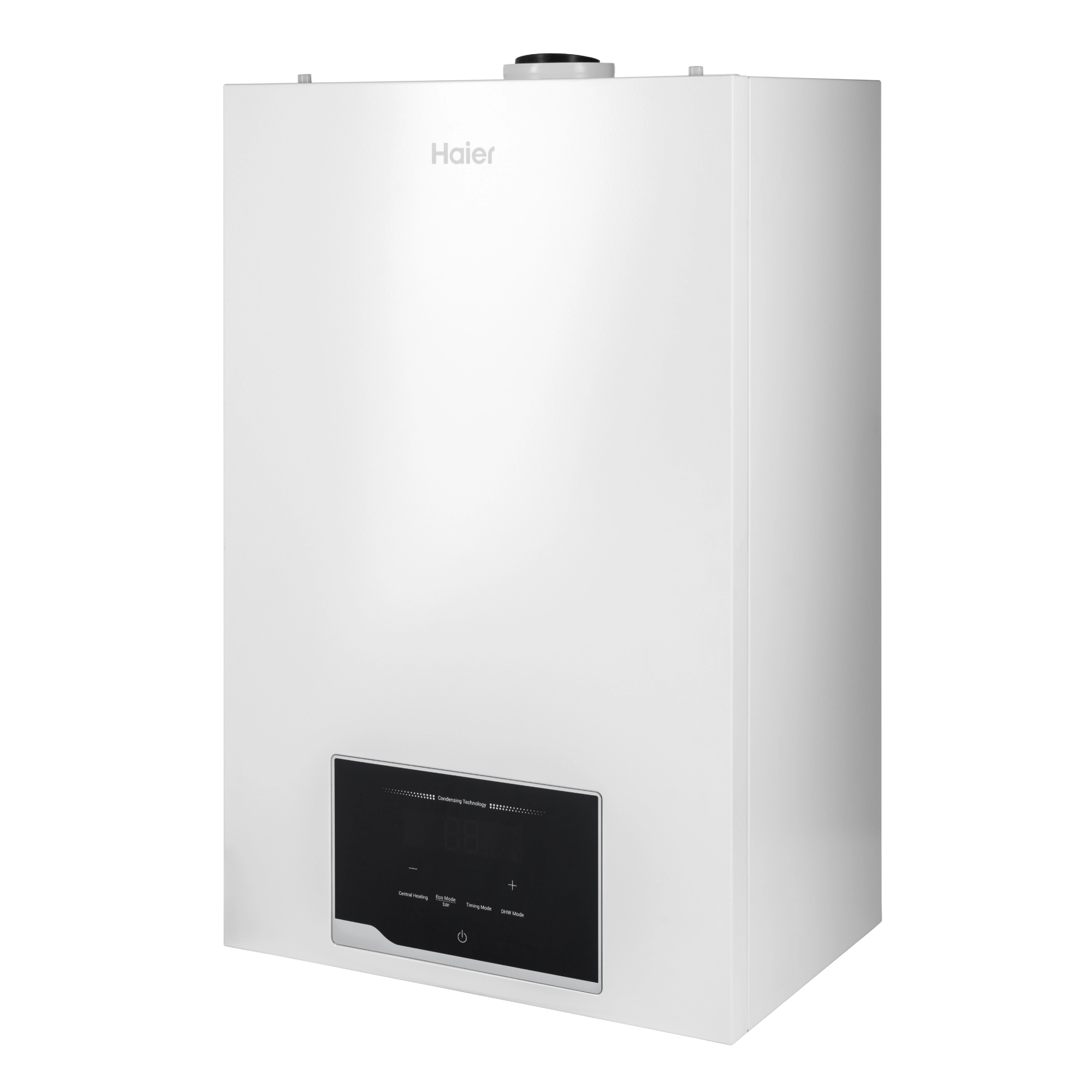

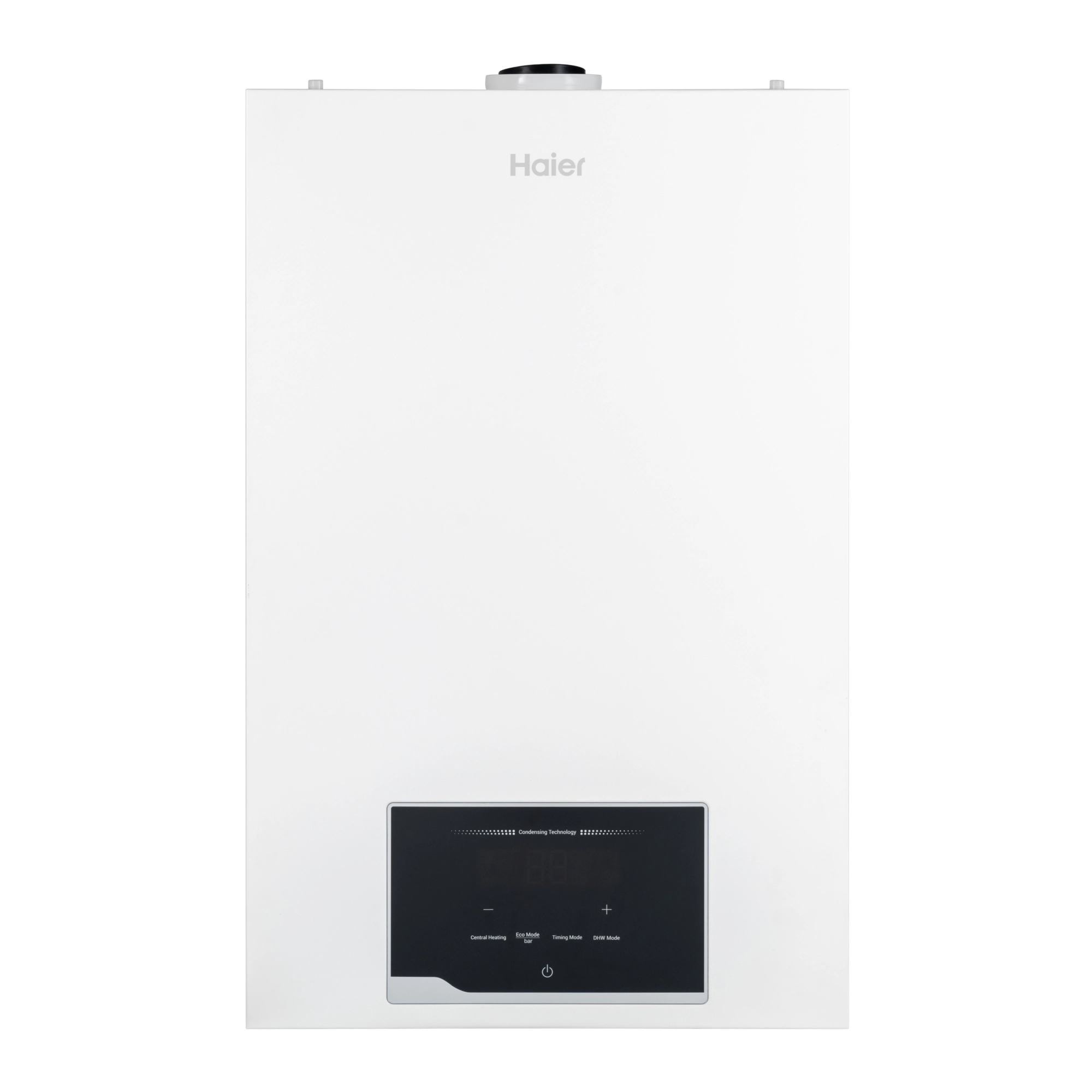

GreenLine 1.30 TI

Конденсационный одноконтурный газовый котел с возможностью подключения бойлера

DC платформа

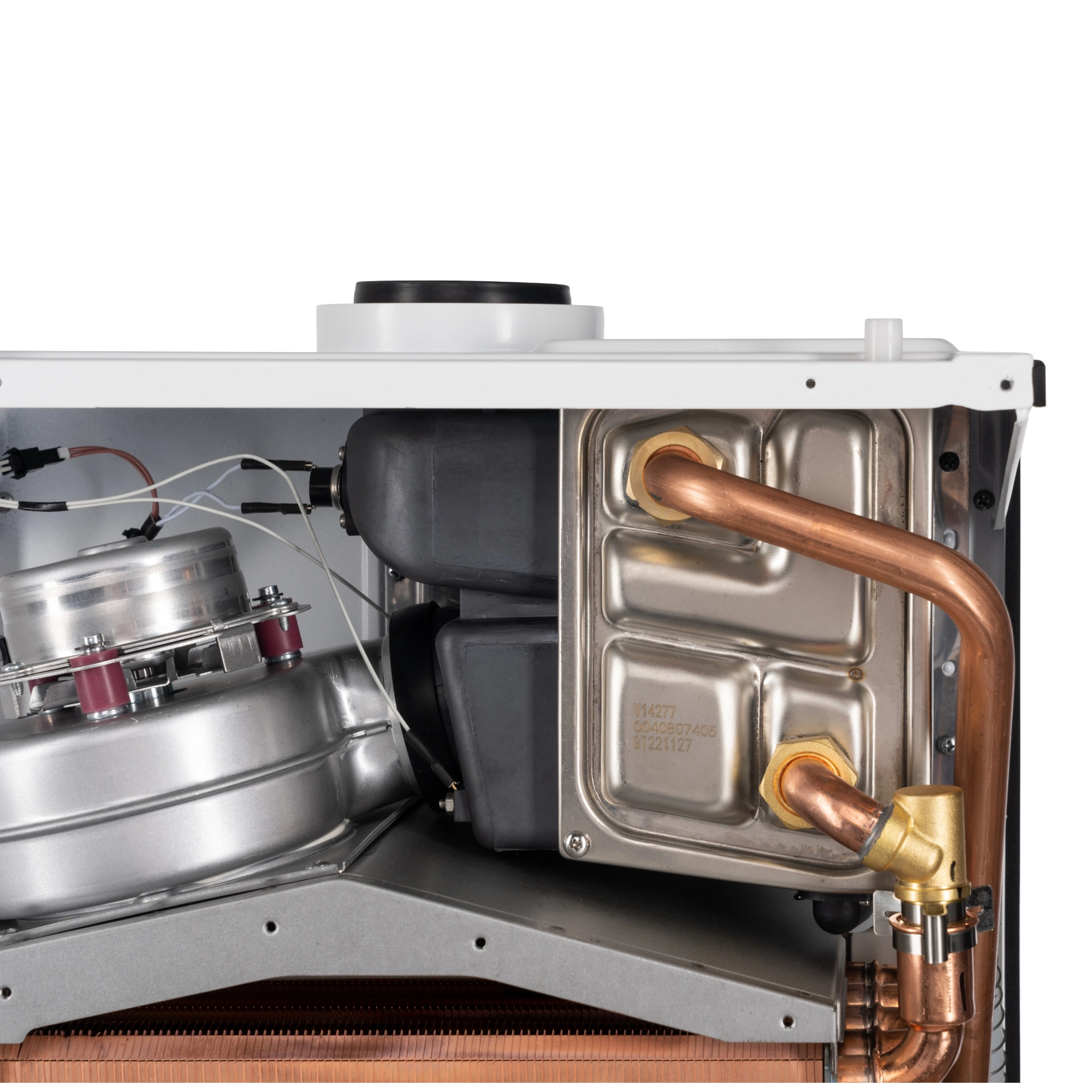

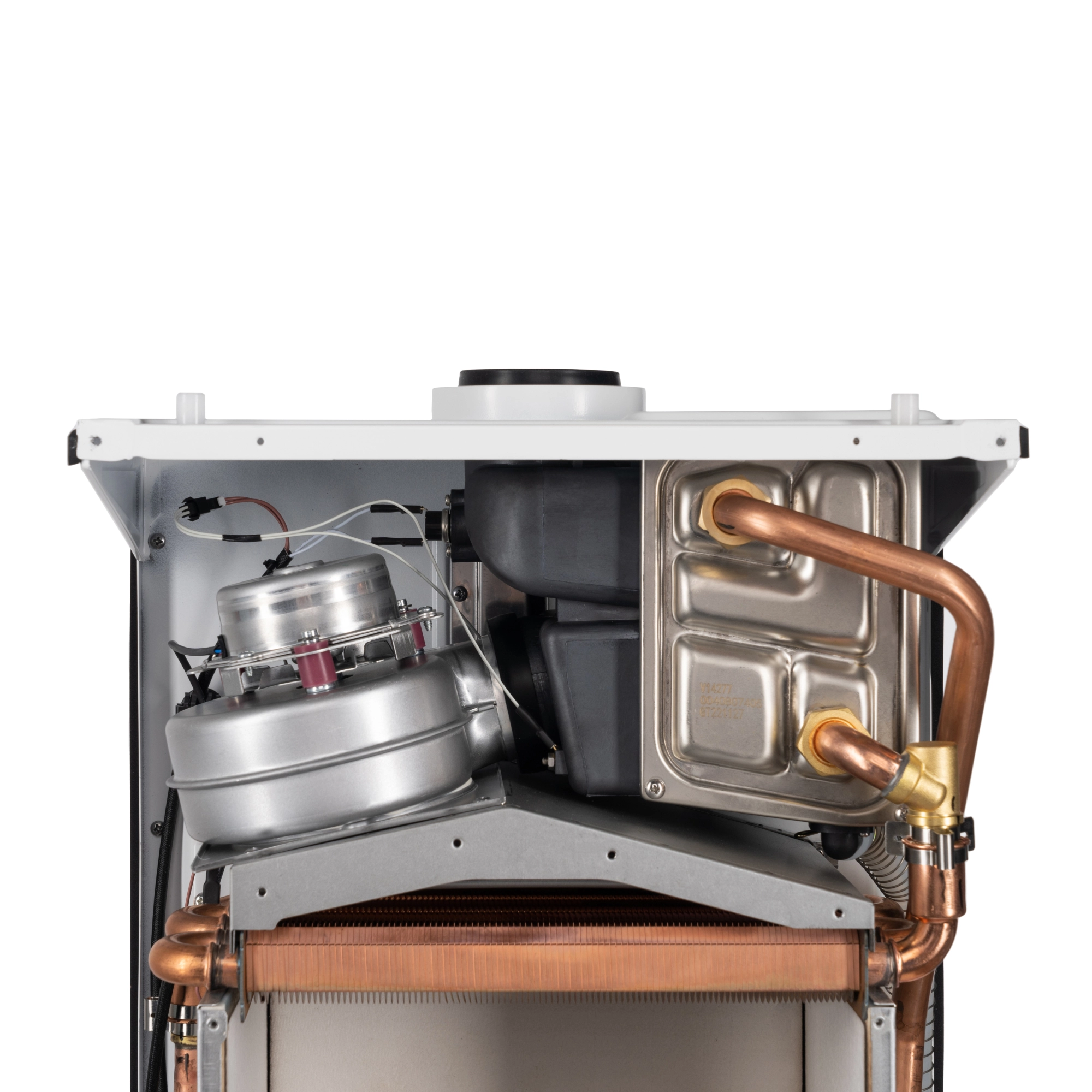

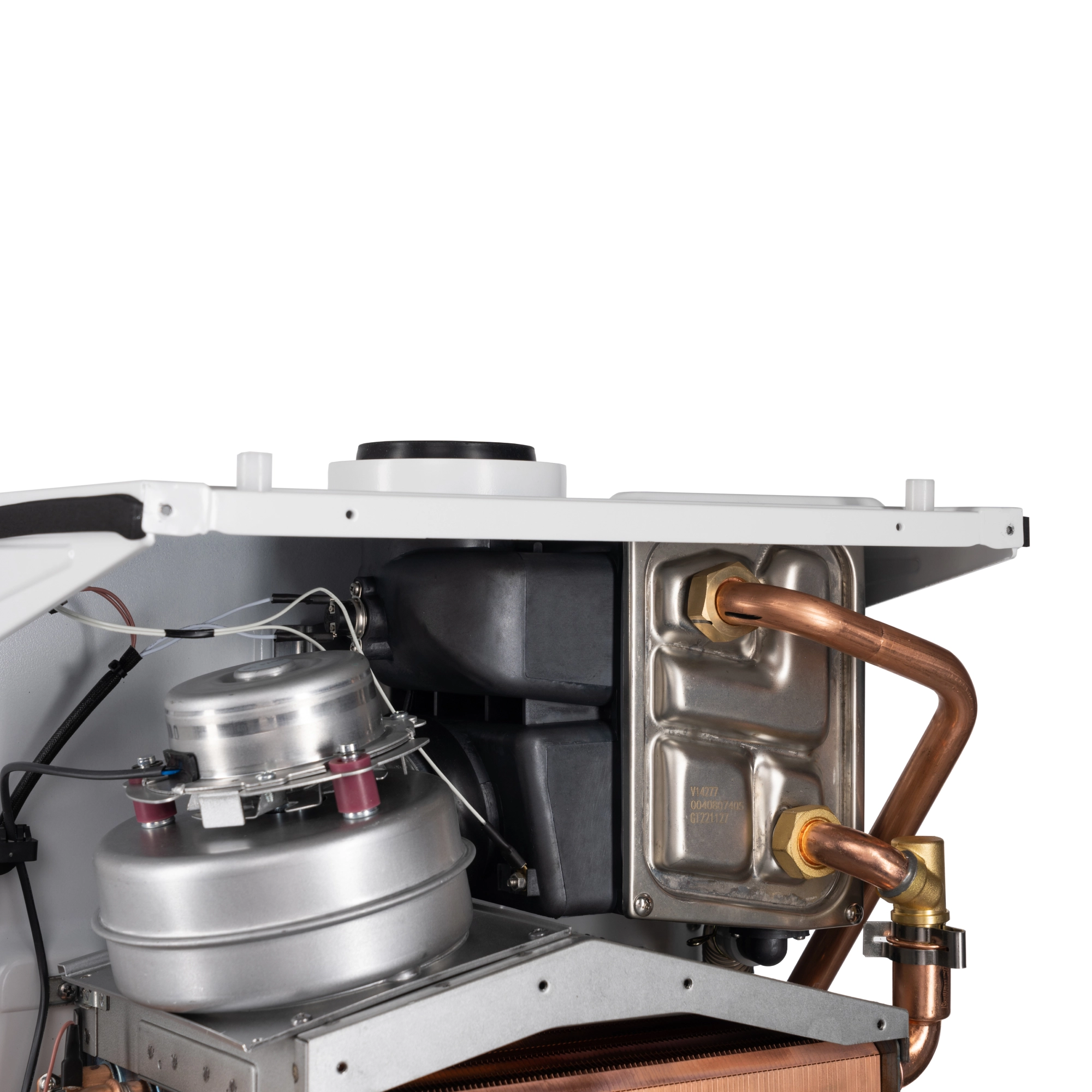

Теплообменник из бескислородной меди
Многоступенчатая горелка
Сенсорное управление
КПД 105%

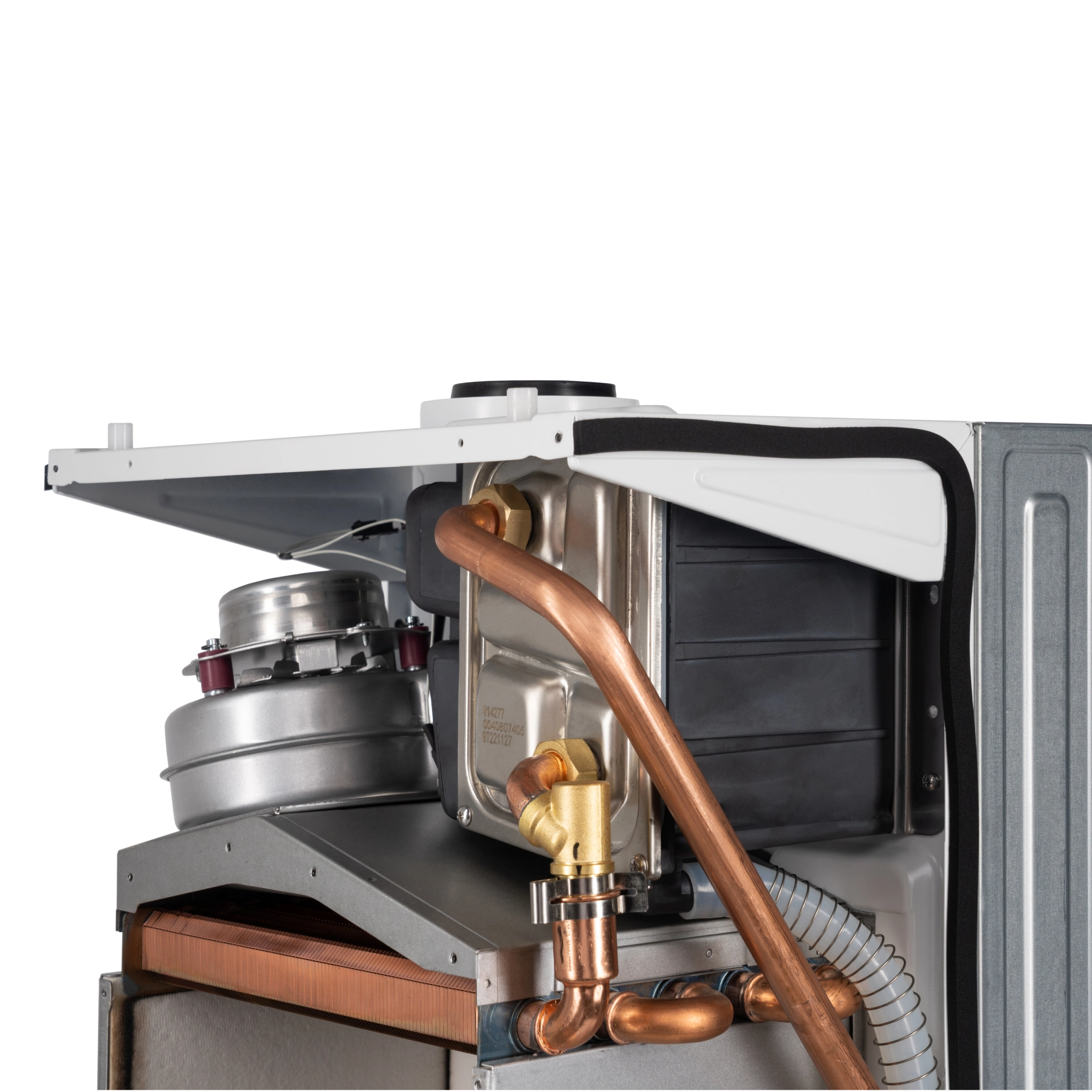

Экономайзер
Тихая работа
Низкая эмиссия CO и NOx
Гидрогруппа латунь
Большой LED дисплей
Цифровой манометр
Подключение бойлера
Режим «ECO»
Многоуровневая система безопасности
Автодиагностика
Автоматический перезапуск
Адаптация для ЕАЭС
2 года гарантии

Описание

• Мощность 30 кВт
• Высокая производительность. КПД до 105%
• Теплообменник из бескислородной меди
• Инновационная газовая рампа с 3-х ступенчатой горелкой
• Элегантный европейский дизайн
• Полная комплектация для подключения бойлера: датчик температуры + 3-х ходовой клапан в комплекте
• Расширенные функции комфорта
• Автоадаптация к малым системам отопления
• Функция автоматической подпитки системы отопления
• Интеллектуальная система самодиагностики
• Адаптированы для ЕАЭС, стабильно работают:
- При давлении газа от 3,5 мбар
- При напряжении от 110 В
• Гарантия – 2 года на газовый котел

Документация

Артикул

GE0Q62E08RU

EAN

6941467333383

Характеристики Размеры Панель управления Настройки Подключения Аксессуары Устройство Коды неисправностей Запчасти

Конструкция и внешний вид

Камера сгорания Закрытая

Платформа DC

Тип управления Сенсорное

Количество контуров, шт 1

Количество теплообменников, шт 1

Материал теплообменника отопления Бескислородная медь по технологии «Oxygen-free»

Материал передней панели Металл

Количество дисплеев, шт 1

Вентилятор Модулируемый

Насос 3-х скоростной

Горелка 3-ступенчатая

Гидрогруппа Латунь

Способ установки Настенный

Тип монтажа Вертикальный

Общие характеристики

Мощность, кВт 30

Тип используемого газа Природный газ

Номинальное давление природного газа, мбар 20

Присоединительное давление природного газа, мбар 3,5 - 25

Диапазон тепловой мощности горелки (мин.-макс.), кВт 12,5 - 30,0

Диапазон тепловой мощности в режиме отопление 60/80 (мин.-макс.), кВт 11,8 - 28,5

Диапазон тепловой мощности в режиме конденсации при 50/30 (мин.-макс.), кВт 12,7 - 30,3

Максимальный расход природного газа, м3/час 3,18

КПД, % 105

Отопление

Диапазон регулирования температуры отопления, °C 35 - 85

Максимальная температура нагрева воды, °C 90

Максимальное давление в системе отопления, бар 3

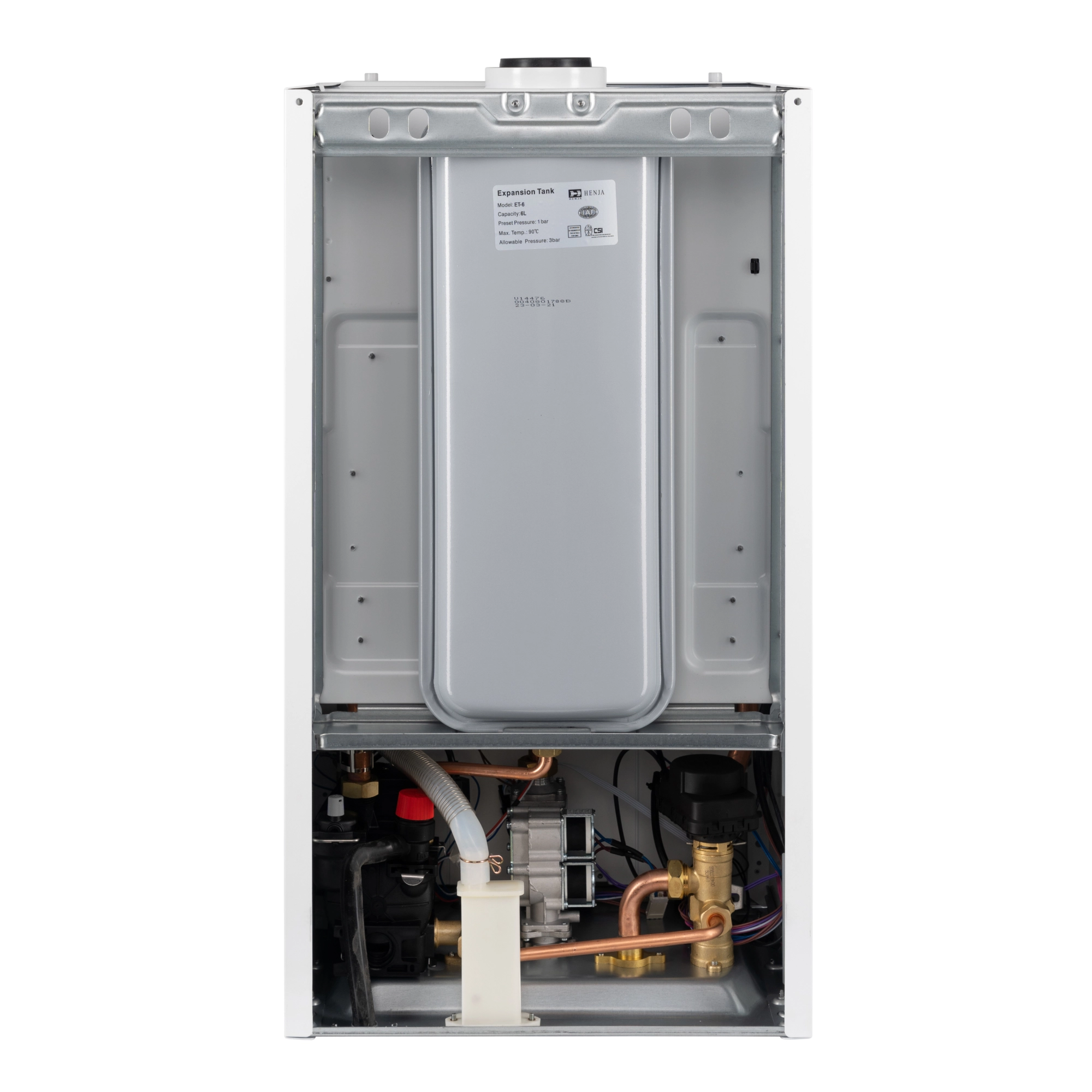

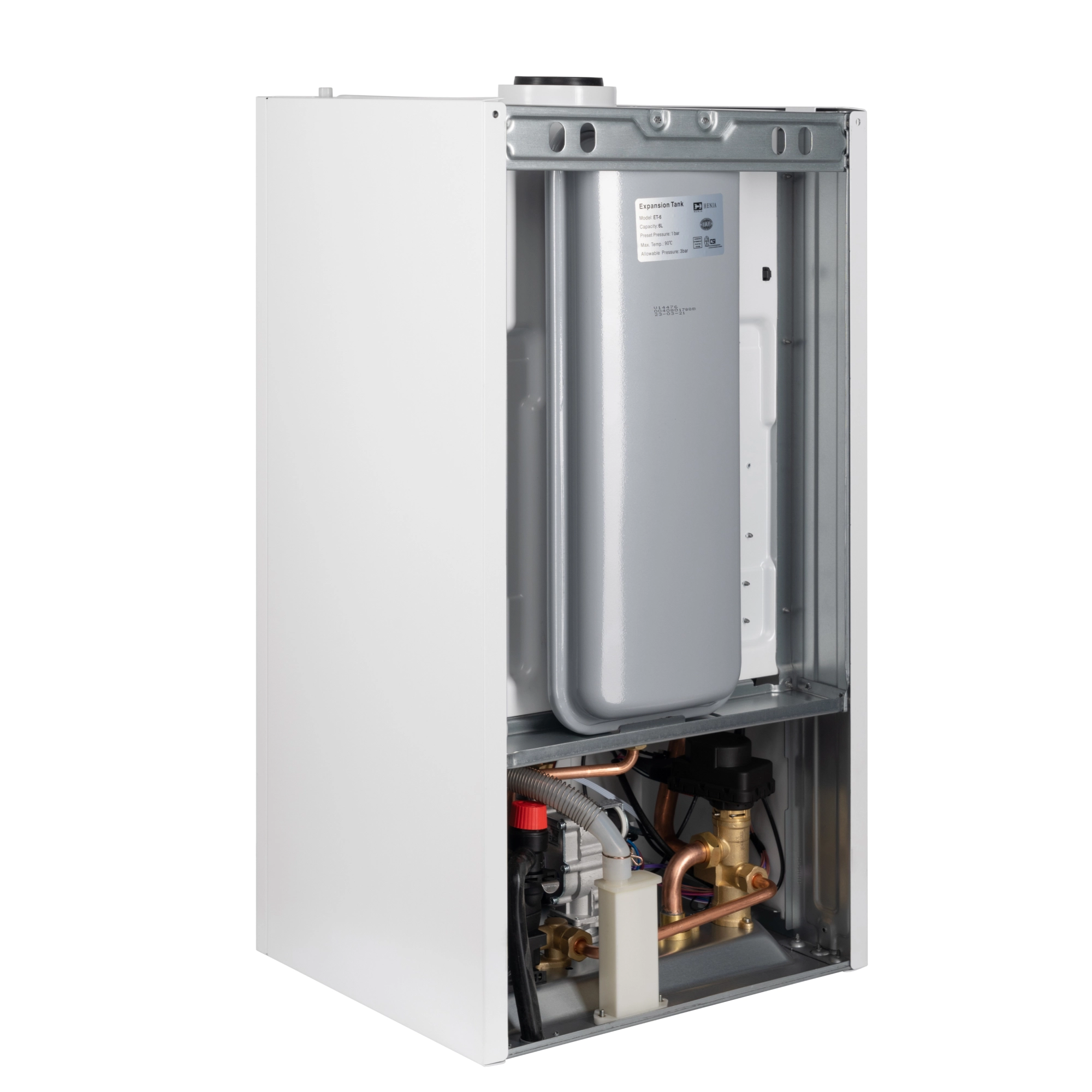

Объем расширительного бака, л 6

Давление в расширительном баке, бар 1

Электричество

Номинальное напряжение, В 230

Диапазон рабочего напряжения, В 110 - 250

Частота, Гц 50

Потребляемая мощность, Вт 120

Класс защиты от поражения электрическим током Класс 1

Степень защиты IPX4

Подключение к электропитанию Кабель питания с вилкой

Длина кабеля питания, м 1,5

Сечение кабеля питания, мм2 3x1,5

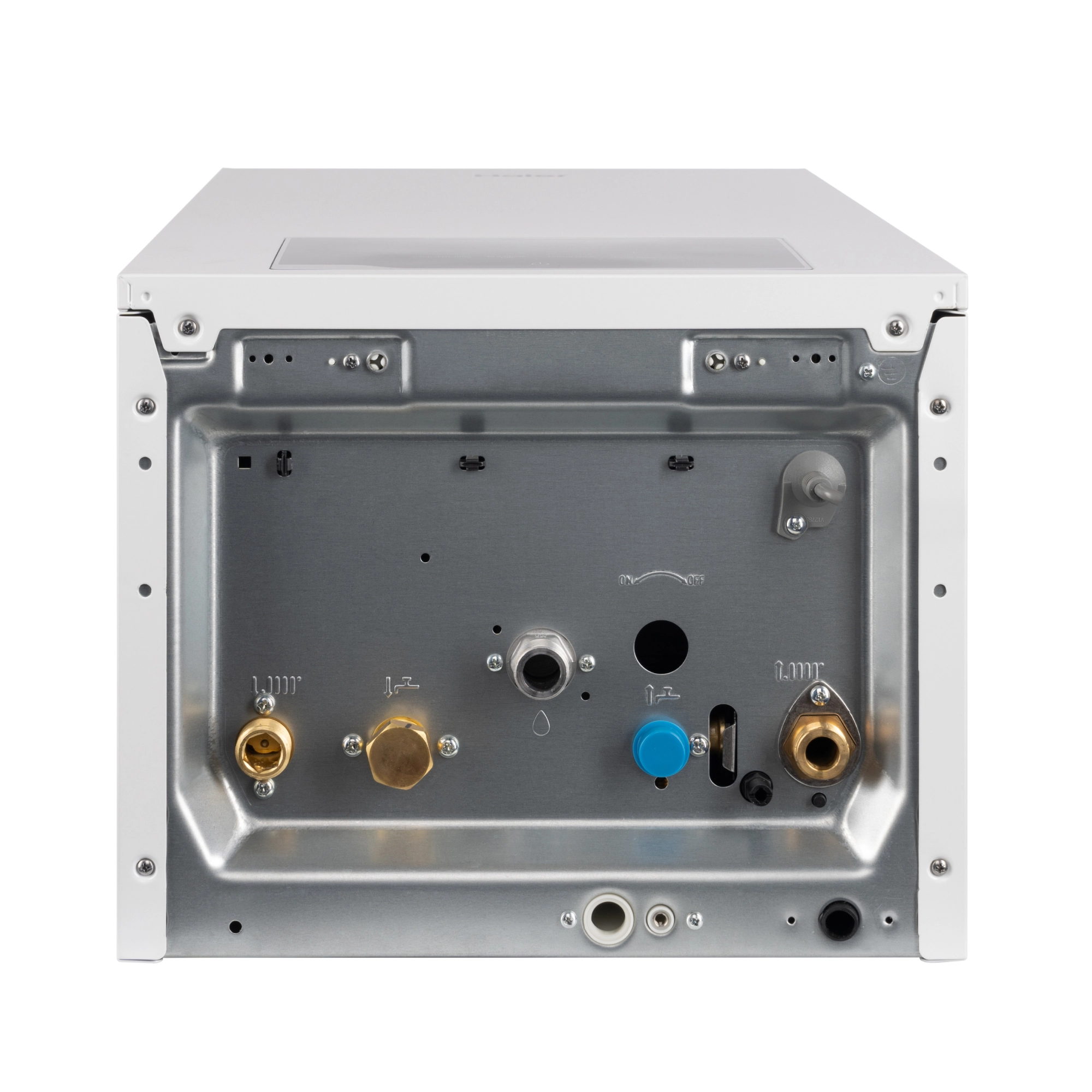

Подключения

Отопление подача, дюйм 3/4

Отопление обратка, дюйм 3/4

Вход холодной воды, дюйм 1/2

Выход горячей воды, дюйм 3/4

Подсоединение к системе газоснабжения, дюйм 3/4

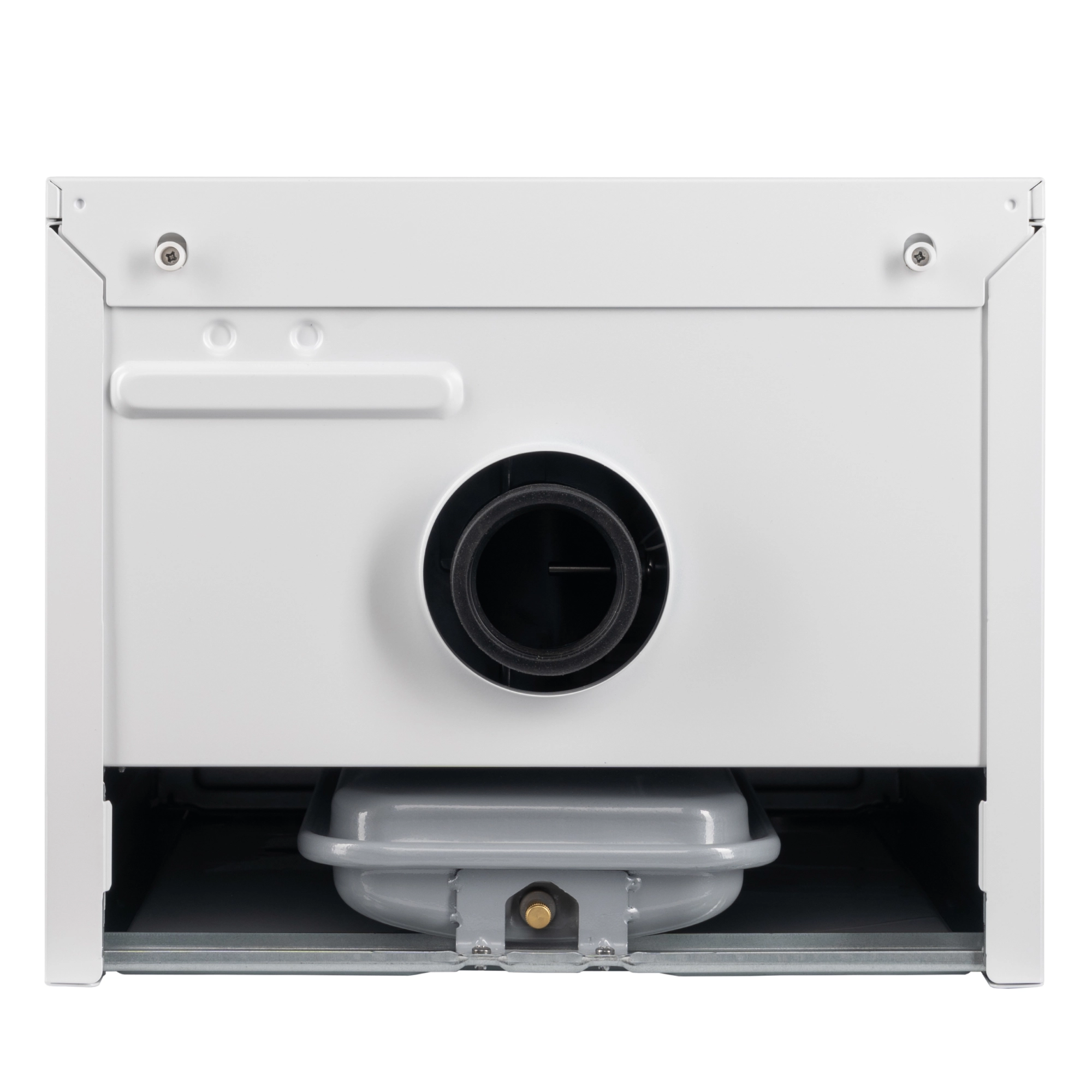

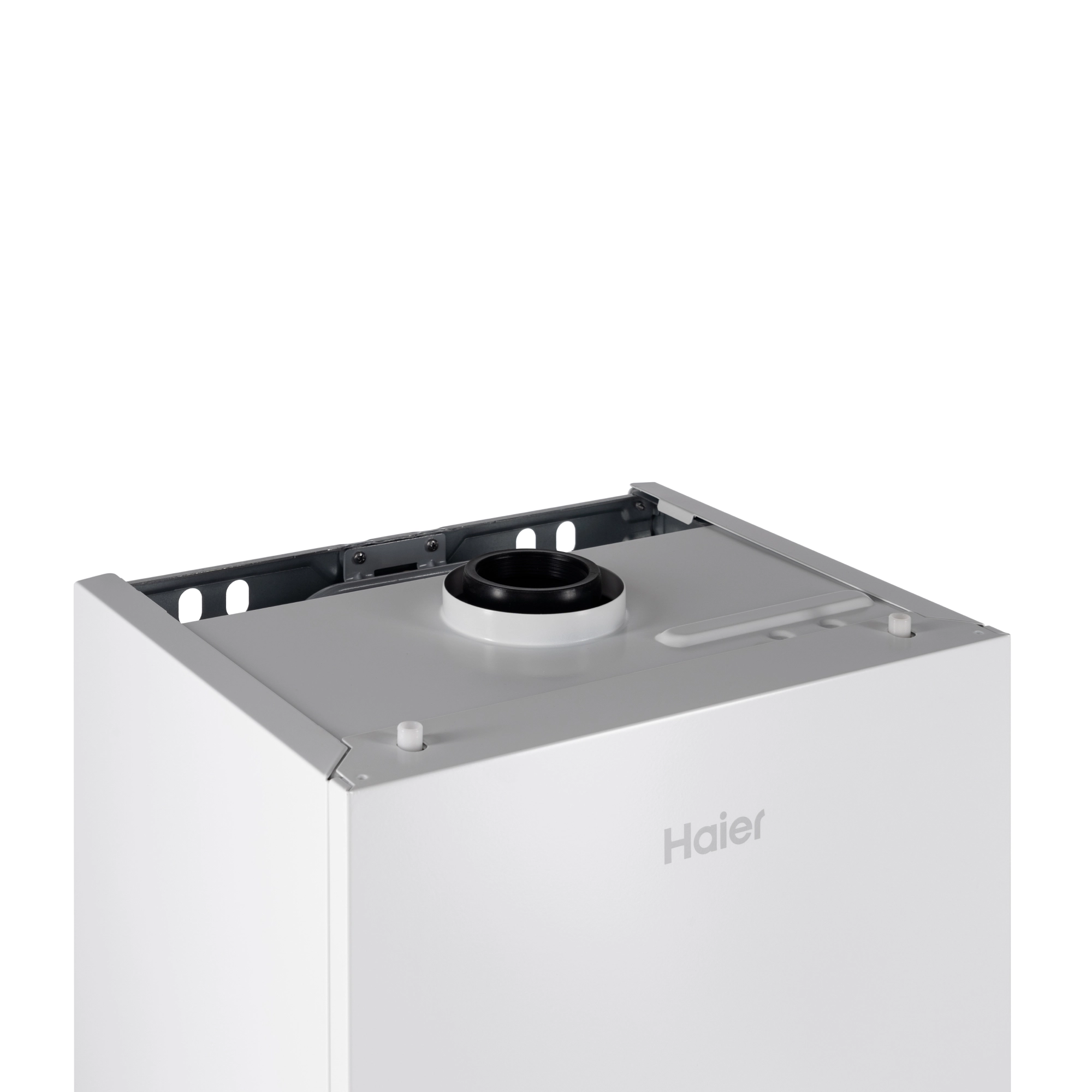

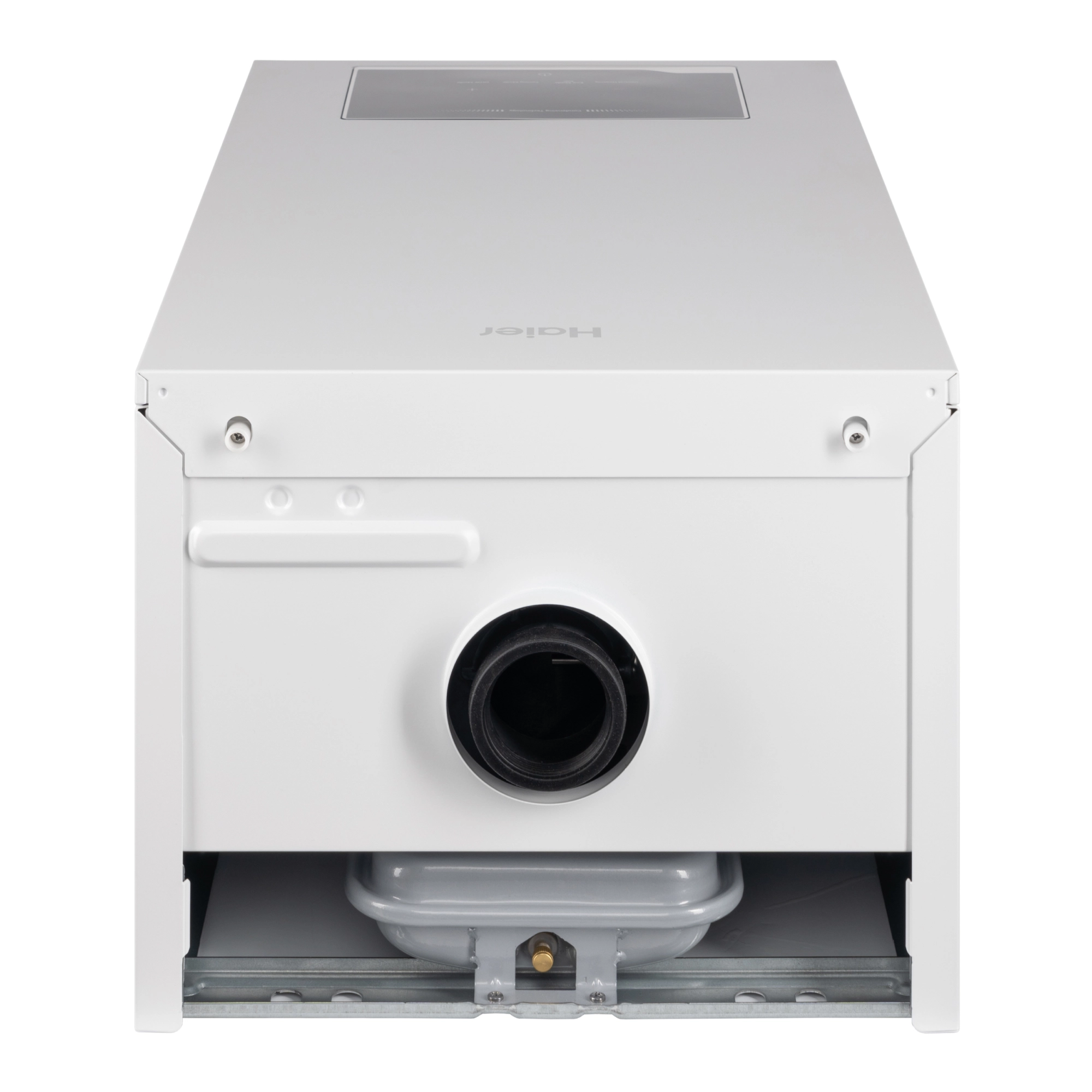

Подсоединение к системе дымоудаления, мм 60/100

Габариты товара

Высота, мм 725

Ширина, мм 400

Глубина, мм 325

Размеры (ВхШхГ), мм 725 x 400 x 325

Вес нетто, кг 34,5

Габариты упаковки

Высота упаковки, мм 810

Ширина упаковки, мм 450

Глубина упаковки, мм 400

Размеры упаковки (ВхШхГ), мм 810 x 450 x 400

Объем брутто, м3 0,146

Вес брутто, кг 40

Гарантия и срок службы

EAN 6941467333383

Срок гарантии, лет 2

Срок службы, лет 15

Страна производства Китай



3/4”	3/4”	3/4”	1/2”	3/4”

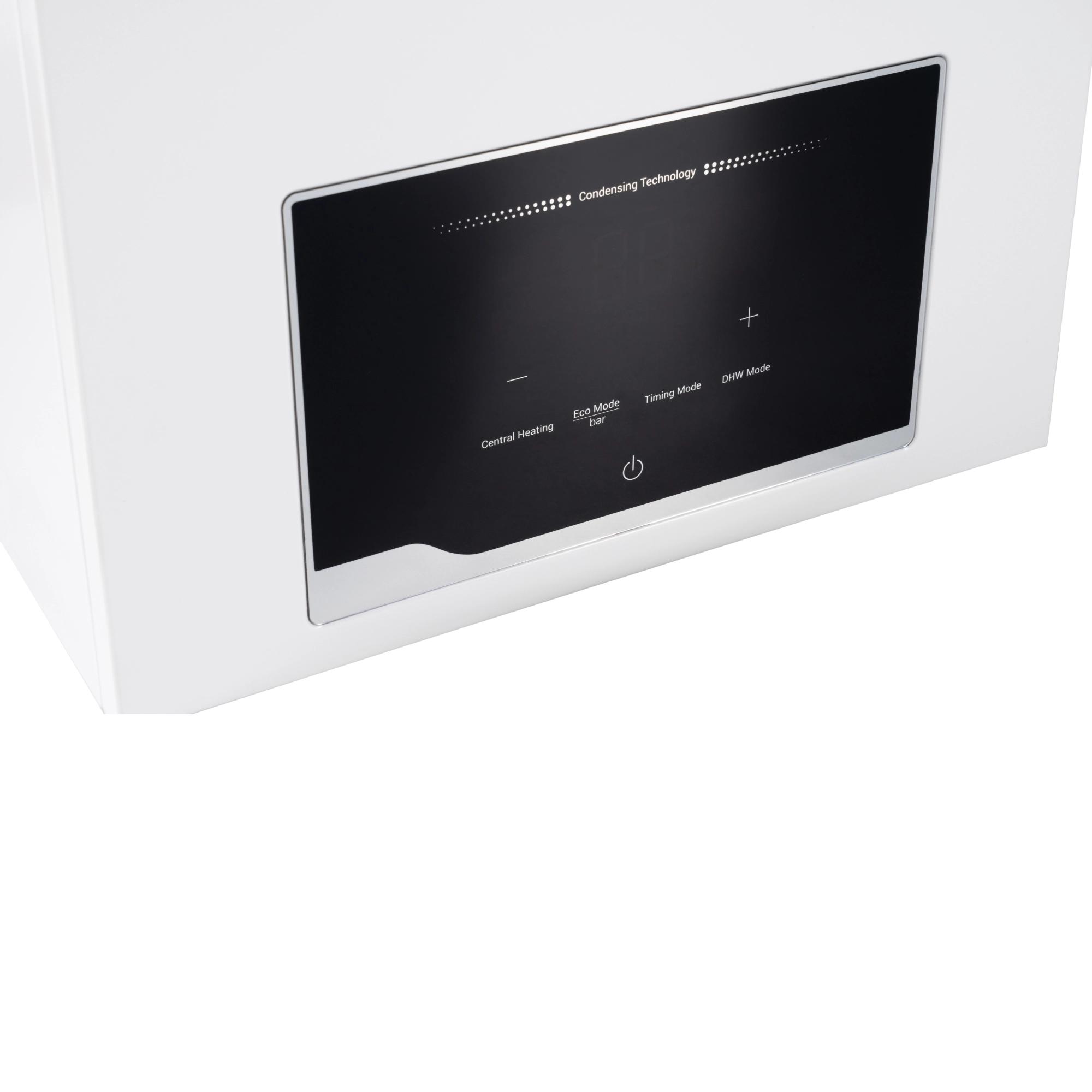

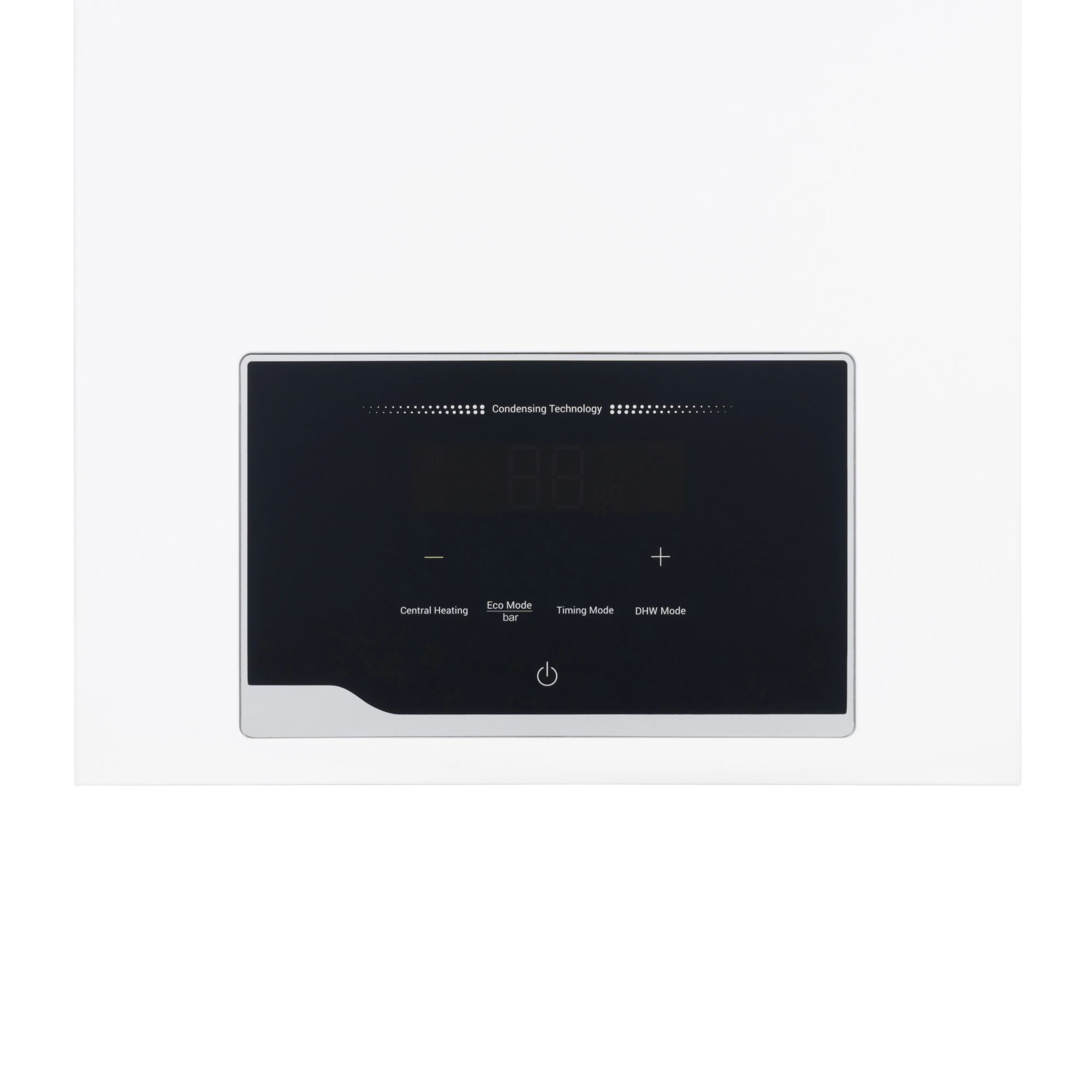

№	НАЗВАНИЕ	ОПИСАНИЕ
1	Кнопка «ECO/bar»	Используется для активации режима энергосбережения или отображения давления системы отопления.
2	Кнопка «Отопление»	Нажав на кнопку можно включить, выключить режим отопления или перевести котел в режим регулирования температуры отопления.
3	Кнопка «-»	Используется для уменьшения температуры отопления или горячей воды, изменения параметров в меню, переключения функций и др.
4	Основной дисплей	Отображает основные параметры и режимы работы котла и сервисную информацию при настройке. При возникновении неисправности система самодиагностики выводит соответствующий буквенно-цифровой код.
5	Кнопка «+»	Используется для увеличения температуры отопления или горячей воды, изменения параметров в меню, переключения функций и др.
6	Кнопка «Горячая вода»	Используется для вкл/выкл функции ГВС (летний/зимний режим работы), а так же чтобы перевести котел в режим регулирования температуры горячей воды.
7	Кнопка «Отложенного запуска»	Предназначена для вкл/выкл программы «Отложенного запуска».
8	Кнопка «ON/OFF»	Предназначена для включения или выключения газового котла, а при блокировке котла произвести сброс ошибки и его перезапуск.

№	НАЗВАНИЕ	ОПИСАНИЕ
	Отложенный запуск	Символ горит при активной функции «Отложенного запуска».
	Значок единицы времени	Единицы измерения времени функции «Отложенного запуска».
	Режим «Antifreeze»	Символ горит, когда котел работает в режиме «Antifreeze».
	Единицы давления воды	Единицы измерения давления теплоносителя в системе отопления.
	Значок отображения температуры и кода неисправности	В режиме работы отображается реальная температура в соответствующем контуре.При настройке/изменении реальная температура изменяется на установочную.При возникновении аварийной ситуации индикация температуры заменяется на буквенно-цифровой код неисправности.
	Режим «ECO»	Символ горит, когда котел работает в режиме энергосбережения.
	Отопление	Символ горит, когда котел имеет возможность работать на отопление. Мигает при поступлении запроса на включение котла на отопление и его работе в этом режиме.
	Горячая вода	Символ горит, когда котел имеет возможность работать на нагрев ГВС. Мигает при поступлении запроса на включение котла в режиме ГВС и его работе в этом режиме.
	Значок пламени	Наличие пламени на горелке. Символ горит при фиксации пламени на горелке.
	Неисправность	При нормальной работе котла символ не активен. Мигает при возникновении неисправности и отображении совместно с буквенно-цифровым кодом неисправности.
	Единицы измерения температуры	Градусы Цельсия.

Настройки

1. Вход в меню настройки газового клапана Включите котел. Нажмите кнопку «ECO» 4 раза подряд, и на дисплее отобразится «PL».

2. Настройка минимального давления газа Нажмите кнопку «Отопление» и на дисплее отобразится «L0». Отрегулируйте минимальное давление газа с помощью кнопок «+» и «−». Для сохранения настроек повторно нажмите кнопку «Отопление».

3. Настройка максимального давления газа Для настройки максимального давления газа с помощью кнопок «+» и «−» поменяйте значение «PL» на «PH».

4. Нажмите кнопку «Отопление» и на дисплее отобразится «H1».

5. Отрегулируйте максимальное давление газа с помощью кнопок «+» и «−».

6. Для сохранения настроек повторно нажмите кнопку «Отопление».

7. Выход из меню настройки газового клапана

(1) Выключите питание, а затем включите питание для выхода из меню настройки газового клапана.
(2) Если в течение 3 минут горелка не включается, автоматически выполняется выход из меню настройки газового клапана.
(3) Если горелка работает непрерывно в течение 60 минут, или вы нажали кнопку ВЫКЛ, или в случае возникновения какой-либо неисправности автоматически выполняется выход из меню настройки газового клапана.

8. Параметры давления газа на форсунках

	Мин, мбар		Макс, мбар
Модель	NG	LPG	NG	LPG
GreenLine 1.20 Ti	1,6	2,4	11,0	14,4
GreenLine 1.26 Ti	1,6	3,2	10,5	14,0
GreenLine 1.30 Ti	1,6	3,2	10,5	13,5
GreenLine 1.35 Ti	1,6	3,2	10,2	13,0

1. Выключите котел. Нажмите и удерживайте одновременно кнопки «+» и «−», и через 5 с на дисплее отобразится «00».

2. Нажмите кнопку «+», чтобы на дисплее отобразилось «15».

3. Нажмите кнопку «Отопление» и на дисплее отобразится «A0».

4. Нажмите кнопку «+» для выбора необходимого параметра меню.

5. Нажмите кнопку «Отопление» для входа в выбранный параметр меню. Измените значение параметра с помощью кнопок «+» и «−».

6. Для сохранения настроек повторно нажмите кнопку «Отопление».

7. Выход из меню настройки параметров:

(1) Если Вы три раза подряд введете неправильный пароль или в течение 30 с подряд не будет нажата ни одна кнопка, плата дисплея выйдет из режима настройки параметров.
(2) После изменения параметров выход из меню производится при одновременном нажатии и удержании кнопок «+» и «−» в течение 5 с, или если в течение 30 с подряд не будет нажата ни одна кнопка.

Таблица настройки параметров меню 15

Параметр

Наименование

Заводские значения

Диапазон

Параметр A0

Wi–Fi

00 – Выключен
01 – Включен

Параметр A1 отвечает за специальную программу удаления воздуха. При активной программе, в момент первого запуска и/или при длительном отключении электричества программа запускается автоматически и на дисплее начнется обратный отсчет 99–98–97–>... При этом запускается специальная логика работы циркуляционного насоса и сервопривода 3–х ходового клапана.

Программа удаления воздуха из системы отопления

00 – Выключено
01 – Включено

Параметр A2 отвечает за режим работы циркуляционного насоса. При условии эксплуатации в северных районах или при наличии гидроразделителя рекомендуется устанавливать постоянный режим работы насоса.

Режим работы насоса

00 – Работа с выбегом. Во время работы горелки циркуляционный насос работает постоянно. После отключения горелки насос 5 минут работает и выключается на 20 минут, после чего включается на 1 минуту (цикл 1 минута работы и 20 минут простоя повторяется до очередного включения горелки)
01 – Циркуляционный насос работает до достижения установленной температуры комнатного термостата (пока клемма TA замкнута). После достижения установленной температуры (при размыкании клеммы TA) насос выключается.
02 – Постоянная работа циркуляционного насоса

Параметр A3

Отображение ошибки ERR 33 на дисплее (ошибка дымоудаления)

00 – Выключено
01 – Включено (DC–вентилятор)

Параметр A4

Функция сброса неисправности ERR 01 (неисправность газового клапана)

00 – Функция автоматического сброса ошибки отсутствует
01–99 (мин); функция сброса ошибки доступна по истечении определенного периода времени

Параметр A5

Регулировка скорости вращения вентилятора при мощности котла ниже 85%

00–99 (DC–вентилятор)

Параметр A6 отвечает за степень открытия газового клапана при розжиге. Данный параметр связан с настройками максимального и минимального давления газа на горелке. Значение смещения = отображаемое значение параметра – 50 (Пример: когда отображаемое значение на дисплее 50, значение смещения = 0). Чем выше значение смещения, тем сильнее открывается газовый клапан при розжиге горелки и наоборот.

Степень открытия газового клапана при розжиге

00–A0

Параметр A7

Регулировка скорости вращения вентилятора при мощности котла выше 85%

00–99 (DC–вентилятор)

Параметр A8

Контроль подачи на горелку дополнительного объема воздуха

00–А0. Воздушная компенсация прекращается при достижении контрольного значения * 90% (DC–вентилятор)

Параметр A9

< Параметр не используется >

00 – Выключено
01 – Включено

Параметр AA

Настройка чувствительности датчика давления воды в системе отопления

00 – Функция отсутствует
01–99

Параметр Ab

Время обнаружения повышенной температуры на выходе из основного теплообменника

00–99 (сек)

Параметр AC

Рост температуры на выходе из основного теплообменника

00–99. Фактическое значение = отображаемое значение / 2

Параметр Ad

< Параметр не используется >

–

00–99

Параметр AE

< Параметр не используется >

00–99

Параметр b0

Функция для предотвращения закисания ротора насоса и 3–х ходового клапана

00–99 (ч)

Параметр b1

Функция для предотвращения закисания ротора насоса

05–30 с (каждые 24 ч)

Параметр b2

Функция для предотвращения закисания 3–х ходового клапана

10–30 с (каждые 24 ч)

Параметр b3

Напоминание о необходимости технического обслуживания

01–50 (*100 ч)

Параметр b4

Время работы системы отопления

*100 ч

Параметр b5

Время работы системы ГВС

*100 ч

В журнале ошибок фиксируются и отображаются последние 10 ошибок в хронологическом порядке. Просмотр журнала ошибок полезен при проведении диагностики и поиске неисправностей.

Журнал ошибок

–

Код ошибки

Параметр b8 позволяет активировать режим отображения расхода горячей воды (зафиксированный датчиком расходомером), протекающей через вторичный теплообменник при использовании функции нагрева ГВС. При активации функции на дисплее попеременно отображается расход воды (л/мин) и фактическая температура горячей воды при открытии водоразборного крана.

Отображение на дисплее расхода ГВС

00 – Выключено
01 – Включено

Параметр b9

Отображение на дисплее расхода воды в системе отопления

00 – Выключено
01 – Включено

Параметр bA

Номер версии основной программы

Параметр bb

Отображение номера версии программы

Параметр C0 позволяет установить минимальную пороговую температуру отопления ниже которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Минимальная температура отопления

20–45 °C

Параметр C1 позволяет установить максимальную пороговую температуру отопления выше которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Максимальная температура отопления

45–85 °C

Параметр C2

Значение температуры защиты дымохода от перегрева

00–99 °C
00 – Неактивно
A0 – Реле температуры дымохода

Параметр C3

Температура запуска системы отопления при включении питания

SET − (0–10 °C)

Параметр C4 отвечает за изменение гистрезиса (зоны не чувствительности) температуры системы отопления. Чем выше установленное значение, тем больше остывает система отопления до повторного включения горелки котла и наоборот, чем ниже установленное значение гистерезиса, тем меньше остывает система отопления до повторного включения.

Гистерезис температуры системы отопления

SET − (0–30 °C)

Параметр C5

Температура отключения системы отопления (время горения < 3 мин)

SET + (0–20 °C)

Параметр C6

Температура отключения системы отопления (время горения ≥ 3 мин)

SET + (0–20 °C)

Параметр C7 используется для изменения времени работы котла с минимальной мощностью после включения горелки в режиме отопления. По заложенной логике, после розжига горелки автоматика принудительно ограничивает мощность на время, установленное в данном параметре. В течении этого времени автоматика проводит анализ, используя показания температурных датчиков подающей и обратной линии отопления и принимает решение, по какому из алгоритмов производить дальнейшую работу. Увеличение временного интервала позволяет более корректно подстраивать работу котла в маленьких системах отопления.

Время работы на минимальной мощности нагрева после запуска горелки в режиме отопления

00–99 мин

Параметр C8

Ограничение скорости нагрева в течение первой минуты

00–99 * 100 об/мин (DC–вентилятор)

Параметр C9 позволяет ограничить время работы горелки после достижения заданной температуры системы отопления. При изменении значения параметра = 00, меняется логика работы, автоматика учитывает только ограничение максимально возможной работы котла, установленного в параметре CA (заводская установка 12 часов).

Время работы горелки

00 – Выключен
01–72 (x 10 мин)

Параметр CA

Максимальное время работы на систему отопления без остановки

01–24 ч

Параметр Cb предоставляет возможность настраивать время задержки при повторном включении горелки. Настройка имеет гибкую конфигурацию, позволяющую адаптировать котел к различным климатическим зонам, конфигурации систем отопленияи режимам работы. Увеличивая данный параметр, будет пропорционально увеличиваться время простоя котла до следующего розжига, которое зависит не только от настроек данного параметра, но и от установленной пользователем целевой температуры.

Задержка повторного включения котла в режиме отопления

01–60 мин

Установленная температура отопления, °C	Значения параметра Cb
	02	05	10	15	20	25	30	35	40	45	50	55	60
	Временная задержка, мин
≤ 20	2	5	10	15	20	25	30	35	36,5	38	60	104	140
21–25	2	4,5	9	14	18,5	23	27,5	32	33,5	35	60	96	130
26–30	2	4	8,5	12,5	16,5	20,5	25	29	30,5	32	55	87	120
31–35	2	4	7,5	11	15	18,5	22	25,5	27,5	29	50	79	110
36–40	2	3,5	6,5	10	13	16,5	19,5	22,5	24,5	26	45	71	100
41–45	2	3	6	8,5	11,5	14	17	19,5	21,5	23	40	63	90
46–50	2	3	5	7,5	9,5	12	14	16,5	18,5	20	35	55	80
51–55	2	2,5	4,5	6	8	10	11,5	13,5	15,5	17	30	47	70
56–60	2	2	3,5	5	6	7,5	9	10,5	12,5	14	25	39	60
61–65	2	1,5	2,5	3,5	4,5	5,5	6,5	7	9	11	20	31	50
66–70	2	1,5	2	2,5	2,5	3	3,5	4	6	8	15	23	40
≥ 70	2	1,5	1,5	2	2	2,5	3	3,5	4,5	5	10	15	30

Параметр CC

< Параметр не используется >

Параметр Cd

< Параметр не используется >

Параметр CE

< Параметр не используется >

Параметр CF

< Параметр не используется >

Параметр Ch

< Параметр не используется >

Параметр CJ

< Параметр не используется >

Параметр CL

< Параметр не используется >

Параметр CP

Максимальное время автоматической подпитки системы отопления

01–30 мин

Параметр CU используется для изменения пропорции понижения температуры при работе котла в режиме энергосбережения «ECO». Выбрав соответствующее процентное соотношение, автоматика будет его в соответствующем соотношении от установленной пользователем целевой температуры.

Установка понижения температуры в режиме «ECO»

20–A0%.
Примечание: A0 = 100%

Параметр CH

Регулировка максимальной мощности системы отопления

00–A0% (процент от максимальной мощности модели)

Параметр d0 позволяет установить минимальную пороговую температуру горячей воды ниже которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Минимальная температура ГВС

25–45 °C

Параметр d1 позволяет установить максимальную пороговую температуру горячей воды выше которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Максимальная температура ГВС

45–65 °C

Параметр d2

Температура запуска системы ГВС

SET – (0–10 °C)

Параметр d3

Время работы циркуляционного насоса в режиме ГВС

10–90 с

Параметр d4

Температура отключения системы ГВС

SET + (0–20 °C)

Параметр d5 позволяет установить максимальную пороговую температуру горячей воды, при превышении которой произойдет принудительное выключение горелки.

Максимальная температура отключения горячей воды

55–70 °C

Параметр d6

Время ожидания переключения с режима ГВС на режим отопления

01–10 мин

Параметр d7

Максимальное время работы в режиме ГВС

1–24 ч

Параметр d8

Температура отключения нагрева воды основного теплообменника в режиме ГВС (двухконтурный котел)

86–95 °C

Параметр d9

Температура воды на выходе из основного теплообменника в режиме ГВС (двухконтурный котел)

75–85 °C

Параметр dA

Задержка включение горелки в режиме ГВС

05–99 (x 0,1 с)

Параметр db устанавливает значение минимального расхода воды системы ГВС для включения режима нагрева горячей воды.

Включение горелки при расходе ГВС

26–35 (x 0,1 л/мин)

Параметр dC устанавливает значение минимального расхода воды системы ГВС для выключения режима нагрева горячей воды.

Выключение горелки при расходе ГВС

10–25 (x 0,1 л/мин)

Параметр dd

Температура запуска функции быстрого нагрева в режиме ГВС

SET − (6–10 °C)

Параметр dE

Функция быстрого нагрева в режиме ГВС (горелка не работает): температура отключения ГВС

SET + (0–10 °C)

Параметр dF

Функция быстрого нагрева в режиме ГВС (горелка работает): температура отключения ГВС

SET + (0–5 °C)

Параметр dh

Функция быстрого нагрева в режиме ГВС (горелка работает): температура запуска нагрева

SET (ГВС) + (0–5 °C)

Параметр dJ

Функция быстрого нагрева в режиме ГВС (горелка работает): температура отключения нагрева

SET (ГВС) + (6–10 °C)

Параметр dL

Максимальное время работы функции быстрого нагрева в режиме ГВС

01–99 мин

Параметр dP

Мощность сгорания при работе функции быстрого нагрева в режиме ГВС

00–99 (x 10 ШИМ)

Параметр dU

Процент снижения мощности

00–A0%

Параметр h0

Управление бойлером косвенного нагрева

00 – Датчик NTC
01 – Термостат

Параметр h1 позволяет установить минимальную пороговую температуру нагрева воды в бойлере ниже которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Минимальная температура бойлера косвенного нагрева

25–45 °C

Параметр h2 позволяет установить максимальную пороговую температуру нагрева воды в бойлере выше которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Максимальная температура бойлера коcвенного нагрева

45–75 °C

Параметр h3

Температура запуска нагрева бойлера косвенного нагрева от заданного значения температуры при включении питания газового котла

SET – (0–10 °C)

Параметр h4

Температура запуска нагрева бойлера косвенного нагрева от заданного значения температуры в режиме ожидания газового котла

SET – (0–20 °C)

Параметр h5

Температура отключения нагрева бойлера косвенного нагрева

SET + (0–10 °C)

Параметр h6

Задержка переключения с режима ГВС на режим отопления

01–10 мин

Параметр h7

Максимальное время работы для системы ГВС с накопительным бойлером

1–24 ч

Параметр h8

Температура отключения греющего контура для нагрева бойлера косвенного нагрева

86–95 °C

Параметр h9

Температура включения греющего контура для нагрева бойлера косвенного нагрева

75–85 °C

Параметр hA

< Параметр не используется >

Параметр hb

< Параметр не используется >

Параметр hC

< Параметр не используется >

Параметр hd

< Параметр не используется >

Параметр hE отвечает за поддержание температуры воды в бойлере выше 75 °C в течение 35 мин. Во время выполнения мигает температура 75 °C.

Режим «Антилегионелла»

00 – Выключен
01 – Включен

Параметр J0

Мощность горелки при работе системы защиты от замерзания

00–99 x 10 ШИМ

Параметр J1

Температура включения 1–го уровня защиты от замерзания

≤ 8 °C

05–08 °C

Параметр J2

Температура отключения 1–го уровня защиты от замерзания

≥ 10 °C Работа в течение 5 мин

09–15 °C

Параметр J3

Температура включения 2–го уровня защиты от замерзания

≤ 5 °C

4–6 °C

Параметр J4

Температура отключения 2–го уровня защиты от замерзания

≥ 30 °C

20–40 °C

Параметр J5

Температура включения 3–го уровня защиты от замерзания

≤ 2 °C

1–2 °C

Параметр J6

Температура отключения 3–го уровня защиты от замерзания

≥ 4 °C

3–5 °C

Параметр J7

Мощность горелки в режиме защиты от замерзания. Защита бойлера косвенного нагрева NTC (NG)

00–99 x 10 ШИМ

Параметр J8

Мощность горелки в режиме защиты от замерзания. Защита бойлера косвенного нагрева NTC (LPG)

00–99 x 10 ШИМ

Параметр J9

Температура запуска системы защиты от замерзания. Защита бойлера косвенного нагрева

≤ 10

03–20 °C

Параметр JA

Температура отключения системы защиты от замерзания. Защита бойлера косвенного нагрева

≥ Температура запуска +10 °C

05–20 °C

2. Нажмите кнопку «+», чтобы на дисплее отобразилось «17».

3. Нажмите кнопку «Отопление» и на дисплее отобразится «P0».

4. Нажмите кнопку «+» для выбора необходимого параметра меню.

6. Для сохранения настроек повторно нажмите кнопку «Отопление».

7. Выход из меню настройки параметров:

Таблица настройки параметров меню 17

Параметр	Наименование	Заводские значения	Диапазон
P0	Параметр P0 отвечает за выбор режима работы котла в зависимости от типа котла и конфигурации системы горячего водоснабжения. Двухконтурные модели имеют заводскую настройку 00, а одноконтурные – 01.
	Выбор режима работы	01	00 – Отопление + нагрев ГВС с помощью пластинчатого теплообменника 01 – Отопление + бак косвенного нагрева 02 – Только отопление 03 – Только бак косвенного нагрева
P1	Параметр P1 отвечает за выбор типа теплообменника нагрева горячей воды и логики работы котла на нагрев горячей воды. При нагреве горячей воды в битермическом теплообменнике отключается циркуляуионный насос. При нагреве горячей воды во вторичном пластинчатом теплообменнике насос не выключается + подается сигнал на сервомотор 3–х ходового вентиля. Так же в зависимости от выбранного режима меняется время выбега насоса и вентилятора.
	Тип теплообменника ГВС	01	00 – Битермический теплообменник 01 – Пластинчатый теплообменник
P2	Параметр P2 отвечает за выбор типа датчика давления воды в системе отопления. При наличии механического манометра используется реле минимального давления для контроля минимально безопасного давления теплоносителя. В остальных случаях используется электронный (3–х проводной) датчик давения, показания которого выводятся на дисплей котла.
	Тип датчика давления воды в системе отопления	01	00 – Реле минимального давления 01 – Электронный датчик
P3	Параметр P3 позволяет активировать режим автоматической подпитки (при наличии соответствующего электромагнитного клапана). ВНИМАНИЕ! В РФ котлы поставляются без данной функции.
	Способ подпитки системы отопления	00	00 – Ручной 01 – Автоматический
P4	Параметр P4 отвечает за выбор максимальной мощности горелки (округленные значения без учёта КПД, поэтому установленные значения параметра выше номинальной мошности котла указанной в технических характеристиках). Обязательно необходимо выбирать мощность соответствующую модели котла. Пример: Для моделей 10/14/18 кВт указывается параметр 20, т.к. максимальная мощность в режиме ГВС у этих моделей 18 кВт, а мощность горелки (без учета КПД) 20 кВт. ВНИМАНИЕ! Для конденсационных котлов значения параметров = значениям номинальной мощности.
	Выбор мощности газового котла после замены платы управления	30	20 – для котлов номинальной мощностью 10/14/18/20 кВт 26 – для котлов номинальной мощностью 24/26 кВт 30 – для котлов номинальной мощностью 28/30 кВт 35 – для котлов номинальной мощностью 31/32/35 кВт 42 – для котлов номинальной мощностью 40 кВт
P5	Параметр P5 отвечает за настройку типа газа, на котором работает котел. Заводская настройка работы котла на природном газе, для перевода котла на сжиженный газ необходимо произвести замену форсунок и поменять параметр на 30.
	Тип газа	00	00 – NG (природный газ) 30 – LPG (сжиженный газ)
P6	Параметр P6 отвечает за положение 3–х ходового клапана по умолчанию, когда котел находится в режиме ожидания. ВНИМАНИЕ! Среднее положение является расчетным, автоматика котла высчитывает время переключения из одного крайнего положения (отопление) в другое (ГВС) и для перевода 3–х ходового клапана в среднее положение и подает импульс 1/2 этого времени.
	Положение 3–х ходового клапана по умолчанию	00	00 – Отопление 50 – Среднее положение A0 – ГВС
P7	Параметр P7 необходим для загрузки измененных параметров в память процессора дисплейной платы. ВНИМАНИЕ! Обязательно необходимо загрузить параметры при изменениях в Р4/P5.
	Загрузка параметров в плату управления	00	00 – Не загружать параметры 01 – Загрузить параметры
P8	Параметр P8 отвечает за настройку логики работы горелки. С помощью изменения настроек данного параметра можно выбирать кол–во сегментов горелки при работе при работе с минимальной мощностью в режиме горячего водоснабжения на уровне 1/3, 2/3 или 3/3. Чем меньше кол–во сегментов горелки в работе, тем меньше минимальная тепловая мощность.
	Активные сегменты горелки при работе «ГВС»	03	01 – Сегменты горелки неактивны. На минимальной мощности работает вся горелка, мощность модулируется только газовым клапаном 02 – Активны 2 сегмента горелки. На минимальной мощности работают два сегмента горелки, мощность модулируется газовым клапаном и одним дополнительным запорным клапаном на газовой рампе 03 – Активны все 3 сегмента горелки. На минимальной мощности работает один центральный сегмент горелки, мощность модулируется регулируется газовым клапаном и двумя дополнительными запорными клапаноми на газовой рампе
P9	Параметр P9 отвечает за настройку логики работы горелки. С помощью изменения настроек данного параметра можно выбирать кол–во сегментов горелки при работе при работе с минимальной мощностью в режиме отопления на уровне 1/3, 2/3 или 3/3. Чем меньше кол–во сегментов горелки в работе, тем меньше минимальная тепловая мощность.
	Активные сегменты горелки при работе «Отопление»	03	01 – Сегменты горелки неактивны. На минимальной мощности работает вся горелка, мощность модулируется только газовым клапаном 02 – Активны 2 сегмента горелки. На минимальной мощности работают два сегмента горелки, мощность модулируется газовым клапаном и одним дополнительным запорным клапаном на газовой рампе 03 – Активны все 3 сегмента горелки. На минимальной мощности работает один центральный сегмент горелки, мощность модулируется регулируется газовым клапаном и двумя дополнительными запорными клапаноми на газовой рампе
PA	Параметр PA отвечает за тип газового клапана, установленного в котле. Основное различие – ток, подаваемый на запорные электромагнитные катушки. AC – переменный ток 220В, DC – постоянный ток 36В.
	Тип газового клапана	01	00 – клапан AC+DC (запорные катушки переменного тока AC + модуляционная катушка постоянного тока DC) 01 – клапан DC (запорные катушки постоянного тока DC + модуляционная катушка постоянного тока DC)
Pb	Параметр Pb отвечает за тип вентилятора установленного в котле. AC – вентилятор с постоянной скоростью вращения, контроль за работой с помощью пневмореле. DC – частотный вентилятор постоянного тока с изменяемой скоростью вращения, контроль за работой осуществляется с помощью доп. электронной платы по нагрузке на электромотор.
	Тип вентилятора	01	00 – Односкоростной вентилятор переменного тока AC 01 – Частотный вентилятор постоянного тока DC
PC	Параметр PC переключает режим работы приоритета температурных NTC датчиков системы отопления. Заводская настройка работы котла по температуры теплоносителя. В случае установки NTC датчика комнатной или уличной температуры необходимо изменить параметр соответствующим образом для изменения логики работы котла.
	Сенсор	00	00 – NTC датчик температуры теплоносителя 01 – NTC датчик комнатной температуры 02 – NTC датчик уличной температуры (погодозависимое управление)

1.Выключите котел. Нажмите и удерживайте одновременно кнопки «+» и «−», и через 5 с на дисплее отобразится «00».

2. Нажмите кнопку «+», чтобы на дисплее отобразилось «55».

3. Нажмите кнопку «Отопление» для подтверждения сброса до заводских настроек.

1.Выключите котел. Нажмите и удерживайте одновременно кнопки «+» и «−», и через 5 с на дисплее отобразится «00».

2. Нажмите кнопку «+», чтобы на дисплее отобразилось «17».

3. Нажмите кнопку «Отопление» и на дисплее отобразится «P0».

4. Нажмите кнопку «+», выберите параметр «P7» и подтвердите выбор с помощью кнопки «Отопление».

5. Снова нажмите кнопку «+» и поменяйте значение «00» на «01».

6. Нажмите кнопку «Отопление» для подтверждения сброса до заводских настроек.

7. Выход из меню настройки параметров:

1. Символ «SE» напоминает о необходимости технического обслуживания котла, при достижении 4000 часов работы в режимах отопления и ГВС.

2.Выключите котел. Нажмите и удерживайте одновременно кнопки «+» и «−», и через 5 с на дисплее отобразится «00».

3. Нажмите кнопку «+», чтобы на дисплее отобразилось «66».

4. Нажмите кнопку «Отопление» для подтверждения сброса таймера технического обслуживания.

Подключения

Схема электрических соединений
Схема подключения 1-но контурного котла
Схема подключения 1-но контурного котла + бойлер

№	ОПИСАНИЕ
1	Подача отопление 3/4"
2	Подача в змеевик бойлера 3/4" (заглушить)
3	Вход газа 3/4"
4	Вход ХВС/обратка со змеевика бойлера 1/2"
5	Обратка отопление 3/4"

№	ОПИСАНИЕ
1	Подача отопление 3/4"
2	Подача в змеевик бойлера 3/4"
3	Вход газа 3/4"
4	Вход ХВС/обратка со змеевика бойлера 1/2"
5	Обратка отопление 3/4"
6	Датчик температуры бойлера

Артикул	Название	EAN	Документация
GE0Q6LE0CRU	Комнатный термостат Ecoheat RT-i	6941467358874	Инструкция по установке и эксплуатации Декларация о соответствии

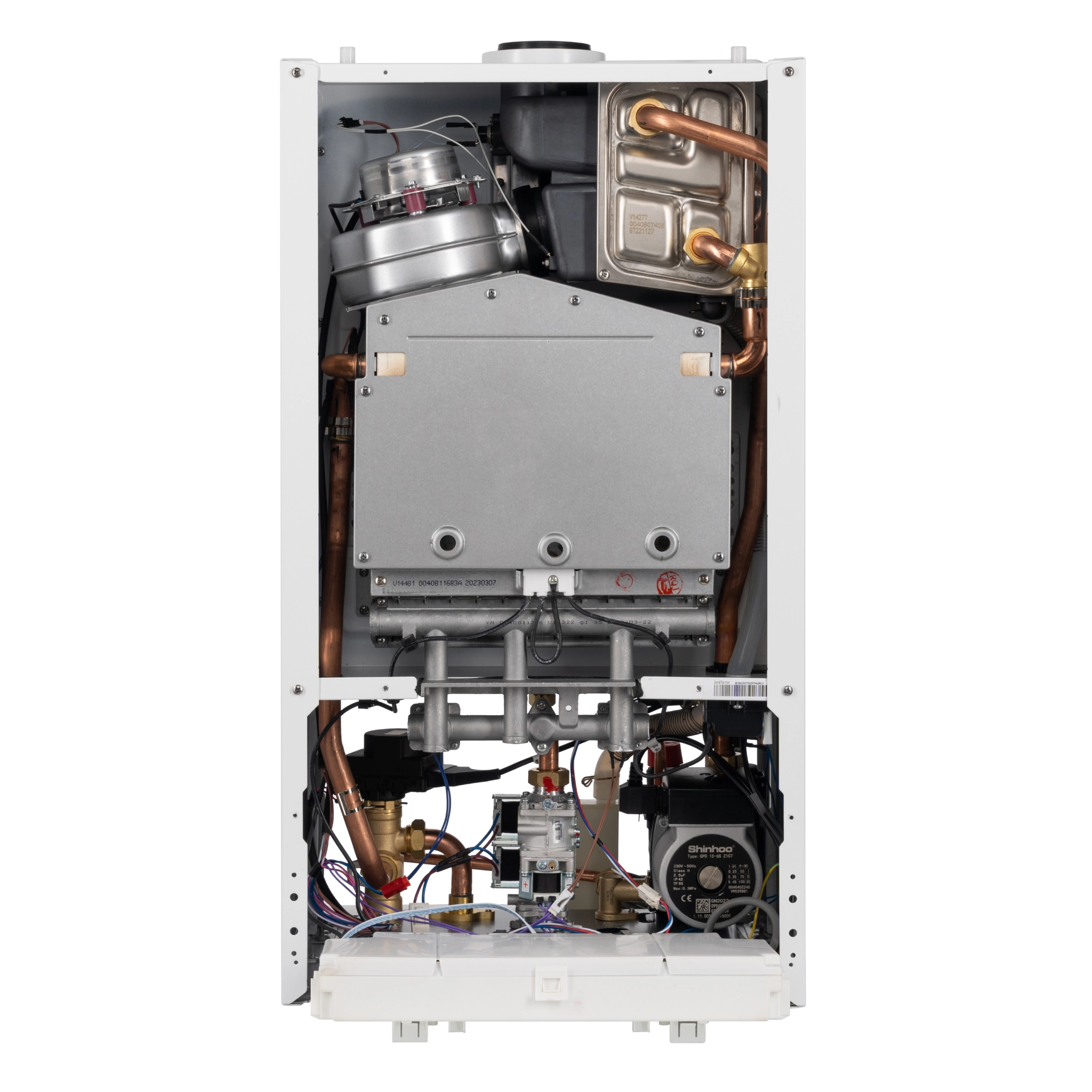

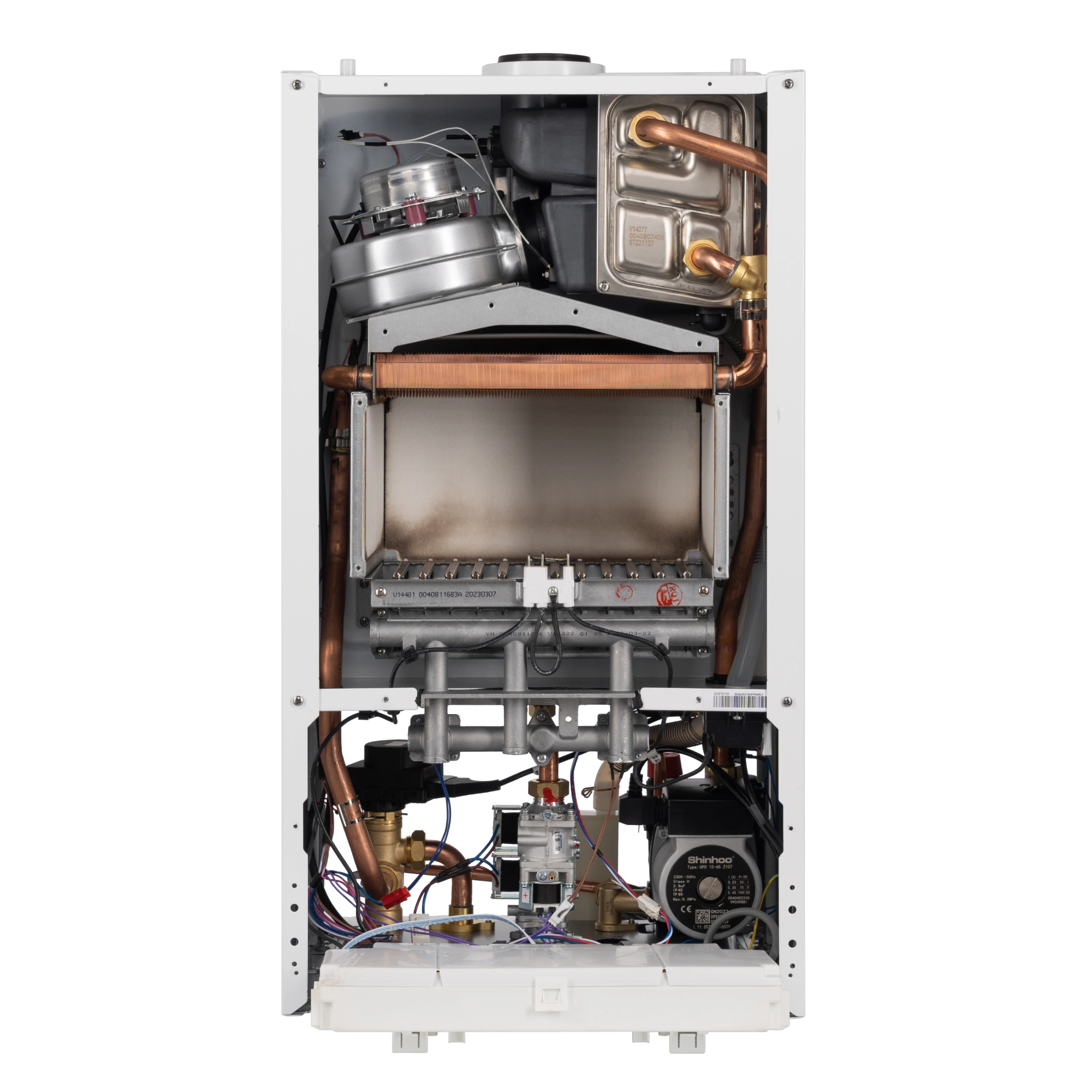

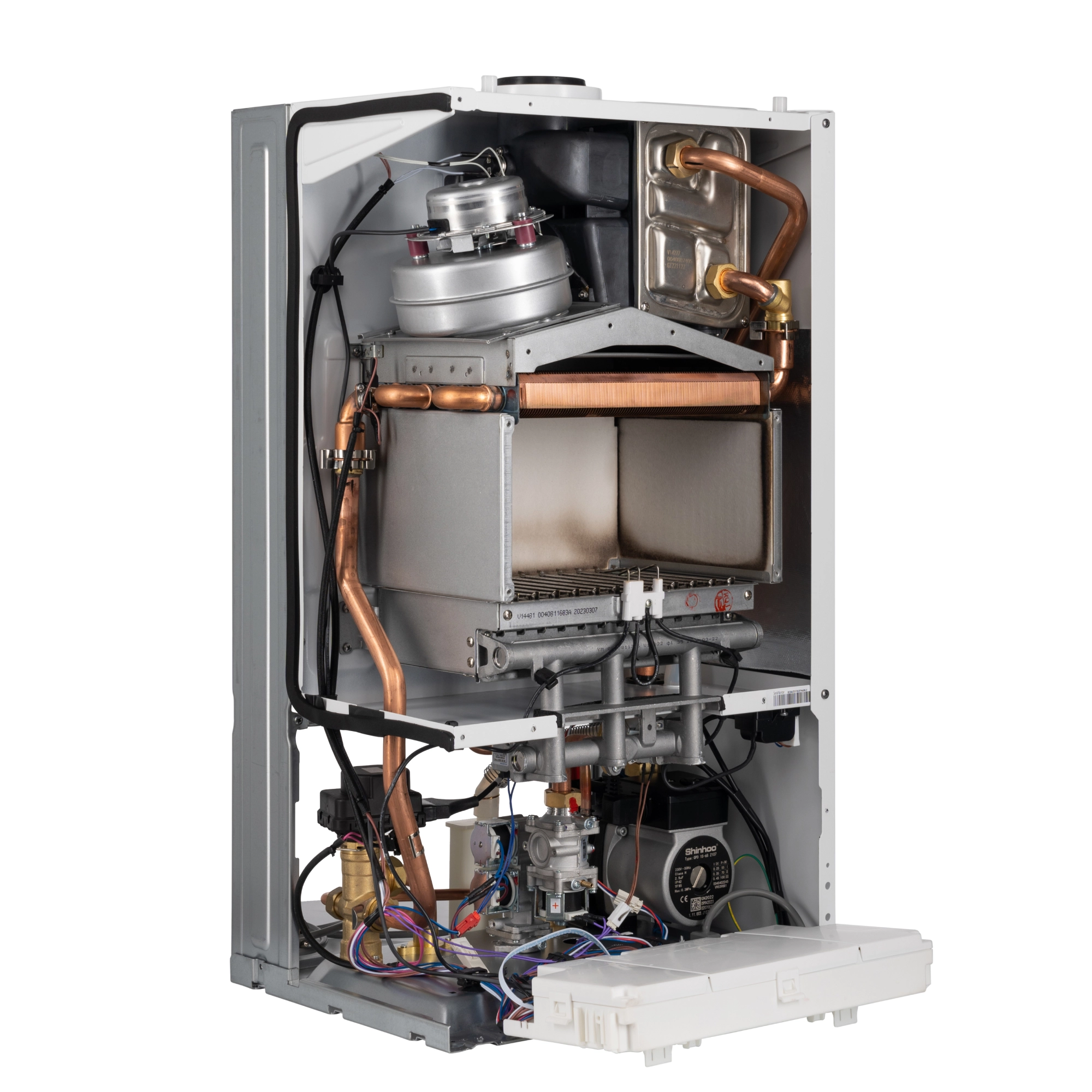

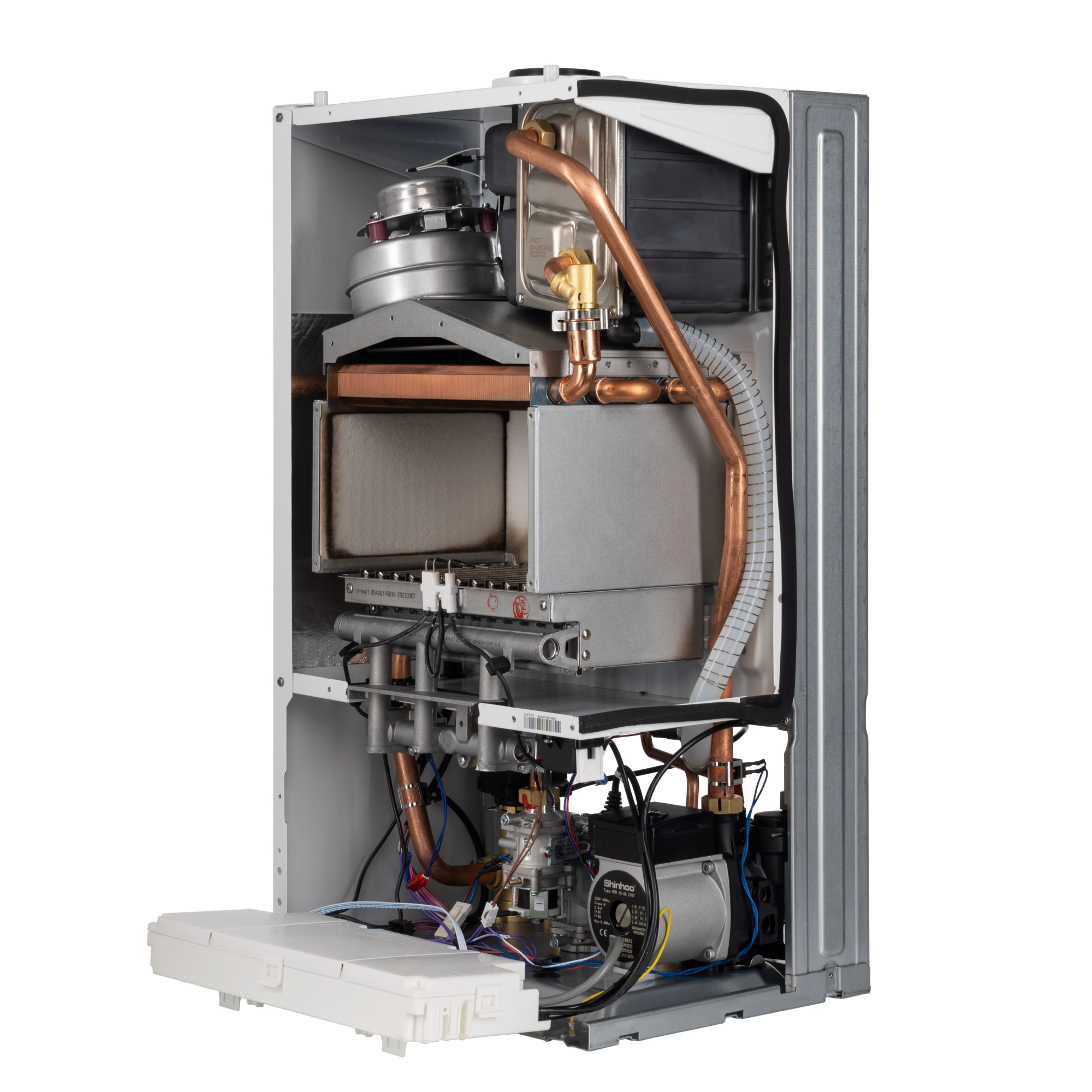

№	ОПИСАНИЕ
1	Выходной гидравлический блок
2	Выходной патрубок

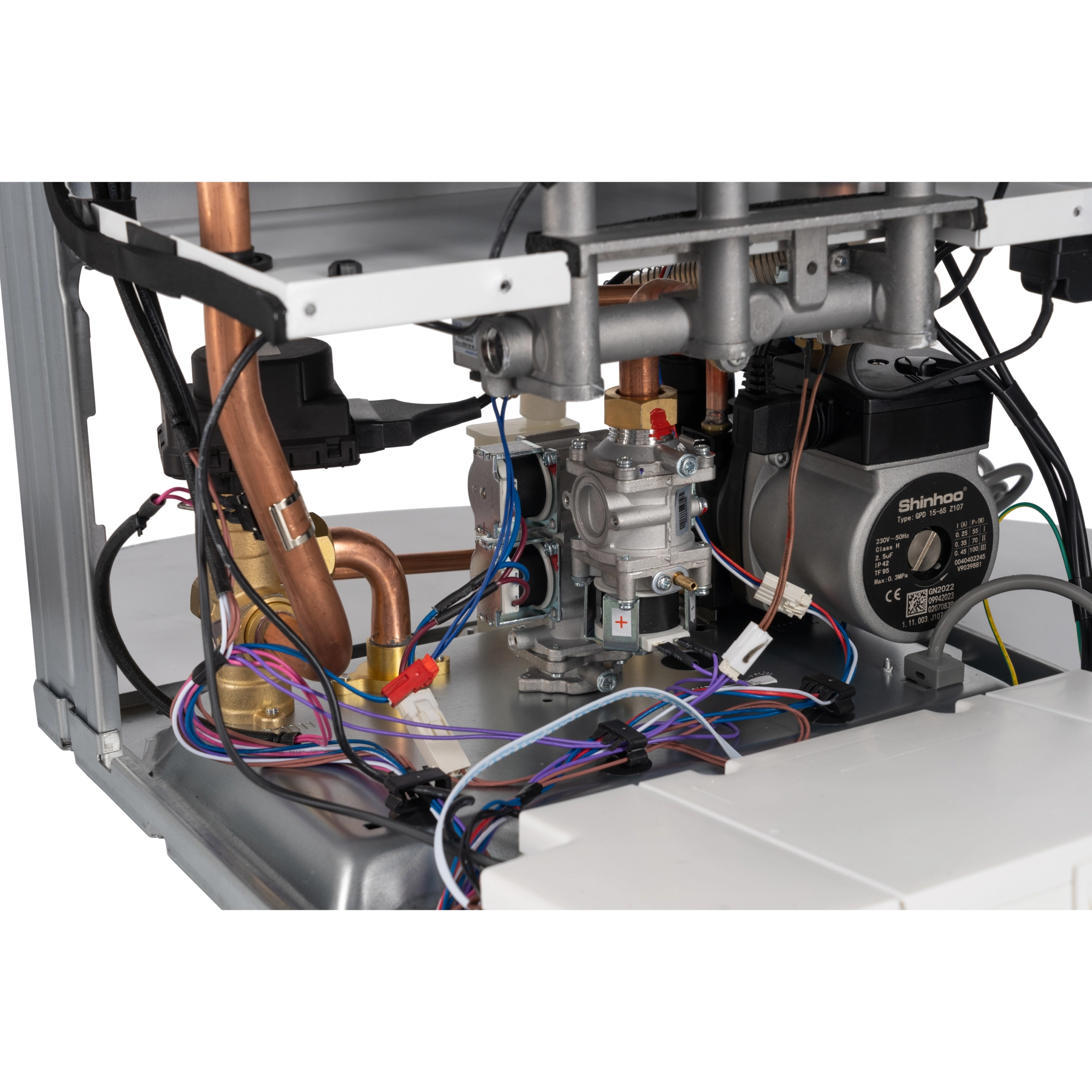

3	Газовый клапан Газовый клапан контролирует поток газа, подаваемого на горелку газового котла и регулирует его, исходя из настроек газового клапана, что обеспечивает безопасность и экономичность эксплуатации
4	Сервопривод 3-х ходового клапана 3-х ходовой клапан регулирует поток теплоносителя в системе отопления и направляет его или на контур отопления или на контур ГВС
5	NTC датчик отопления на подающей линии Датчик NTC (Negative Temperature Coefficient) предназначен для контроля температуры в системе отопления и/или горячего водоснабжения. При повышении температуры электрическое сопротивление датчика NTC уменьшается, при понижении температуры электрическое сопротивление датчика NTC увеличивается
6	Термостат перегрева теплообменника
7	Основной теплообменник
8	Вентилятор дымоудаления Вентилятор предназначен для принудительного отвода дымовых газов и одновременной подачи воздуха в камеру сгорания
9	Электроды розжига и контроля пламени Электроды розжига отвечают за автоматическую подачу искры для воспламенения газовоздушной смеси на газовой горелке. Электрод контроля пламени (электрод ионизации) предназначен для контроля наличия пламени на газовой горелке и прекращения подачи газовоздушной смеси, в случае его отсутствия.
10	Газовая горелка Газовая горелка используется для смешивания воздуха с газом и обеспечивает равномерное сгорание получившейся газовоздушной смеси в камере сгорания за счет воспламенения от искры электродов розжига
11	Газовая рампа Газовая рампа обеспечивает стабильное давление газа перед газовой горелкой и его подачу в требуемом объеме для образования газовоздушной смеси в камере сгорания
12	Трансформатор розжига Трансформатор розжига преобразует сетевое напряжение в высоковольтное, которое создает искру при поступлении на электроды розжига и воспламеняет газовоздушную смесь в камере сгорания
13	NTC датчик отопления на обратной линии Датчик NTC (Negative Temperature Coefficient) предназначен для контроля температуры в системе отопления и/или горячего водоснабжения. При повышении температуры электрическое сопротивление датчика NTC уменьшается, при понижении температуры электрическое сопротивление датчика NTC увеличивается
14	Датчик давления Датчик давления воды служит для измерения давления теплоносителя в системе отопления и блокирует работу газового котла в случае резкого падения давления в контуре отопления
15	Предохранительно-сбросной клапан Предохранительно-сбросной клапан служит для защиты газового котла от превышения давления теплоносителя в системе отопления и обеспечивает автоматический сброс избыточного давления, не позволяя ему достигнуть критических значений
16	Воздухоотводчик Воздухоотводчик предназначен для автоматического удаления воздуха из системы отопления, препятствуя завоздушиванию, тем самым обеспечивая стабильную и безопасную работу системы отопления
17	Циркуляционный насос Циркуляционный насос обеспечивает принудительное движения теплоносителя по замкнутому контуру системы отопления
18	Байпасная линия Байпас предотвращает перегрев основного теплообменника при недостаточной циркуляции в системе отопления
19	Входной гидравлический блок
20	Вход (обратная линия) отопление
21	Вход холодной воды
22	Вход газа
23	Подача теплоносителя в змеевик бойлера
24	Выход (подающая линия) отопление
25	Конденсатосборник
26	Термостат дымового газа
27	Конденсатор

КОД НЕИСПРАВНОСТИ	ОПИСАНИЕ НЕИСПРАВНОСТИ	МЕТОД ПОИСКА И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
SE	Котел отработал заложенное время до проведения технического обслуживания	Свяжитесь с сервисной организацией для проведения работ по техническому обслуживанию котла
FF	Сбой платы управления	1. Замените плату управления
F0	Сбой связи модуля Wi-Fi	1. Проверьте линию соединения между модулем Wi-Fi и платой дисплея 2. Замените модуль Wi-Fi 3. Замените плату дисплея
F1	Отсутствие пламени	1. Электрод ионизации или его соединение замкнуто на корпус газового котла 2. Неисправна цепь электрода ионизации до платы управления (повреждение или намокание) 3. Проверьте давление газа на входе в котел 4. Проверьте исправность газового клапана 5. Проверьте на отсутсвие окисления контактов электрода розжига и ионизации 6. Неисправна плата управления
F2	Неисправность газового клапана	1. Газовый клапан неисправен, проверьте эл. подключения клапана 2. Замените плату управления
F3	Паразитное пламя	1. Газовый клапан не открыт, но имеется сигнал наличия пламени 2. Электрод ионизации или его соединение замкнуто на корпус газового котла
F4	Отсутствие настройки мощности на плате управления	1. Ошибка возникает при замене платы управления. Зайдите в параметр P4, выберите мощность газового котла, загрузите параметр, используя параметр P7
F5	Отсутствие связи панели управления с платой управления	1. Неисправность шлейфа соединения платы управления и платы дисплея 2. Неисправность разъема платы управление или платы дисплея
F7	Плата дисплея неправильно принимает сигналы	1. Неисправность шлейфа соединения платы управления и платы дисплея 2. Неисправность разъема платы управление или платы дисплея
FA	Неисправность запорного клапана № 1 газовой рампы	1. Неисправность электропроводки 2. Неисправность запорного клапана № 1 3. Неисправность платы управления
Fb	Неисправность запорного клапана № 2 газовой рампы	1. Неисправность электропроводки 2. Неисправность запорного клапана № 2 3. Неисправность платы управления
11	Обрыв цепи газового клапана	1. Слишком низкое давление газа 2. Проверьте проводку газового клапана
12	Газовый клапан отключился во время горения	1. Слишком низкое давление газа 2. Проверьте проводку газового клапана
02	Перегрев теплоносителя, неисправность термостата	1. Перегрев защитного термостата 2. Обрыв кабеля термостата 3. Отсутствует/слабая циркуляция 4. Использование теплоносителя (незамерзающей жидкости) с повышенной вязкостью 5. Неисправность циркуляционного насоса
01	Ошибка розжига или газовый клапан не открывается	1. Горелка не загорается с третьей попытки 2. Проверьте наличие вентиляции 3. Если пламя присутствует, но сигнал пламени не обнаружен, проверьте электрод ионизации и цепь 4. Проверьте исправность газового клапана 5. Проверьте давление газа
03	Неисправность вентилятора или пневмореле	1. Вентилятор работает, но пневмореле не замкнуто 2. Обрыв соединительной линии
31	Пневмореле замкнуто при отключенном вентиляторе	1. Вентилятор не работает, но пневмореле замкнуто 2. Короткое замыкание соединительного провода
32	Отключение пневмореле 3 раза в течение 30 мин при работе горелки	1. Обледенение оголовка дымохода 2. Образование конденсата в импульсных трубках прессостата 3. Неправильно смонтирован дымоход 4. Неправильная конфигурация и (или) не установлена диафрагма (ограничительная шайба) в системе дымоудаления 5. Неисправное пневмореле 6. Неисправность электропроводки 7. Неисправность платы управления
33	Ошибка дымоудаления	1. Большое сопротивление дымохода 2. Проверьте максимальную эквивалентную длину дымохода 3. Неисправен датчик скорости вентилятора
04	Ошибка давления воды в системе отопления	1. Низкое давление воды в системе отопления 2. В системе отопления присутствует воздух. Удалите воздух из системы отопления, откройте клапан подпитки системы отопления. Установите давление в системе отопления - 1,5 бар
43	Температура холодной воды на входе в котел на 10 °C выше, чем температура воды на выходе из котла (после теплообменника)	1. Недостаточное давление газа в газопроводе 2. Давление газа на горелке не соответствует настройкам 3. Загрязнен пластинчатый теплообменник 4. Загрязнен основной теплообменник 5. Неисправность одного из двух датчиков NTC системы ГВС и ХВС 6. Большое давление в системе водоснабжения 7. Большой расход холодной воды через пластинчатый теплообменник. Установите ограничитель расхода ХВС перед котлом (см. комплектацию котла) 8. Некорректные настройки платы управления 9. Перепутано подключение ГВС и ХВС
46	Низкое давление в системе отопления или неисправность датчика давления воды	1. Давление воды в системе отопления < 0,4 бар 2. Короткое замыкание соединительного провода датчика давления воды 3. Неисправность датчика давления воды
47	Во время работы циркуляционного насоса датчик давления воды не обнаруживает изменения давления в 0,05 бар	1. Заедание или блокировка циркуляционного насоса 2. Неисправность датчика давления
05	Повышенная температура дымовых газов	1. Слишком высокая температура дымовых газов 2. Обрыв цепи защитного датчика температуры дымовых газов 3. Забит накипью основной теплообменник или отсутствует циркуляция воды через основной теплообменник
44	Ошибка давления воды в системе отопления (при наличии автоматического клапана подпитки)	1. Клапан подпитки отопления автоматически доливает воду 2 раза в течение 24 ч, но давление воды в системе отопления составляет < 0,4 бар 2. Устраните утечку в системе отопления
45	Высокое давление в системе отопления или неисправность датчика давления воды	1. Давление воды в системе отопления ≥ 4,5 бар 2. Короткое замыкание соединительного провода датчика давления воды 3. Неисправность датчика давления воды 4. Неисправность расширительного бака системы отопления
50	Обрыв цепи датчика температуры дымовых газов	1. Слишком высокая температура дымовых газов 2. Неисправность датчика температуры дымовых газов 3. Обрыв кабеля датчика температуры дымовых газов
51	Короткое замыкание датчика температуры дымовых газов	1. Неисправность датчика температуры дымовых газов 2. Короткое замыкание кабеля датчика температуры дымовых газов
52	Неисправность электрода ионизации	1. На электроде ионизации образовался конденсат 2. Электрод ионизации замкнут на корпус котла
53	Ошибка заполнения экономайзера	Датчик уровня конденсата погружен в конденсат
60	Неисправность датчика температуры ГВС (NTC 4)	1. Неисправность датчика NTC4 температуры ГВС 2. Обрыв или короткое замыкание кабеля датчика NTC4
61	Неисправность датчика температуры ГВС (NTC 4)	1. Неисправность датчика NTC4 температуры ГВС 2. Обрыв или короткое замыкание кабеля датчика NTC4
62	Неисправность датчика температуры ХВС (NTC 3)	1. Неисправность датчика NTC3 температуры ХВС 2. Обрыв или короткое замыкание кабеля датчика NTC3
63	Неисправность датчика температуры ХВС (NTC 3)	1. Неисправность датчика NTC3 температуры ХВС 2. Обрыв или короткое замыкание кабеля датчика NTC3
64	Неисправность датчика температуры в бойлере косвенного нагрева	1. Неисправность датчика температуры бойлера косвенного нагрева 2. Обрыв или короткое замыкание соединительного провода датчика температуры в бойлере косвенного нагрева
65	Неисправность датчика температуры в бойлере косвенного нагрева	1. Неисправность датчика температуры бойлера косвенного нагрева 2. Обрыв или короткое замыкание соединительного провода датчика температуры в бойлере косвенного нагрева
07	Неисправность датчика температуры в системе отопления (NTC1)	1. Неисправность датчика NTC1 температуры в системе отопления 2. Обрыв или короткое замыкание соединительного провода датчика температуры в системе отопления
70	Неисправность датчика температуры в системе отопления (NTC1)	1. Неисправность датчика NTC1 температуры в системе отопления 2. Обрыв или короткое замыкание соединительного провода датчика температуры в системе отопления
71	Неисправность датчика температуры в системе отопления (NTC1)	1. Неисправность датчика NTC1 температуры в системе отопления 2. Обрыв или короткое замыкание соединительного провода датчика температуры в системе отопления
72	Неисправность датчика температуры обратной линии системы отопления (NTC2)	1. Неисправность датчика NTC2 температуры обратной линии системы отопления 2. Обрыв или короткое замыкание соединительного провода датчика температуры обратной линии системы отопления
73	Неисправность датчика температуры обратной линии системы отопления (NTC2)	1. Неисправность датчика NTC2 температуры обратной линии системы отопления 2. Обрыв или короткое замыкание соединительного провода датчика температуры обратной линии системы отопления
08	Неисправность системы защиты от замерзания уровня III	1. Температура воды в системе отопления ниже 3 °C (≤ 2 °C)
80	Неисправность датчика наружной температуры	1. Неисправность датчика наружной температуры 2. Обрыв или короткое замыкание соединительного провода датчика наружной температуры
81	Неисправность датчика наружной температуры	1. Неисправность датчика наружной температуры 2. Обрыв или короткое замыкание соединительного провода датчика наружной температуры
82	Неисправность датчика температуры в помещении	1. Неисправность датчика температуры в помещении 2. Обрыв или короткое замыкание соединительного провода датчика температуры в помещении
83	Неисправность датчика температуры в помещении	1. Неисправность датчика температуры в помещении 2. Обрыв или короткое замыкание соединительного провода датчика температуры в помещении
99	Низкий расход холодной воды	1. Датчик протока воды не вращается 2. Расход холодной воды < 1,5 л/мин в течение 30 с подряд

№	Артикул	Название	Замена	Модели
1	0040109157Q	Air chamber
2	0040107920	Frameas-combustionchamber
3	0040815137A	Main heat exchanger
4	0040811740	Burner
5	0040810961B	Segment valve
6	0040401248A	Igniter
7	0040815601	Gas distributor
8	0040402715	Ignition pin
9	0040107921	Frontplateofcombustionchamber
10	0040111034Q	Smoke hood
11	0040401473	Fan
12	0040807405	Condenser
13	0040801788B	Expansion Tank	0040801788D
13	0040801788D	Expension tank
14	0040498010D	Safetytemperaturelimiter
15	0040109392	Heating water outlet pipe
16	0040108355	Pipe for bypass
17	0040107855	Outlet valve body
18	0040400330	Heating Ntc Sensor
19	0040110604	Hot water outlet pipe
20	0040107853	Inlet valve body
21	0040110603	G3/4 nut
22	0040402245	Water Pump
23	0040108314	Expansionwatertankconnectingpipe
24	0040813965	Water pressure safety valve
25	0040401628A	Water pressure sensor
26	0040110953	Heating return pipe
27	0040110068Q	Bottom tray
28	0040402388	Gas valve
29	0040111111	Gas connection pipe
30	0040402267	Power Cord
31	0040205363	coverofcontrolboardbox
32	0041800812	Control board
33	0040205362	Bottomofelectriccontrolpanelbox
34	0040205364	Computerboardfixingbracket
35	0040203770	Electriccontrolboxshaftbracket(left)
36	0040203769	Electriccontrolboxshaftbracket(right)
37	0040205917	Bottom of electric display panel box
38	0041800965C	Display panel
39	0040205916	Cover of display panel box
40	0040109898Q	Bracket column
41	0040108348AQ	Install the fixed hanging plate
42	0040108349AQ	Expansion water tank mounting plate
43	0040109901Q	Left side plate
44	0040109902Q	Right side plate
45	0040107917AQ	Air chamber front cover
46	0040110053Q	Front panel
47	0040810961C	Segment valve(right)
48	0040815137A	Main heat exchanger
49	0040402895	Display board connection
50	0040403074	Wire （weak electric wire）
51	0040402454	Wire（strongelectricwire）
52	0040400388D	Temperature sensor	0040400388L
52	0040400388L	STORAGE TANK SENSOR
53	0040301263A	Condenser connecting pipe
54	0040206138	Condensate collection box
55	0040401516	Smoke temperature limiter
56	0040402341	Fan control panel
57	0040598001B	Packaging box
58	0040823547	LPG nozzle

Работа в каскаде

Технические характеристики продукции и ее потребительские свойства, включая внешний вид, могут отличаться от представленных на сайте.
Производитель оставляет за собой право вносить любые изменения в конструкцию, дизайн, комплектацию и иные характеристики изделия без предварительного уведомления.
В случае расхождения гарантийных условий, указанных на сайте, с гарантийными условиями, указанными в документации, прилагаемой к товару при его продаже (эксплуатационная документация, гарантийный талон), необходимо руководствоваться гарантийными условиями из документации, прилагаемой к товару.

Газовый котел GreenLine 1.30 TI

GreenLine 1.30 TI

Настройки

Подключения

Работа в каскаде
