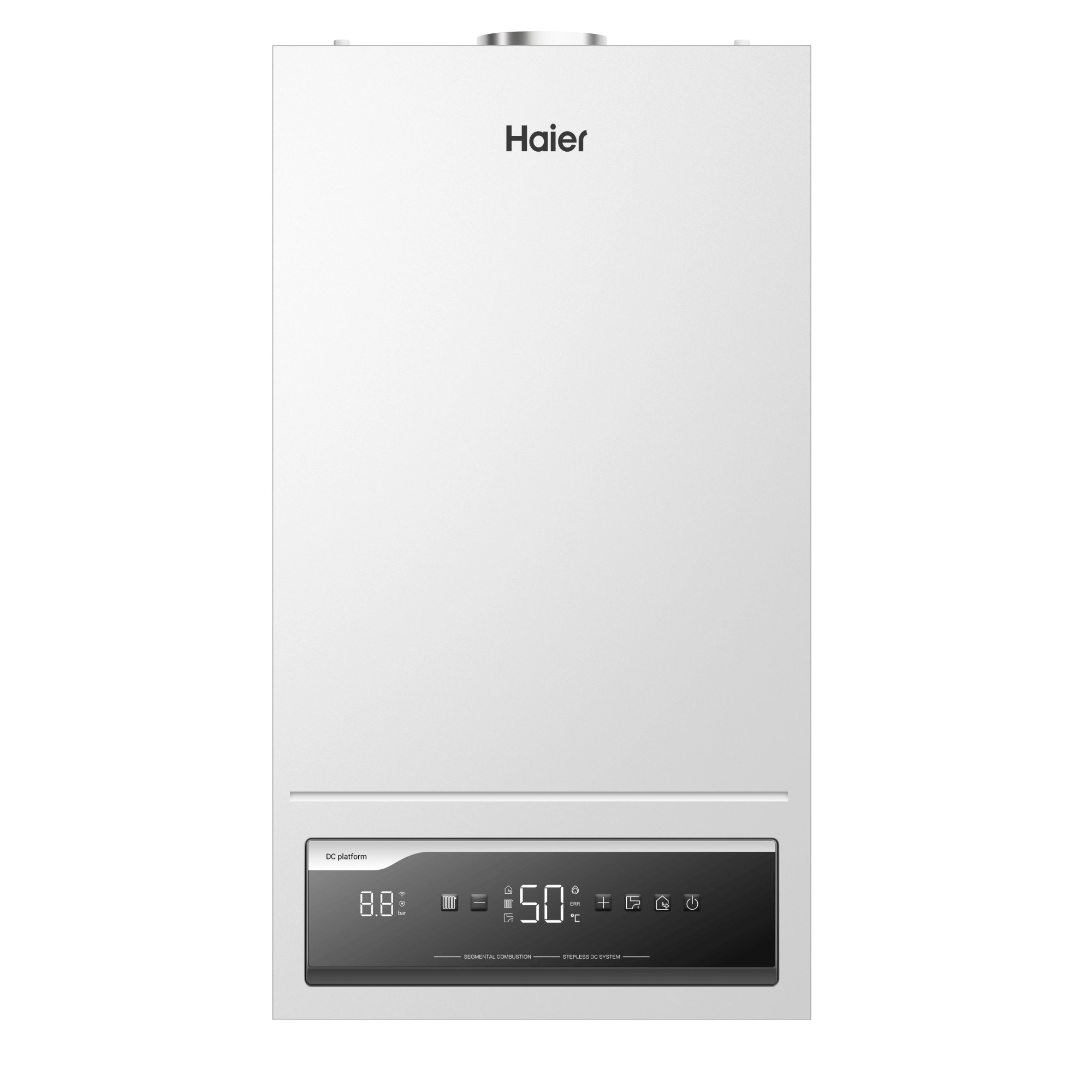

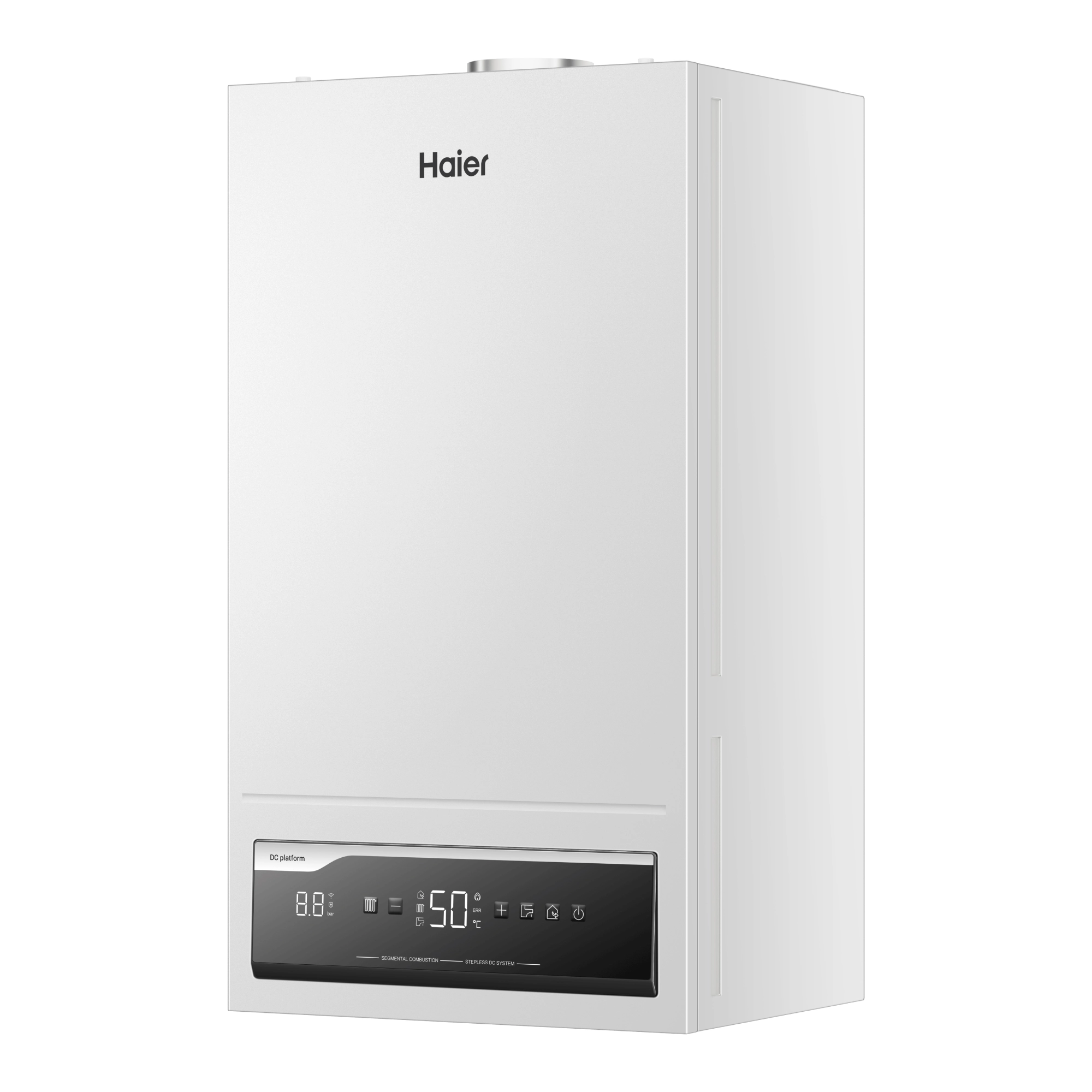

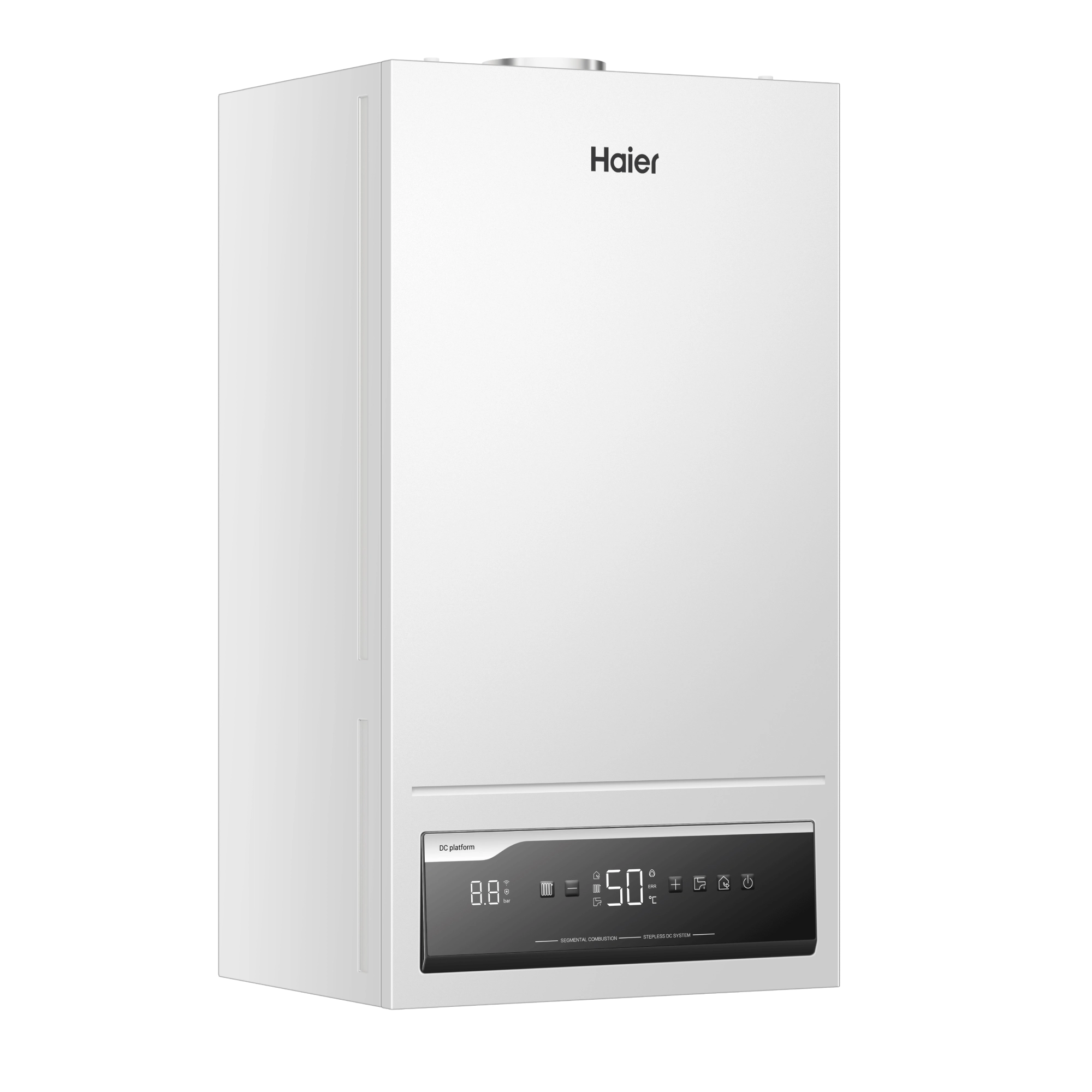

ProLine G 1.32TW

Традиционный одноконтурный газовый котел с возможностью подключения бойлера, функцией Wi-Fi и протоколом OpenTherm

DC платформа
Теплообменник из бескислородной меди
Многоступенчатая горелка
Кнопочное управление
Гидрогруппа латунь
2 LED дисплея
Цифровой манометр
Подключение бойлера
Режим «ECO»
Многоуровневая система безопасности
Автодиагностика
Автоматический перезапуск
Цифровая шина OpenTherm
Wi-Fi управление
Адаптация для ЕАЭС
2 года гарантии

Описание

• Мощность 32 кВт
• Закрытая камера сгорания
• Удаленное управление Wi-Fi + OpenTherm
• Теплообменник из бескислородной меди
• Инновационная газовая рампа с 3-х ступенчатой горелкой
• Элегантный европейский дизайн
• Полная комплектация для подключения бойлера: датчик температуры + 3-х ходовой клапан в комплекте
• Интуитивно понятная панель управления
• Автоадаптация к малым системам отопления
• Возможность подключения термостата
• Интеллектуальная система самодиагностики
• Адаптированы для ЕАЭС, стабильно работают:
- При давлении газа от 3,5 мбар
- При напряжении от 110 В
• Гарантия – 2 года на газовый котел

Документация

Артикул

GE0QPNE01RU

EAN

6941467388215

Характеристики Размеры Панель управления Настройки Подключения Аксессуары Устройство EVO App Перевод на сжиженный газ Запчасти

Конструкция и внешний вид

Камера сгорания Закрытая

Платформа DC

Тип управления Кнопочное

Количество контуров, шт 1

Количество теплообменников, шт 1

Материал теплообменника отопления Бескислородная медь по технологии «Oxygen-free»

Материал передней панели Металл

Удаленное управление Wi-Fi + OpenTherm

Количество дисплеев, шт 2

Вентилятор Модулируемый

Насос 3-х скоростной

Горелка 3-ступенчатая

Гидрогруппа Латунь

Способ установки Настенный

Тип монтажа Вертикальный

Общие характеристики

Мощность, кВт 32

Тип используемого газа Природный газ

Номинальное давление природного газа, мбар 20

Присоединительное давление природного газа, мбар 3,5 - 25

Диапазон тепловой мощности горелки (мин.-макс.), кВт 4,0 - 35,0

Диапазон тепловой мощности в режиме отопление (мин.-макс.), кВт 3,4 - 32,0

Максимальный расход природного газа, м3/час 3,7

Максимальное потребление сжиженного газа, кг/час 2,88

КПД, % 93

Минимальная/максимальная температуры дымовых газов, °C 55/135

Отопление

Диапазон регулирования температуры отопления, °C 35 - 85

Максимальная температура нагрева воды, °C 90

Максимальное давление в системе отопления, бар 3

Объем расширительного бака, л 10

Давление в расширительном баке, бар 1

Электричество

Номинальное напряжение, В 230

Диапазон рабочего напряжения, В 110 - 250

Частота, Гц 50

Потребляемая мощность, Вт 125

Класс защиты от поражения электрическим током Класс 1

Степень защиты IPX4

Подключение к электропитанию Кабель питания с вилкой

Длина кабеля питания, м 1,5

Сечение кабеля питания, мм2 3x1,5

Подключения

Отопление подача, дюйм 3/4

Отопление обратка, дюйм 3/4

Вход холодной воды, дюйм 1/2

Выход горячей воды, дюйм 3/4

Подсоединение к системе газоснабжения, дюйм 3/4

Подсоединение к системе дымоудаления, мм 60/100

Габариты товара

Высота, мм 725

Ширина, мм 400

Глубина, мм 325

Размеры (ВхШхГ), мм 725 x 400 x 325

Вес нетто, кг 35,5

Габариты упаковки

Высота упаковки, мм 783

Ширина упаковки, мм 455

Глубина упаковки, мм 403

Размеры упаковки (ВхШхГ), мм 783 x 455 x 403

Объем брутто, м3 0,144

Вес брутто, кг 37,5

Гарантия и срок службы

EAN 6941467388215

Срок гарантии, лет 2

Срок службы, лет 15

Страна производства Китай



3/4”	3/4”	3/4”	1/2”	3/4”

№	НАЗВАНИЕ	ОПИСАНИЕ
1	Дополнительный дисплей	Отображает давление в системе отопления и срабатывание защитной функции «Antifreeze».
2	Кнопка «Отопление»	В зависимости от длительности нажатия имеет разное назначение. Длительное нажатие (5 сек. и более) вкл. или откл. функцию отопления. При включенной функции на дисплее отображается соответствующая иконка. Однократное нажатие переводит котел в режим изменения целевой температуры отопления. В случае бездействия в течении 5 сек. режим установки температуры автоматически отключается, в память заносится последнее установленное значение температуры.
3	Кнопка «-»	Используется для уменьшения температуры отопления или горячей воды, изменения параметров в меню, переключения функций и др.
4	Основной дисплей	Отображает основные параметры и режимы работы котла и сервисную информацию при настройке. При возникновении неисправности система самодиагностики выводит соответствующий буквенно-цифровой код.
5	Кнопка «+»	Используется для увеличения температуры отопления или горячей воды, изменения параметров в меню, переключения функций и др.
6	Кнопка «Горячая вода»	В зависимости от длительности нажатия имеет разное назначение. Длительное нажатие (5 сек. и более) вкл. или откл. функцию приготовления горячей воды. При включенной функции на дисплее отображается соответствующая иконка. Однократное кратковременное нажатие переводит котел в режим изменения целевой температуры горячей воды. В случае бездействие в течении 5 сек. режим установки температуры автоматически отключается, в память заносится последнее установленное значение температуры.
7	Кнопка «ECO»	Используется для вкл. или откл. работы прибора в энергосберегающем режиме «ECO» с пониженной температурой отопления. При активной функции на дисплее отображается соответствующая иконка.
8	Кнопка «ON/OFF»	Предназначена для включения или выключения газового котла, а при блокировке котла в случае некорректной работы и/или возникновения нештатной ситуации, с отображением кода неисправности на дисплее, нажатие на кнопку производит сброс ошибки и перезапуск котла.

№	НАЗВАНИЕ	ОПИСАНИЕ
	Показание давления в системе отопления	Отображается давление теплоносителя в системе отопления в режиме реального времени.
	Wi-Fi	Символ горит в случае подключенного модуля Wi-Fi к домашней сети при использовании функции удаленного управления.
	Режим «Antifreeze»	Символ горит при работе котла в режиме антизамерзания «Antifreeze».
	Единицы давления воды	Единицы измерения давления теплоносителя в системе отопления.
	Значок отображения температуры и кода неисправности	В режиме работы отображается реальная температура в соответствующем контуре. При настройке/изменении реальная температура изменяется на целевую. При возникновении аварийной ситуации индикация температуры заменяется на буквенно-цифровой код неисправности.
	Режим «ECO»	Символ горит, когда котел работает в режиме энергосбережения.
	Отопление	Символ горит, когда котел имеет возможность работать на отопление. Мигает при поступлении запроса на включение котла на отопление и его работе в этом режиме.
	Горячая вода	Символ горит, когда котел имеет возможность работать на нагрев ГВС. Мигает при поступлении запроса на включение котла в режиме ГВС и его работе в этом режиме.
	Значок пламени	Символ горит при фиксации пламени на горелке.
	Неисправность	При нормальной работе котла символ не активен. Мигает при возникновении неисправности и отображении совместно с буквенно-цифровым кодом неисправности.
	Единицы измерения температуры	Градусы Цельсия.

Настройки

1. Вход в меню настройки газового клапана Включите котел. Нажмите кнопку «ECO» 4 раза подряд, и на дисплее отобразится «PL».

2. Настройка минимального давления газа Нажмите кнопку «Отопление» и на дисплее отобразится «L0». Отрегулируйте минимальное давление газа с помощью кнопок «+» и «−». Для сохранения настроек и выхода из параметра «L0» повторно нажмите кнопку «Отопление».

3. Настройка максимального давления газа Для настройки максимального давления газа с помощью кнопок «+» и «−» смените «PL» на «PH».

4. Нажмите кнопку «Отопление» и на дисплее отобразится «H1».

5. Отрегулируйте максимальное давление газа с помощью кнопок «+» и «−».

6. Для сохранения настроек и выхода из параметра «H1» повторно нажмите кнопку «Отопление».

7. Выход из меню настройки газового клапана

(1) Выключите питание, а затем включите питание для выхода из меню настройки газового клапана.
(2) Если в течение 3 минут горелка не включается, автоматически выполняется выход из меню настройки газового клапана.
(3) Если горелка работает непрерывно в течение 60 минут, или вы нажали кнопку ВЫКЛ, или в случае возникновения какой-либо неисправности автоматически выполняется выход из меню настройки газового клапана.

8. Параметры давления газа на форсунках

	Мин, мбар		Макс, мбар
Модель	NG	LPG	NG	LPG
ProLine G 1.24TW	1,6	2,4	11,0	14,4
ProLine G 1.32TW	1,6	2,4	11,0	14,4
ProLine G 1.40TW	1,6	2,4	11,5	13,0
ProLine G 2.24TW	1,6	3,2	11,0	14,4
ProLine G 2.32TW	1,6	2,4	11,0	14,4

1. Выключите котел. Нажмите и удерживайте одновременно кнопки «+» и «−», и через 5 с на дисплее отобразится «00».

2. Нажмите кнопку «+», чтобы на дисплее отобразилось «10».

3. Нажмите кнопку «Отопление» и на дисплее отобразится «P0».

4. Нажмите кнопку «+» для выбора необходимого параметра меню.

5. Нажмите кнопку «Отопление» для входа в выбранный параметр меню. Измените значение параметра с помощью кнопок «+» и «−».

6. Для сохранения настроек повторно нажмите кнопку «Отопление».

7. Выход из меню настройки параметров:

(1) Если Вы три раза подряд введете неправильный пароль или в течение 30 с подряд не будет нажата ни одна кнопка, плата дисплея выйдет из режима настройки параметров.
(2) После изменения параметров выход из меню производится при одновременном нажатии и удержании кнопок «+» и «−» в течение 5 с, или если в течение 30 с подряд не будет нажата ни одна кнопка.

Таблица настройки параметров меню 10

Параметр

Наименование

Заводские значения

Диапазон

Параметр P0 отвечает за выбор режима работы котла в зависимости от типа котла и конфигурации системы горячего водоснабжения. Двухконтурные модели имеют заводскую настройку 00, а одноконтурные – 01.

Выбор режима работы

00 – Отопление + нагрев ГВС с помощью пластинчатого теплообменника
01 – Отопление + бак косвенного нагрева
02 – Только отопление
03 – Только бак косвенного нагрева

Параметр P5 отвечает за настройку типа газа, на котором работает котел. Заводская настройка работы котла на природном газе, для перевода котла на сжиженный газ необходимо произвести замену форсунок и поменять параметр на 30.

Тип газа

00 – NG (природный газ)
30 – LPG (сжиженный газ)

Параметр P8 отвечает за настройку логики работы горелки. С помощью изменения настроек данного параметра можно выбирать кол–во сегментов горелки при работе при работе с минимальной мощностью в режиме горячего водоснабжения на уровне 1/3, 2/3 или 3/3. Чем меньше кол–во сегментов горелки в работе, тем меньше минимальная тепловая мощность.

Активные сегменты горелки при работе «ГВС»

01 – Сегменты горелки неактивны. На минимальной мощности работает вся горелка, мощность модулируется только газовым клапаном
02 – Активны 2 сегмента горелки. На минимальной мощности работают два сегмента горелки, мощность модулируется газовым клапаном и одним дополнительным запорным клапаном на газовой рампе
03 – Активны все 3 сегмента горелки. На минимальной мощности работает один центральный сегмент горелки, мощность модулируется регулируется газовым клапаном и двумя дополнительными запорными клапаноми на газовой рампе

Параметр P9 отвечает за настройку логики работы горелки. С помощью изменения настроек данного параметра можно выбирать кол–во сегментов горелки при работе при работе с минимальной мощностью в режиме отопления на уровне 1/3, 2/3 или 3/3. Чем меньше кол–во сегментов горелки в работе, тем меньше минимальная тепловая мощность.

Активные сегменты горелки при работе «Отопление»

Параметр PC переключает режим работы приоритета температурных NTC датчиков системы отопления. Заводская настройка работы котла по температуры теплоносителя. В случае установки NTC датчика комнатной или уличной температуры необходимо изменить параметр соответствующим образом для изменения логики работы котла.

Сенсор

00 – NTC датчик температуры теплоносителя
01 – NTC датчик комнатной температуры
02 – NTC датчик уличной температуры (погодозависимое управление)

Параметр A1 отвечает за специальную программу удаления воздуха. При активной программе, в момент первого запуска и/или при длительном отключении электричества программа запускается автоматически и на дисплее начнется обратный отсчет 99–98–97–>... При этом запускается специальная логика работы циркуляционного насоса и сервопривода 3–х ходового клапана.

Программа удаления воздуха из системы отопления

00 – Выключено
01 – Включено

Параметр A2 отвечает за режим работы циркуляционного насоса. При условии эксплуатации в северных районах или при наличии гидроразделителя рекомендуется устанавливать постоянный режим работы насоса.

Режим работы насоса

00 – Работа с выбегом. Во время работы горелки циркуляционный насос работает постоянно. После отключения горелки насос 5 минут работает и выключается на 20 минут, после чего включается на 1 минуту (цикл 1 минута работы и 20 минут простоя повторяется до очередного включения горелки)
01 – Циркуляционный насос работает до достижения установленной температуры комнатного термостата (пока клемма TA замкнута). После достижения установленной температуры (при размыкании клеммы TA) насос выключается.
02 – Постоянная работа циркуляционного насоса

Параметр A6 отвечает за степень открытия газового клапана при розжиге. Данный параметр связан с настройками максимального и минимального давления газа на горелке. Значение смещения = отображаемое значение параметра – 50 (Пример: когда отображаемое значение на дисплее 50, значение смещения = 0). Чем выше значение смещения, тем сильнее открывается газовый клапан при розжиге горелки и наоборот.

Степень открытия газового клапана при розжиге

00–A0%
Примечание: A0 = 100%

В журнале ошибок фиксируются и отображаются последние 10 ошибок в хронологическом порядке. Просмотр журнала ошибок полезен при проведении диагностики и поиске неисправностей.

Журнал ошибок

–

Код ошибки

Параметр b8 позволяет активировать режим отображения расхода горячей воды (зафиксированный датчиком расходомером), протекающей через вторичный теплообменник при использовании функции нагрева ГВС. При активации функции на дисплее попеременно отображается расход воды (л/мин) и фактическая температура горячей воды при открытии водоразборного крана.

Отображение на дисплее расхода горячей воды

00 – Выключено
01 – Включено

Параметр C0 позволяет установить минимальную пороговую температуру отопления ниже которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Минимальная температура отопления

20–45 °C

Параметр C1 позволяет установить максимальную пороговую температуру отопления выше которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Максимальная температура отопления

45–85 °C

Параметр C4 отвечает за изменение гистрезиса (зоны не чувствительности) температуры системы отопления. Чем выше установленное значение, тем больше остывает система отопления до повторного включения горелки котла и наоборот, чем ниже установленное значение гистерезиса, тем меньше остывает система отопления до повторного включения.

Гистерезис температуры системы отопления

SET − (0–30 °C)

Параметр C7 используется для изменения времени работы котла с минимальной мощностью после включения горелки в режиме отопления. По заложенной логике, после розжига горелки автоматика принудительно ограничивает мощность на время, установленное в данном параметре. В течении этого времени автоматика проводит анализ, используя показания температурных датчиков подающей и обратной линии отопления и принимает решение, по какому из алгоритмов производить дальнейшую работу. Увеличение временного интервала позволяет более корректно подстраивать работу котла в маленьких системах отопления.

Время работы на минимальной мощности нагрева после запуска горелки в режиме отопления

00–99 (мин)

Параметр C9 позволяет ограничить время работы горелки после достижения заданной температуры системы отопления. При изменении значения параметра = 00, меняется логика работы, автоматика учитывает только ограничение максимально возможной работы котла, установленного в параметре CA (заводская установка 12 часов).

Время работы горелки

00 – Выключен
01–72 (x 10 мин)

Параметр Cb предоставляет возможность настраивать время задержки при повторном включении горелки. Настройка имеет гибкую конфигурацию, позволяющую адаптировать котел к различным климатическим зонам, конфигурации систем отопленияи режимам работы. Увеличивая данный параметр, будет пропорционально увеличиваться время простоя котла до следующего розжига, которое зависит не только от настроек данного параметра, но и от установленной пользователем целевой температуры.

Задержка повторного включения котла в режиме отопления

01–60 мин

Установленная температура отопления, °C	Значения параметра Cb
	02	05	10	15	20	25	30	35	40	45	50	55	60
	Временная задержка, мин
≤ 20	2	5	10	15	20	25	30	35	36,5	38	60	104	140
21–25	2	4,5	9	14	18,5	23	27,5	32	33,5	35	60	96	130
26–30	2	4	8,5	12,5	16,5	20,5	25	29	30,5	32	55	87	120
31–35	2	4	7,5	11	15	18,5	22	25,5	27,5	29	50	79	110
36–40	2	3,5	6,5	10	13	16,5	19,5	22,5	24,5	26	45	71	100
41–45	2	3	6	8,5	11,5	14	17	19,5	21,5	23	40	63	90
46–50	2	3	5	7,5	9,5	12	14	16,5	18,5	20	35	55	80
51–55	2	2,5	4,5	6	8	10	11,5	13,5	15,5	17	30	47	70
56–60	2	2	3,5	5	6	7,5	9	10,5	12,5	14	25	39	60
61–65	2	1,5	2,5	3,5	4,5	5,5	6,5	7	9	11	20	31	50
66–70	2	1,5	2	2,5	2,5	3	3,5	4	6	8	15	23	40
≥ 70	2	1,5	1,5	2	2	2,5	3	3,5	4,5	5	10	15	30

Параметр CU используется для изменения пропорции понижения температуры при работе котла в режиме энергосбережения «ECO». Выбрав соответствующее процентное соотношение, автоматика будет его в соответствующем соотношении от установленной пользователем целевой температуры.

Установка понижения температуры в режиме «ECO»

20–A0%
Примечание: A0 = 100%

Параметр d0 позволяет установить минимальную пороговую температуру горячей воды ниже которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Минимальная температура ГВС

25–45 °C

Параметр d1 позволяет установить максимальную пороговую температуру горячей воды выше которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Максимальная температура ГВС

45–65 °C

Параметр d5 позволяет установить максимальную пороговую температуру горячей воды, при превышении которой произойдет принудительное выключение горелки.

Максимальная температура отключения горячей воды

55–70 °C

Параметр db устанавливает значение минимального расхода воды системы ГВС для включения режима нагрева горячей воды.

Включение горелки при расходе ГВС

26–35 (x 0,1 л/мин)

Параметр dC устанавливает значение минимального расхода воды системы ГВС для выключения режима нагрева горячей воды.

Выключение горелки при расходе ГВС

10–25 (x 0,1 л/мин)

Параметр h1 позволяет установить минимальную пороговую температуру нагрева воды в бойлере ниже которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Минимальная температура бойлера косвенного нагрева

25–45 °C

Параметр h2 позволяет установить максимальную пороговую температуру нагрева воды в бойлере выше которой, температура с панели управления в обычном режиме эксплуатации не устанавливается.

Максимальная температура бойлера коcвенного нагрева

45–75 °C

2. Нажмите кнопку «+», чтобы на дисплее отобразилось «15».

3. Нажмите кнопку «Отопление» и на дисплее отобразится «A0».

4. Нажмите кнопку «+» для выбора необходимого параметра меню.

6. Для сохранения настроек снова нажмите кнопку «Отопление».

7. Выход из меню настройки параметров:

(1) Если Вы три раза подряд введете неправильный пароль или в течение 30 с подряд не будет нажата ни одна кнопка, плата дисплея выйдет из режима настройки параметров.
(2) После изменения параметров из меню производится при одновременном нажатии и удержании кнопок «+» и «−» в течение 5 с, или если в течение 30 с подряд не будет нажата ни одна кнопка.

Таблица настройки параметров меню 15

Параметр

Наименование

Заводские значения

Диапазон

Параметр A0

Wi–Fi

00 – Выключен
01 – Включен

Программа удаления воздуха из системы отопления

00 – Выключено
01 – Включено

Режим работы насоса

Параметр A3

Отображение ошибки ERR 33 на дисплее (ошибка дымоудаления)

00 – Выключено
01 – Включено (DC–вентилятор)

Параметр A4

Функция сброса неисправности ERR 01 (неисправность газового клапана)

00 – Функция автоматического сброса ошибки отсутствует
01–99 (мин); функция сброса ошибки доступна по истечении определенного периода времени

Параметр A5

Регулировка скорости вращения вентилятора при мощности котла ниже 85%

00–99 (DC–вентилятор)

Степень открытия газового клапана при розжиге

00–A0

Параметр A7

Регулировка скорости вращения вентилятора при мощности котла выше 85%

00–99 (DC–вентилятор)

Параметр A8

Контроль подачи на горелку дополнительного объема воздуха

00–А0. Воздушная компенсация прекращается при достижении контрольного значения * 90% (DC–вентилятор)

Параметр A9

< Параметр не используется >

00 – Выключено
01 – Включено

Параметр AA

Настройка чувствительности датчика давления воды в системе отопления

00 – Функция отсутствует
01–99

Параметр Ab

Время обнаружения повышенной температуры на выходе из основного теплообменника

00–99 (сек)

Параметр AC

Рост температуры на выходе из основного теплообменника

00–99. Фактическое значение = отображаемое значение / 2

Параметр Ad

< Параметр не используется >

–

00–99

Параметр AE

< Параметр не используется >

00–99

Параметр b0

Функция для предотвращения закисания ротора насоса и 3–х ходового клапана

00–99 (ч)

Параметр b1

Функция для предотвращения закисания ротора насоса

05–30 с (каждые 24 ч)

Параметр b2

Функция для предотвращения закисания 3–х ходового клапана

10–30 с (каждые 24 ч)

Параметр b3

Напоминание о необходимости технического обслуживания

01–50 (*100 ч)

Параметр b4

Время работы системы отопления

*100 ч

Параметр b5

Время работы системы ГВС

*100 ч

Журнал ошибок

–

Код ошибки

Отображение на дисплее расхода ГВС

00 – Выключено
01 – Включено

Параметр b9

Отображение на дисплее расхода воды в системе отопления

00 – Выключено
01 – Включено

Параметр bA

Номер версии основной программы

Параметр bb

Отображение номера версии программы

Минимальная температура отопления

20–45 °C

Максимальная температура отопления

45–85 °C

Параметр C2

Значение температуры защиты дымохода от перегрева

00–99 °C
00 – Неактивно
A0 – Реле температуры дымохода

Параметр C3

Температура запуска системы отопления при включении питания

SET − (0–10 °C)

Гистерезис температуры системы отопления

SET − (0–30 °C)

Параметр C5

Температура отключения системы отопления (время горения < 3 мин)

SET + (0–20 °C)

Параметр C6

Температура отключения системы отопления (время горения ≥ 3 мин)

SET + (0–20 °C)

Время работы на минимальной мощности нагрева после запуска горелки в режиме отопления

00–99 мин

Параметр C8

Ограничение скорости нагрева в течение первой минуты

00–99 * 100 об/мин (DC–вентилятор)

Время работы горелки

00 – Выключен
01–72 (x 10 мин)

Параметр CA

Максимальное время работы на систему отопления без остановки

01–24 ч

Задержка повторного включения котла в режиме отопления

01–60 мин

Установленная температура отопления, °C	Значения параметра Cb
	02	05	10	15	20	25	30	35	40	45	50	55	60
	Временная задержка, мин
≤ 20	2	5	10	15	20	25	30	35	36,5	38	60	104	140
21–25	2	4,5	9	14	18,5	23	27,5	32	33,5	35	60	96	130
26–30	2	4	8,5	12,5	16,5	20,5	25	29	30,5	32	55	87	120
31–35	2	4	7,5	11	15	18,5	22	25,5	27,5	29	50	79	110
36–40	2	3,5	6,5	10	13	16,5	19,5	22,5	24,5	26	45	71	100
41–45	2	3	6	8,5	11,5	14	17	19,5	21,5	23	40	63	90
46–50	2	3	5	7,5	9,5	12	14	16,5	18,5	20	35	55	80
51–55	2	2,5	4,5	6	8	10	11,5	13,5	15,5	17	30	47	70
56–60	2	2	3,5	5	6	7,5	9	10,5	12,5	14	25	39	60
61–65	2	1,5	2,5	3,5	4,5	5,5	6,5	7	9	11	20	31	50
66–70	2	1,5	2	2,5	2,5	3	3,5	4	6	8	15	23	40
≥ 70	2	1,5	1,5	2	2	2,5	3	3,5	4,5	5	10	15	30

Параметр CC

< Параметр не используется >

Параметр Cd

< Параметр не используется >

Параметр CE

< Параметр не используется >

Параметр CF

< Параметр не используется >

Параметр Ch

< Параметр не используется >

Параметр CJ

< Параметр не используется >

Параметр CL

< Параметр не используется >

Параметр CP

Максимальное время автоматической подпитки системы отопления

01–30 мин

Установка понижения температуры в режиме «ECO»

20–A0%.
Примечание: A0 = 100%

Параметр CH

Регулировка максимальной мощности системы отопления

00–A0% (процент от максимальной мощности модели)

Минимальная температура ГВС

25–45 °C

Максимальная температура ГВС

45–65 °C

Параметр d2

Температура запуска системы ГВС

SET – (0–10 °C)

Параметр d3

Время работы циркуляционного насоса в режиме ГВС

10–90 с

Параметр d4

Температура отключения системы ГВС

SET + (0–20 °C)

Максимальная температура отключения горячей воды

55–70 °C

Параметр d6

Время ожидания переключения с режима ГВС на режим отопления

01–10 мин

Параметр d7

Максимальное время работы в режиме ГВС

1–24 ч

Параметр d8

Температура отключения нагрева воды основного теплообменника в режиме ГВС (двухконтурный котел)

86–95 °C

Параметр d9

Температура воды на выходе из основного теплообменника в режиме ГВС (двухконтурный котел)

75–85 °C

Параметр dA

Задержка включение горелки в режиме ГВС

05–99 (x 0,1 с)

Включение горелки при расходе ГВС

26–35 (x 0,1 л/мин)

Выключение горелки при расходе ГВС

10–25 (x 0,1 л/мин)

Параметр dd

Температура запуска функции быстрого нагрева в режиме ГВС

SET − (6–10 °C)

Параметр dE

Функция быстрого нагрева в режиме ГВС (горелка не работает): температура отключения ГВС

SET + (0–10 °C)

Параметр dF

Функция быстрого нагрева в режиме ГВС (горелка работает): температура отключения ГВС

SET + (0–5 °C)

Параметр dh

Функция быстрого нагрева в режиме ГВС (горелка работает): температура запуска нагрева

SET (ГВС) + (0–5 °C)

Параметр dJ

Функция быстрого нагрева в режиме ГВС (горелка работает): температура отключения нагрева

SET (ГВС) + (6–10 °C)

Параметр dL

Максимальное время работы функции быстрого нагрева в режиме ГВС

01–99 мин

Параметр dP

Мощность сгорания при работе функции быстрого нагрева в режиме ГВС

00–99 (x 10 ШИМ)

Параметр dU

Процент снижения мощности

00–A0%

Параметр h0

Управление бойлером косвенного нагрева

00 – Датчик NTC
01 – Термостат

Минимальная температура бойлера косвенного нагрева

25–45 °C

Максимальная температура бойлера коcвенного нагрева

45–75 °C

Параметр h3

Температура запуска нагрева бойлера косвенного нагрева от заданного значения температуры при включении питания газового котла

SET – (0–10 °C)

Параметр h4

Температура запуска нагрева бойлера косвенного нагрева от заданного значения температуры в режиме ожидания газового котла

SET – (0–20 °C)

Параметр h5

Температура отключения нагрева бойлера косвенного нагрева

SET + (0–10 °C)

Параметр h6

Задержка переключения с режима ГВС на режим отопления

01–10 мин

Параметр h7

Максимальное время работы для системы ГВС с накопительным бойлером

1–24 ч

Параметр h8

Температура отключения греющего контура для нагрева бойлера косвенного нагрева

86–95 °C

Параметр h9

Температура включения греющего контура для нагрева бойлера косвенного нагрева

75–85 °C

Параметр hA

< Параметр не используется >

Параметр hb

< Параметр не используется >

Параметр hC

< Параметр не используется >

Параметр hd

< Параметр не используется >

Параметр hE отвечает за поддержание температуры воды в бойлере выше 75 °C в течение 35 мин. Во время выполнения мигает температура 75 °C.

Режим «Антилегионелла»

00 – Выключен
01 – Включен

Параметр J0

Мощность горелки при работе системы защиты от замерзания

00–99 x 10 ШИМ

Параметр J1

Температура включения 1–го уровня защиты от замерзания

≤ 8 °C

05–08 °C

Параметр J2

Температура отключения 1–го уровня защиты от замерзания

≥ 10 °C Работа в течение 5 мин

09–15 °C

Параметр J3

Температура включения 2–го уровня защиты от замерзания

≤ 5 °C

4–6 °C

Параметр J4

Температура отключения 2–го уровня защиты от замерзания

≥ 30 °C

20–40 °C

Параметр J5

Температура включения 3–го уровня защиты от замерзания

≤ 2 °C

1–2 °C

Параметр J6

Температура отключения 3–го уровня защиты от замерзания

≥ 4 °C

3–5 °C

Параметр J7

Мощность горелки в режиме защиты от замерзания. Защита бойлера косвенного нагрева NTC (NG)

00–99 x 10 ШИМ

Параметр J8

Мощность горелки в режиме защиты от замерзания. Защита бойлера косвенного нагрева NTC (LPG)

00–99 x 10 ШИМ

Параметр J9

Температура запуска системы защиты от замерзания. Защита бойлера косвенного нагрева

≤ 10

03–20 °C

Параметр JA

Температура отключения системы защиты от замерзания. Защита бойлера косвенного нагрева

≥ Температура запуска +10 °C

05–20 °C

2. Нажмите кнопку «+», чтобы на дисплее отобразилось «17».

3. Нажмите кнопку «Отопление» и на дисплее отобразится «P0».

4. Нажмите кнопку «+» для выбора необходимого параметра меню.

6. Для сохранения настроек снова нажмите кнопку «Отопление».

7. Выход из меню настройки параметров:

Таблица настройки параметров меню 17

Параметр	Наименование	Заводские значения	Диапазон
P0	Параметр P0 отвечает за выбор режима работы котла в зависимости от типа котла и конфигурации системы горячего водоснабжения. Двухконтурные модели имеют заводскую настройку 00, а одноконтурные – 01.
	Выбор режима работы	01	00 – Отопление + нагрев ГВС с помощью пластинчатого теплообменника 01 – Отопление + бак косвенного нагрева 02 – Только отопление 03 – Только бак косвенного нагрева
P1	Параметр P1 отвечает за выбор типа теплообменника нагрева горячей воды и логики работы котла на нагрев горячей воды. При нагреве горячей воды в битермическом теплообменнике отключается циркуляуионный насос. При нагреве горячей воды во вторичном пластинчатом теплообменнике насос не выключается + подается сигнал на сервомотор 3–х ходового вентиля. Так же в зависимости от выбранного режима меняется время выбега насоса и вентилятора.
	Тип теплообменника ГВС	01	00 – Битермический теплообменник 01 – Пластинчатый теплообменник
P2	Параметр P2 отвечает за выбор типа датчика давления воды в системе отопления. При наличии механического манометра используется реле минимального давления для контроля минимально безопасного давления теплоносителя. В остальных случаях используется электронный (3–х проводной) датчик давения, показания которого выводятся на дисплей котла.
	Тип датчика давления воды в системе отопления	01	00 – Реле минимального давления 01 – Электронный датчик
P3	Параметр P3 позволяет активировать режим автоматической подпитки (при наличии соответствующего электромагнитного клапана). ВНИМАНИЕ! В РФ котлы поставляются без данной функции.
	Способ подпитки системы отопления	00	00 – Ручной 01 – Автоматический
P4	Параметр P4 отвечает за выбор максимальной мощности горелки (округленные значения без учёта КПД, поэтому установленные значения параметра выше номинальной мошности котла указанной в технических характеристиках). Обязательно необходимо выбирать мощность соответствующую модели котла. Пример: Для моделей 10/14/18 кВт указывается параметр 20, т.к. максимальная мощность в режиме ГВС у этих моделей 18 кВт, а мощность горелки (без учета КПД) 20 кВт. ВНИМАНИЕ! Для конденсационных котлов значения параметров = значениям номинальной мощности.
	Выбор мощности газового котла после замены платы управления	35	20 – для котлов номинальной мощностью 10/14/18/20 кВт 26 – для котлов номинальной мощностью 24/26 кВт 30 – для котлов номинальной мощностью 28/30 кВт 35 – для котлов номинальной мощностью 31/32/35 кВт 42 – для котлов номинальной мощностью 40 кВт
P5	Параметр P5 отвечает за настройку типа газа, на котором работает котел. Заводская настройка работы котла на природном газе, для перевода котла на сжиженный газ необходимо произвести замену форсунок и поменять параметр на 30.
	Тип газа	00	00 – NG (природный газ) 30 – LPG (сжиженный газ)
P6	Параметр P6 отвечает за положение 3–х ходового клапана по умолчанию, когда котел находится в режиме ожидания. ВНИМАНИЕ! Среднее положение является расчетным, автоматика котла высчитывает время переключения из одного крайнего положения (отопление) в другое (ГВС) и для перевода 3–х ходового клапана в среднее положение и подает импульс 1/2 этого времени.
	Положение 3–х ходового клапана по умолчанию	00	00 – Отопление 50 – Среднее положение A0 – ГВС
P7	Параметр P7 необходим для загрузки измененных параметров в память процессора дисплейной платы. ВНИМАНИЕ! Обязательно необходимо загрузить параметры при изменениях в Р4/P5.
	Загрузка параметров в плату управления	00	00 – Не загружать параметры 01 – Загрузить параметры
P8	Параметр P8 отвечает за настройку логики работы горелки. С помощью изменения настроек данного параметра можно выбирать кол–во сегментов горелки при работе при работе с минимальной мощностью в режиме горячего водоснабжения на уровне 1/3, 2/3 или 3/3. Чем меньше кол–во сегментов горелки в работе, тем меньше минимальная тепловая мощность.
	Активные сегменты горелки при работе «ГВС»	03	01 – Сегменты горелки неактивны. На минимальной мощности работает вся горелка, мощность модулируется только газовым клапаном 02 – Активны 2 сегмента горелки. На минимальной мощности работают два сегмента горелки, мощность модулируется газовым клапаном и одним дополнительным запорным клапаном на газовой рампе 03 – Активны все 3 сегмента горелки. На минимальной мощности работает один центральный сегмент горелки, мощность модулируется регулируется газовым клапаном и двумя дополнительными запорными клапаноми на газовой рампе
P9	Параметр P9 отвечает за настройку логики работы горелки. С помощью изменения настроек данного параметра можно выбирать кол–во сегментов горелки при работе при работе с минимальной мощностью в режиме отопления на уровне 1/3, 2/3 или 3/3. Чем меньше кол–во сегментов горелки в работе, тем меньше минимальная тепловая мощность.
	Активные сегменты горелки при работе «Отопление»	03	01 – Сегменты горелки неактивны. На минимальной мощности работает вся горелка, мощность модулируется только газовым клапаном 02 – Активны 2 сегмента горелки. На минимальной мощности работают два сегмента горелки, мощность модулируется газовым клапаном и одним дополнительным запорным клапаном на газовой рампе 03 – Активны все 3 сегмента горелки. На минимальной мощности работает один центральный сегмент горелки, мощность модулируется регулируется газовым клапаном и двумя дополнительными запорными клапаноми на газовой рампе
PA	Параметр PA отвечает за тип газового клапана, установленного в котле. Основное различие – ток, подаваемый на запорные электромагнитные катушки. AC – переменный ток 220В, DC – постоянный ток 36В.
	Тип газового клапана	01	00 – клапан AC+DC (запорные катушки переменного тока AC + модуляционная катушка постоянного тока DC) 01 – клапан DC (запорные катушки постоянного тока DC + модуляционная катушка постоянного тока DC)
Pb	Параметр Pb отвечает за тип вентилятора установленного в котле. AC – вентилятор с постоянной скоростью вращения, контроль за работой с помощью пневмореле. DC – частотный вентилятор постоянного тока с изменяемой скоростью вращения, контроль за работой осуществляется с помощью доп. электронной платы по нагрузке на электромотор.
	Тип вентилятора	01	00 – Односкоростной вентилятор переменного тока AC 01 – Частотный вентилятор постоянного тока DC
PC	Параметр PC переключает режим работы приоритета температурных NTC датчиков системы отопления. Заводская настройка работы котла по температуры теплоносителя. В случае установки NTC датчика комнатной или уличной температуры необходимо изменить параметр соответствующим образом для изменения логики работы котла.
	Сенсор	00	00 – NTC датчик температуры теплоносителя 01 – NTC датчик комнатной температуры 02 – NTC датчик уличной температуры (погодозависимое управление)

2. Нажмите кнопку «+», чтобы на дисплее отобразилось «55».

3. Нажмите кнопку «Отопление» для подтверждения сброса до заводских настроек.

2. Нажмите кнопку «+», чтобы на дисплее отобразилось «17».

3. Нажмите кнопку «Отопление» и на дисплее отобразится «P0».

4. Нажмите кнопку «+», выберите пункт меню «P7» и подтвердите выбор с помощью кнопки «Отопление».

5. Снова нажмите кнопку «+» и выберите значение «01».

6. Нажмите кнопку «Отопление» для подтверждения сброса до заводских настроек.

7. Выход из меню настройки параметров:

1. Символ «SE» напоминает о необходимости технического обслуживания котла, после достижении 4000 часов работы в режимах отопления и ГВС.

2. Выключите котел. Нажмите и удерживайте одновременно кнопки «+» и «−», и через 5 с на дисплее отобразится «00».

3. Нажмите кнопку «+», чтобы на дисплее отобразилось «66».

4. Нажмите кнопку «Отопление» для подтверждения сброса таймера технического обслуживания.

Подключения

Схема электрических соединений
Схема подключения 1-но контурного котла
Схема подключения 1-но контурного котла + бойлер

№	ОПИСАНИЕ
1	Подача отопление 3/4"
2	Подача в змеевик бойлера 3/4" (заглушить)
3	Вход газа 3/4"
4	Вход ХВС/обратка со змеевика бойлера 1/2"
5	Обратка отопление 3/4"

№	ОПИСАНИЕ
1	Подача отопление 3/4"
2	Подача в змеевик бойлера 3/4"
3	Вход газа 3/4"
4	Вход ХВС/обратка со змеевика бойлера 1/2"
5	Обратка отопление 3/4"
6	Датчик температуры бойлера

Артикул	Название	EAN	Документация
GE0Q6LE0CRU	Комнатный термостат Ecoheat RT-i	6941467358874	Инструкция по установке и эксплуатации Декларация о соответствии

№	ОПИСАНИЕ
1	Выходной гидравлический блок
2	Газовый клапан Газовый клапан контролирует поток газа, подаваемого на горелку газового котла и регулирует его, исходя из настроек газового клапана, что обеспечивает безопасность и экономичность эксплуатации
3	Сервопривод 3-х ходового клапана 3-х ходовой клапан регулирует поток теплоносителя в системе отопления и направляет его или на контур отопления или на контур ГВС
4	NTC датчик отопления на подающей линии Датчик NTC (Negative Temperature Coefficient) предназначен для контроля температуры в системе отопления и/или горячего водоснабжения. При повышении температуры электрическое сопротивление датчика NTC уменьшается, при понижении температуры электрическое сопротивление датчика NTC увеличивается
5	Термостат перегрева теплообменника
6	Основной теплообменник
7	Вентилятор дымоудаления Вентилятор предназначен для принудительного отвода дымовых газов и одновременной подачи воздуха в камеру сгорания
8	Электроды розжига и контроля пламени Электроды розжига отвечают за автоматическую подачу искры для воспламенения газовоздушной смеси на газовой горелке. Электрод контроля пламени (электрод ионизации) предназначен для контроля наличия пламени на газовой горелке и прекращения подачи газовоздушной смеси, в случае его отсутствия.
9	Газовая горелка Газовая горелка используется для смешивания воздуха с газом и обеспечивает равномерное сгорание получившейся газовоздушной смеси в камере сгорания за счет воспламенения от искры электродов розжига
10	Газовая рампа Газовая рампа обеспечивает стабильное давление газа перед газовой горелкой и его подачу в требуемом объеме для образования газовоздушной смеси в камере сгорания
11	Соединительная трубка
12	NTC датчик отопления на обратной линии Датчик NTC (Negative Temperature Coefficient) предназначен для контроля температуры в системе отопления и/или горячего водоснабжения. При повышении температуры электрическое сопротивление датчика NTC уменьшается, при понижении температуры электрическое сопротивление датчика NTC увеличивается
13	Предохранительно-сбросной клапан Предохранительно-сбросной клапан служит для защиты газового котла от превышения давления теплоносителя в системе отопления и обеспечивает автоматический сброс избыточного давления, не позволяя ему достигнуть критических значений
14	Воздухоотводчик Воздухоотводчик предназначен для автоматического удаления воздуха из системы отопления, препятствуя завоздушиванию, тем самым обеспечивая стабильную и безопасную работу системы отопления
15	Циркуляционный насос Циркуляционный насос обеспечивает принудительное движения теплоносителя по замкнутому контуру системы отопления
16	Датчик давления Датчик давления воды служит для измерения давления теплоносителя в системе отопления и блокирует работу газового котла в случае резкого падения давления в контуре отопления
17	Байпасная линия Байпас предотвращает перегрев основного теплообменника при недостаточной циркуляции в системе отопления
18	Входной гидравлический блок
19	Вход (обратная линия) отопление
20	Подпитка
21	Вход газа
22	Подача теплоносителя в змеевик бойлера
23	Выход (подающая линия) отопление

Шаг 1 Скачайте и установите приложение «EVO» на Ваш мобильный телефон.
Шаг 2 Откройте приложение, зарегистрируйтесь и/или авторизуйтесь.
Шаг 3 На главном экране приложения перейдите на вкладку «Дом».
Шаг 4 Нажмите на кнопку «Добавить устройство» или на значок «+».
Шаг 5 Выберите раздел «Устройство умного дома».
Шаг 6 Приложение начнет автоматический поиск доступных устройств.
Шаг 7 Нажмите на найденное оборудование для его подключения.
Шаг 8 Выберите Вашу домашнюю Wi-Fi сеть (2,4 ГГц ) и введите пароль.
Шаг 9 Дождитесь уведомления об успешном подключении.

Перед началом работ обязательно перекройте газ и отсоедините котел от электропитания.

Заводское исполнение предусматривает использование котла на природном газе.
При необходимости возможна переналадка и дальнейшая эксплуатация на сжиженном газе. Перевод котла на другой тип газа может производиться только техническим персоналом авторизованного сервисного центра, техническими специалистами газового хозяйства или другими организациями, имеющими лицензии и допуски на проведение данного вида работ.

Порядок действий:
1. Демонтируйте газовую рампу, открутив фиксирующие винты.
2. Замените форсунки на рампе, используя соответствующие наборы:

Для котлов ProLine G мощностью 24 кВт — 0040817573 (∅0.94 x 12 штук)
Для котлов ProLine G мощностью 32 кВт — 0040823263 (∅0.94 x 15 штук)
Для котлов ProLine G мощностью 40 кВт — 0040823264 (∅0.98 x 17 штук)

3. Установите газовую рампу в обратной последовательности и убедитесь в герметичности соединений.
4. Произведите программные изменения типа газа с природного на сжиженный, установив значение параметра P5 = 30. Для подтверждения изменения настроек типа газа необходимо войти в параметр Р7 и загрузить изменения, установив значение параметра Р7 = 01.
5. Произвести проверку и, при необходимости, корректировку давления сжиженного газа на горелке в соответствии с табличными значениями. Давление сжиженного газа перед котлом должно быть не менее 28 мбар.

Перед проведением работ по настройке газового клапана — подключите к нему дифференциальный манометр, согласно указанной схеме.
Регулировка газового клапана должна осуществляться только обученными специалистами, имеющими соответствующий допуск.

После проведения измерительных и/или регулировочных работ изменения давление газа, необходимо тщательно закрыть запорные винты штуцеров на газовом клапане, использованные для замера давления газа.

№	Артикул	Название	Замена	Модели
1	0040205423	Hanging pillar
2	0040109901QA	Left side plate
3	0040404201	Fan
4	0040110059QB	AIR CHAMBER
5	0040498010	High Limit Thermostat
6	0040820751	Main heat exchanger
7	0040107945Q	Front plate of combustion chamber
8	0040403453A	Ignition + ionization electrodes
9	0040113714Q	Air chamber front cover
10	0040820142	Gas distributor
11	0040815885	Segment valve
12	0040301667	Sealing ring-Gas distributor and segment valve(φ25.8*2.65)
13	0040815886	Segment valve(right)
14	0040301666	Sealing ring-Gas distributor and gas pipe (φ19*2.65)
15	0040113890	Gas connection pipe
16	0040108349AQ	Expansion water tank mounting plate
17	0040821206	Burner
18	0040107704Q	Frame as-combustion chamber
19	0040109902QA	Right side plate
20	0040109898Q	Bracket column
21	0040108349AQ	Expansion water tank mounting plate
22	0040819586	Expansion tank
23	0040110059QB	AIR CHAMBER
24	0040402895A	Display board connection
25	0040206440A	Key film
26	0040110051Q	Front panel
27	0040205359	Cover of display panel box
28	0041800807CB	Display panel
29	0041800214PA	WIFI
30	0040205360	Bottom of electric display panel box
31	0040208752	Bottom of electric control panel box
32	0041801635C	Control board
33	0040208339	Cover of control board box
34	0041801584	Fan control board
35	0040301671	Sealing ring-Main heat exchanger and copper tube(φ18*2.65)
36	0040113950	Heating water outlet pipe
37	0040400330	Heating Ntc Sensor
38	0040301672	Sealing ring-Heating outlet pipe and outlet valve body(φ18*3.55)
39	0040107855	Outlet valve body
40	0040110604	Hot water outlet pipe
41	0040110603	G3/4 nut
42	0040203769	Electriccontrolboxshaftbracket(right)
43	00215200015200A	Support For Wiring Harness
44	0040113888QA	Bottom tray
45	0040203770	Electriccontrolboxshaftbracket(left)
46	0040205365	Clamp
47	0040402267	Power Cord
48	0040113783A	Inlet valve body
49	0040402245C	Water pump
50	0040301670	Sealing ring-Water pump and water pressure safety valve(φ16*2.5)
51	0040205096	Drain pipe
52	0040813965	Water pressure safety valve
53	0040113949	Heating return pipe
54	0040301669	Sealing ring-Water pump and inlet valve body(φ17*4)
55	0040301668	Sealing ring-Water pump and expansion tank pipe(φ7.59*2.62)
56	0040818372	Expansion water tank connecting pipe
57	0040401628A	Water pressure sensor
58	0040498003A	Gas valve
59	0040108355	Pipe for bypass
60	0040498023	Motor-3Way Valve
61	0040109192	Fixing clip
62	0040403902	Electrical low-voltage wiring harness
63	0040403328A	Wire （strong electric wire）
64	0040823263	LPG nozzle
65	0040820142A	Gas distributor(LPG)
66	0040400388L	STORAGE TANK SENSOR
67	0040598001B	Packaging box

Работа в каскаде

Технические характеристики продукции и ее потребительские свойства, включая внешний вид, могут отличаться от представленных на сайте.
Производитель оставляет за собой право вносить любые изменения в конструкцию, дизайн, комплектацию и иные характеристики изделия без предварительного уведомления.
В случае расхождения гарантийных условий, указанных на сайте, с гарантийными условиями, указанными в документации, прилагаемой к товару при его продаже (эксплуатационная документация, гарантийный талон), необходимо руководствоваться гарантийными условиями из документации, прилагаемой к товару.

Газовый котел ProLine G 1.32TW

ProLine G 1.32TW

Настройки

Подключения

Работа в каскаде
