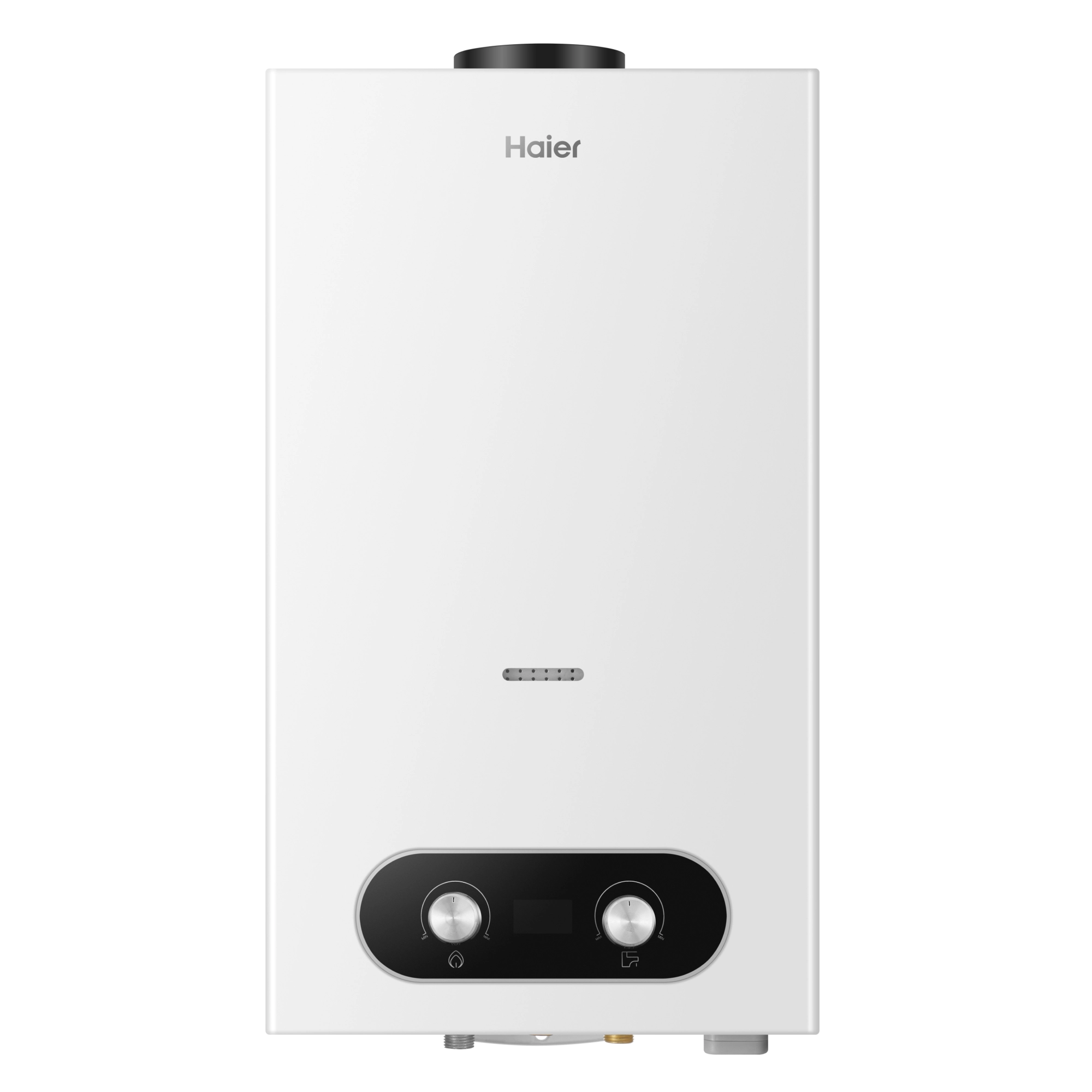

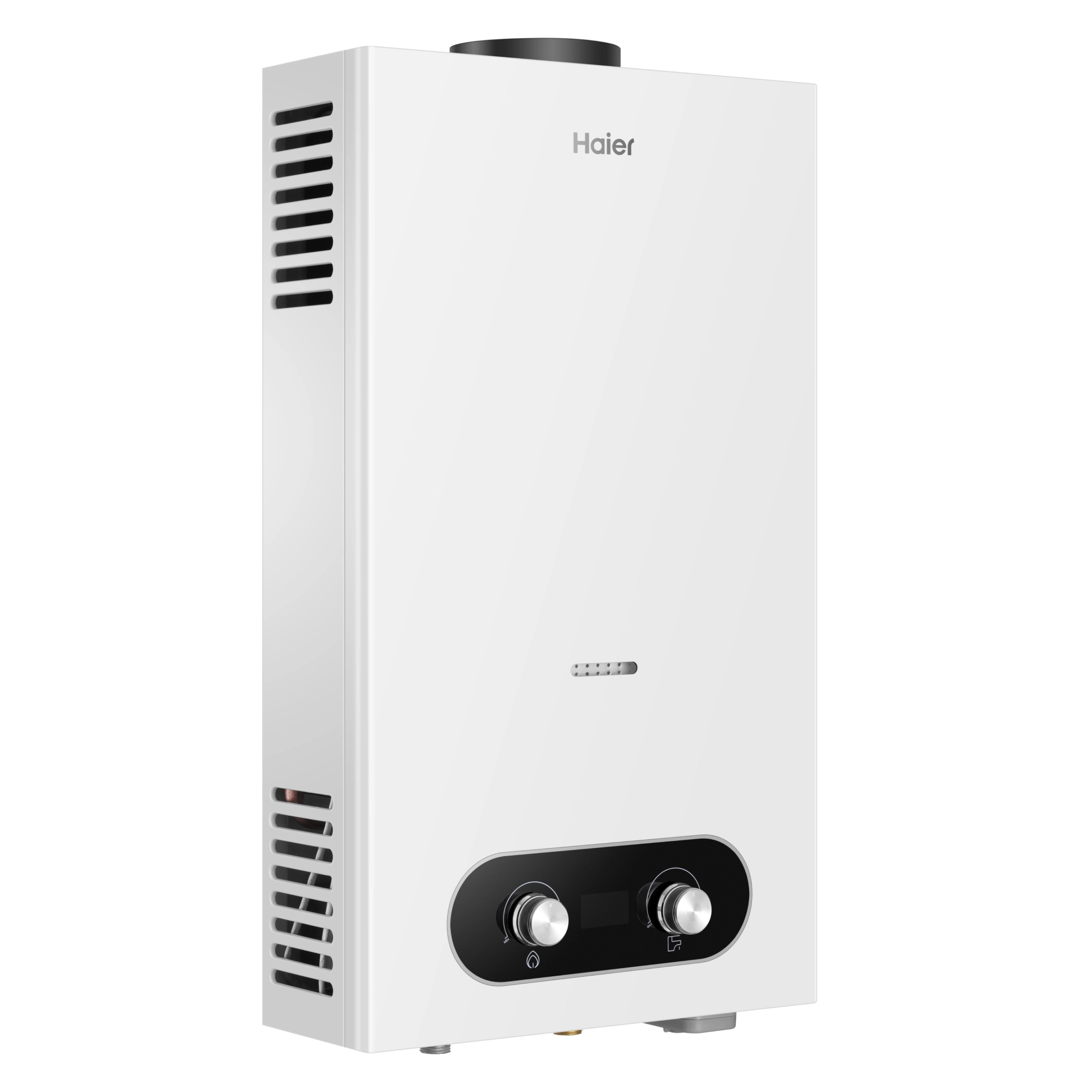

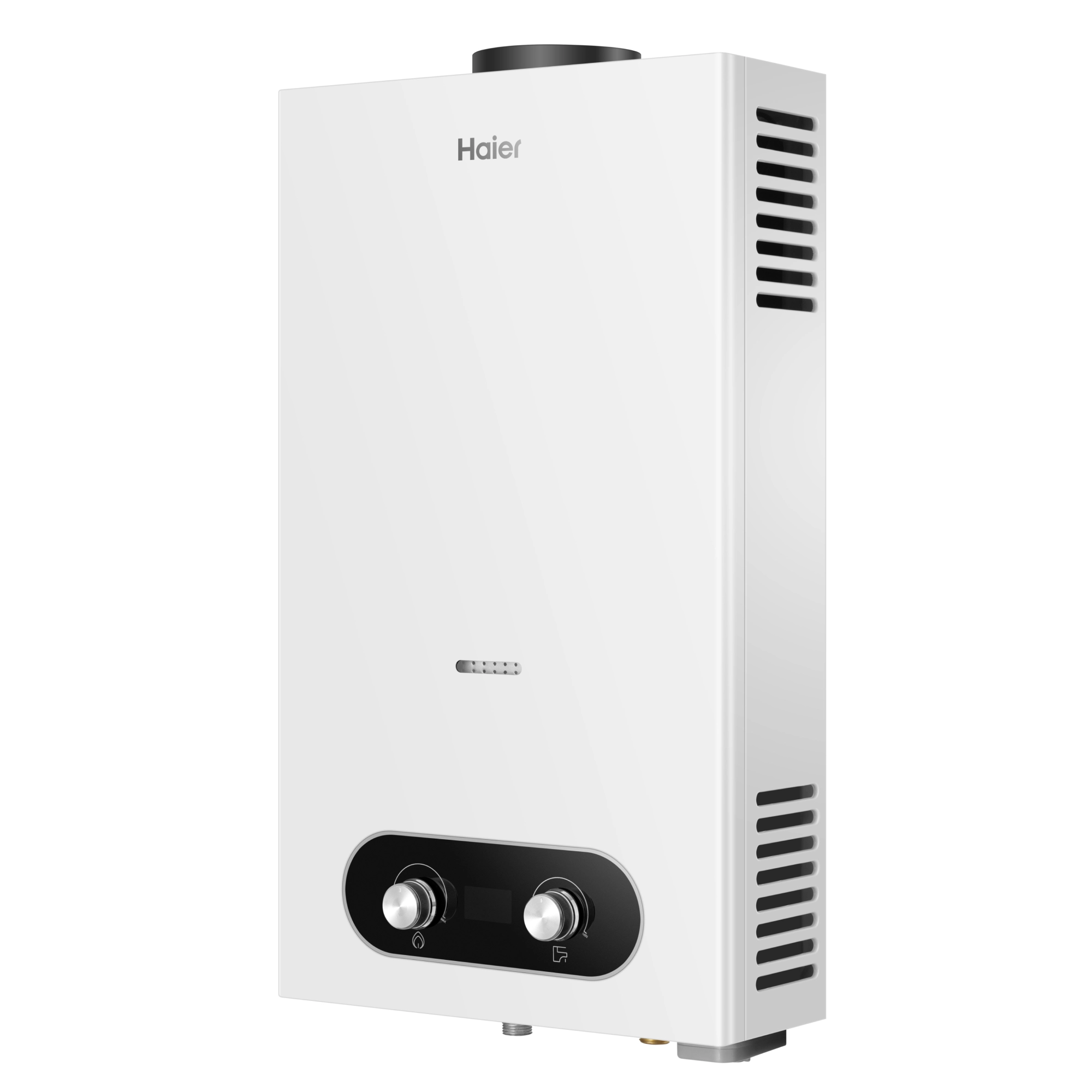

Газовый водонагреватель JSD20-10C
Архив
JSD20-10C
Газовый проточный водонагреватель с открытой камерой сгорания, электророзжигом, механической модуляцией и питанием от батареек 2 Х 1,5 В LR20
-
Теплообменник из бескислородной меди
-
Механическая модуляция
-
Механическое управление
-
LED дисплей
-
Розжиг от батареек
-
Ионизационный контроль пламени
-
Гидрогруппа латунь
-
Многоуровневая система безопасности
-
Включение при низком давлении
-
Таймер ГВС
-
Автодиагностика
-
Легкий монтаж и обслуживание
-
Европейский стандарт
-
Адаптация для ЕАЭС
-
2 года гарантии
• Максимальный проток 10 л/мин (при ΔТ=25°C)
• Открытая камера сгорания
• Механическая модуляция мощности
• Автоматический электронный розжиг
• Теплообменник из бескислородной меди
• Включение при минимальном давлении воды
• Информативный LED дисплей

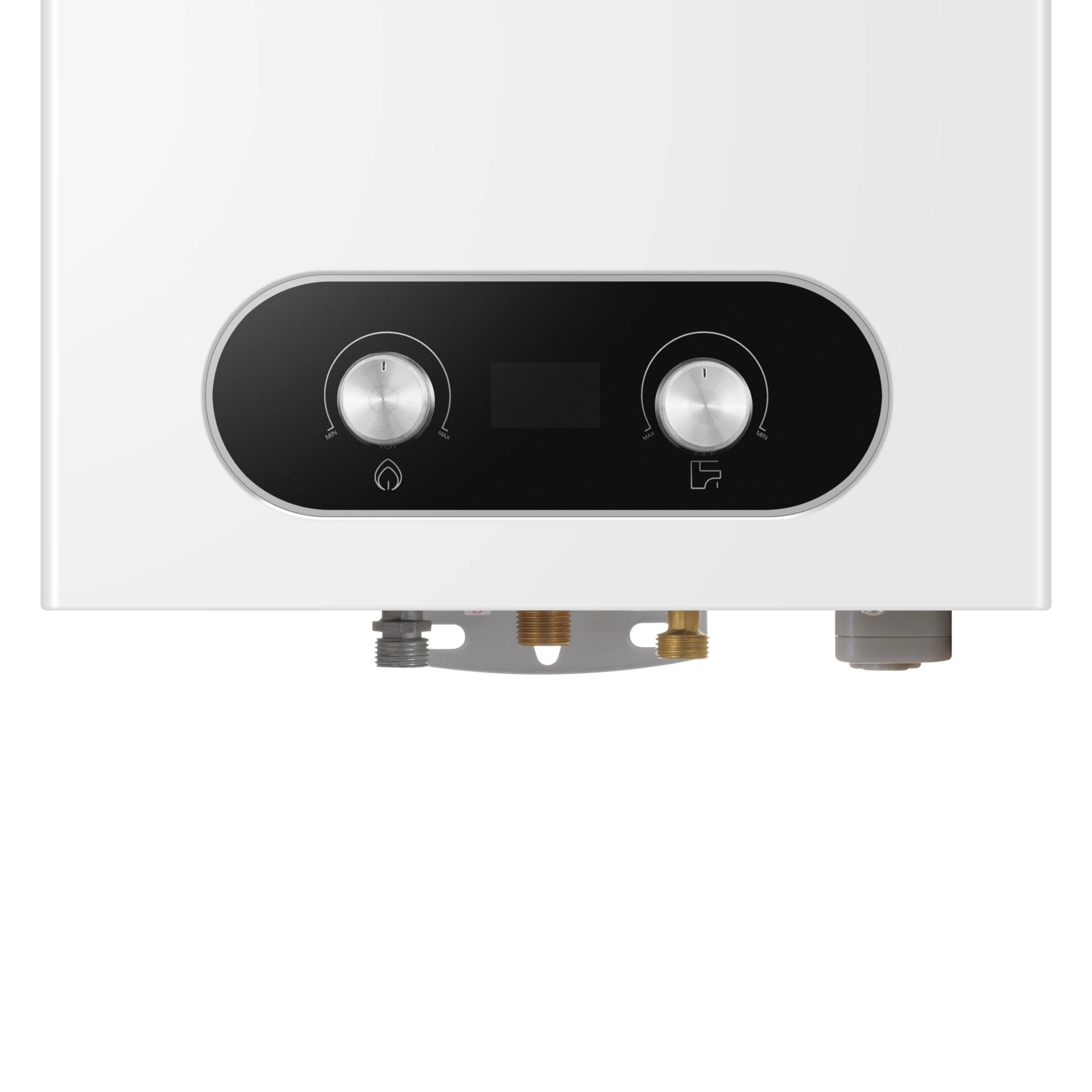

• Интуитивно понятная панель управления
• Многоуровневая система безопасности
• Интеллектуальная система самодиагностики
• Адаптированы для России
• Гарантия – 2 года на газовый водонагреватель
• Открытая камера сгорания
• Механическая модуляция мощности
• Автоматический электронный розжиг
• Теплообменник из бескислородной меди
• Включение при минимальном давлении воды
• Информативный LED дисплей
• Интуитивно понятная панель управления
• Многоуровневая система безопасности
• Интеллектуальная система самодиагностики
• Адаптированы для России
• Гарантия – 2 года на газовый водонагреватель
Артикул
TD0043766RU
EAN
6941467324114
Характеристики
Размеры

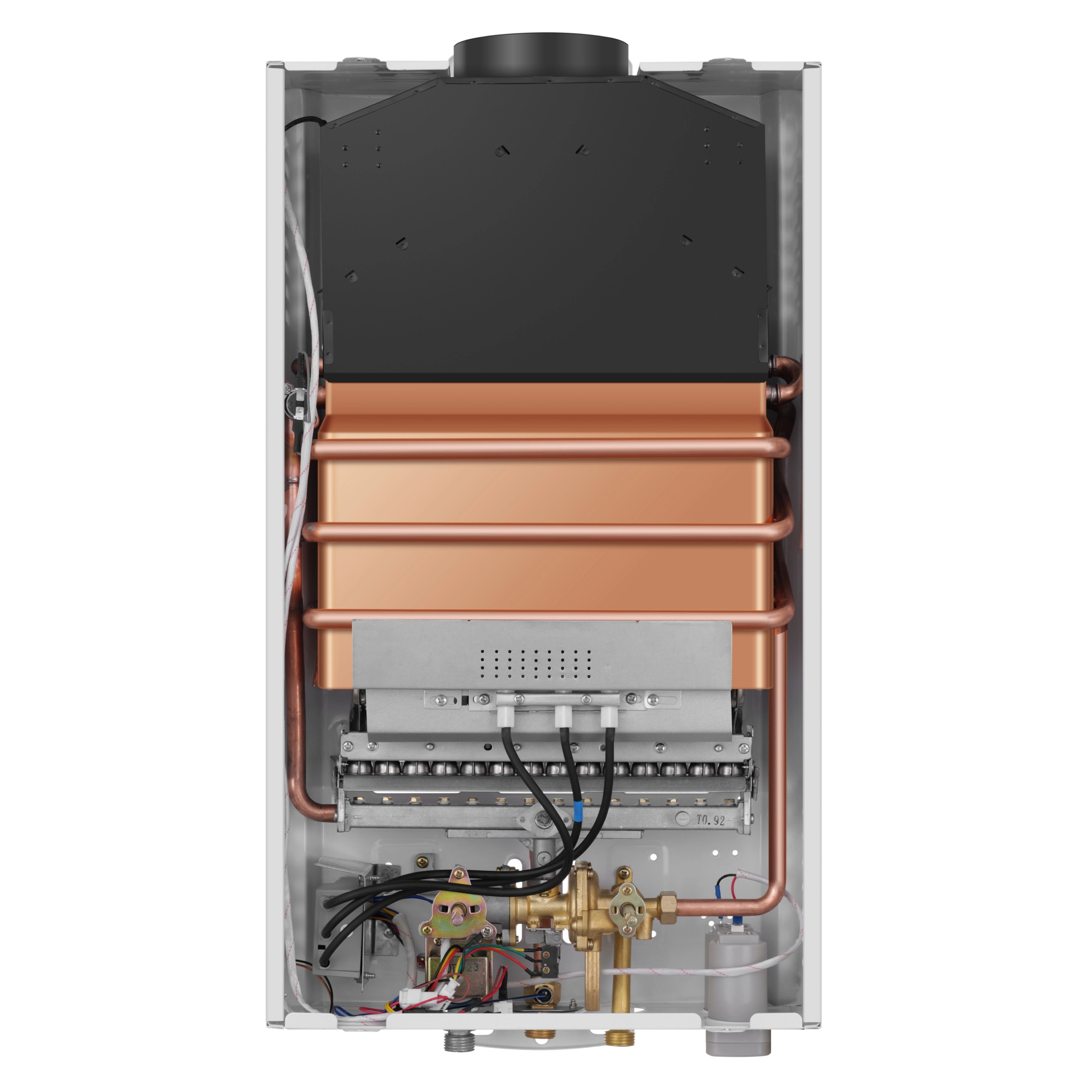

Устройство
Запчасти
Конструкция и внешний вид
Камера сгорания
Открытая
Модуляция мощности
Механическая
Тип розжига
Электророзжиг
Электропитание розжига
Элементы питания 2 X 1,5 В LR20
Материал теплообменника
Бескислородная медь по технологии «Oxygen-free»
Горелка
1-ступенчатая
Гидрогруппа
Латунь
Способ установки
Настенный
Тип монтажа
Вертикальный
Общие характеристики
Тип используемого газа
Природный газ
Номинальное давление природного газа, мбар
20
Максимальная тепловая мощность горелки, кВт
21,2
Номинальная теплопроизводительность, кВт
18,9
Номинальный расход природного газа (G20), м3/час
2,0
Количество газовых форсунок, шт
14
Диаметр форсунок, мм
0,92
Система дымоудаления
Тип дымоудаления
В11BS
КПД при номинальной мощности, %
89
Максимальная температура дымовых газов (ΔT=40K), °C
145
Тяга в дымоходе (мин./макс.), Па
2,0/30,0
Горячее водоснабжение
Минимальное давление воды, бар
0,8
Максимальное давление воды, бар
10,0
Производительность при ΔТ=25°C, л/мин
9,8
Производительность при ΔТ=35°C, л/мин
6,9
Минимальный поток при запуске, л/мин
2,0
Подключения
Вход холодной воды, дюйм
1/2
Выход горячей воды, дюйм
1/2
Подсоединение к системе газоснабжения, дюйм
1/2
Подсоединение к системе дымоудаления, мм
110
Габариты товара
Высота, мм
590
Ширина, мм
340
Глубина, мм
141
Размеры (ВхШхГ), мм
590 x 340 x 141
Вес нетто, кг
7,2
Габариты упаковки
Высота упаковки, мм
710
Ширина упаковки, мм
390
Глубина упаковки, мм
200
Размеры упаковки (ВхШхГ), мм
790 x 390 x 200
Объем брутто, м3
0,056
Вес брутто, кг
8,3
Гарантия и срок службы
EAN
6941467324114
Срок гарантии, лет
2
Срок службы, лет
10
Страна производства
Китай
|
|
|
|
|
|
| 1/2” | 1/2” | 1/2” |
| № | ОПИСАНИЕ |
| 1 |
Передняя панель
|
| 2 |
Смотровое окно
|
| 3 |
Дымовой патрубок
|
| 4 |
Ручка изменения расхода газа
|
| 5 |
Ручка изменения расхода воды
|
| 6 |
Дисплей
|
| 7 |
Электромагнитный клапан
|
| 8 |
Электронный блок управления
|
| 9 |
Микропереключатель
|
| 10 |
Газовая рампа
|
| 11 |
Тепловой экран
|
| 12 |
Датчик перегрева воды
|
| 13 |
Рама
|
| 14 |
Датчик тяги
|
| 15 |
Стабилизатор тяги
|
| 16 |
Теплообменник
|
| 17 |
Электрод контроля пламени
|
| 18 |
Электрод розжига
|
| 19 |
Газовая горелка
|
| 20 |
Газо-водяной блок
|
| 21 |
Отсек для батарей питания
|
| 22 |
Предохранительный клапан
|
| № | Артикул | Название | Замена | Модели |
| 1 | 0530074609 | Ручка | ||
| 2 | 0530074610 | Дисплей | ||
| 3 | 0530074611 | Термостат 85℃ | ||
| 4 | 0530074612 | Датчик температуры | ||
| 5 | 0530074613 | Горелка | ||
| 6 | 0530074614 | Плата управления | ||
| 7 | 0530074615 | Гидрогруппа тип 10C с газовым клапаном | ||
| 8 | 0530074616 | Отсек для батареек | ||
| 9 | 0530074617 | Лицевая панель модели 10C | ||
| 10 | 0530074618 | Термостат 120°C | ||
| 11 | 0530074619 | Дымоход | ||
| 12 | 0530074620 | Теплообменник | ||
| 13 | 0530074621 | Задняя часть корпуса | ||
| 14 | 0530078412 | Электрод ионизации | ||
| 15 | 0530078414 | Электрод розжига (правый) | ||
| 16 | 0530078413 | Электрод розжига (левый) | ||
