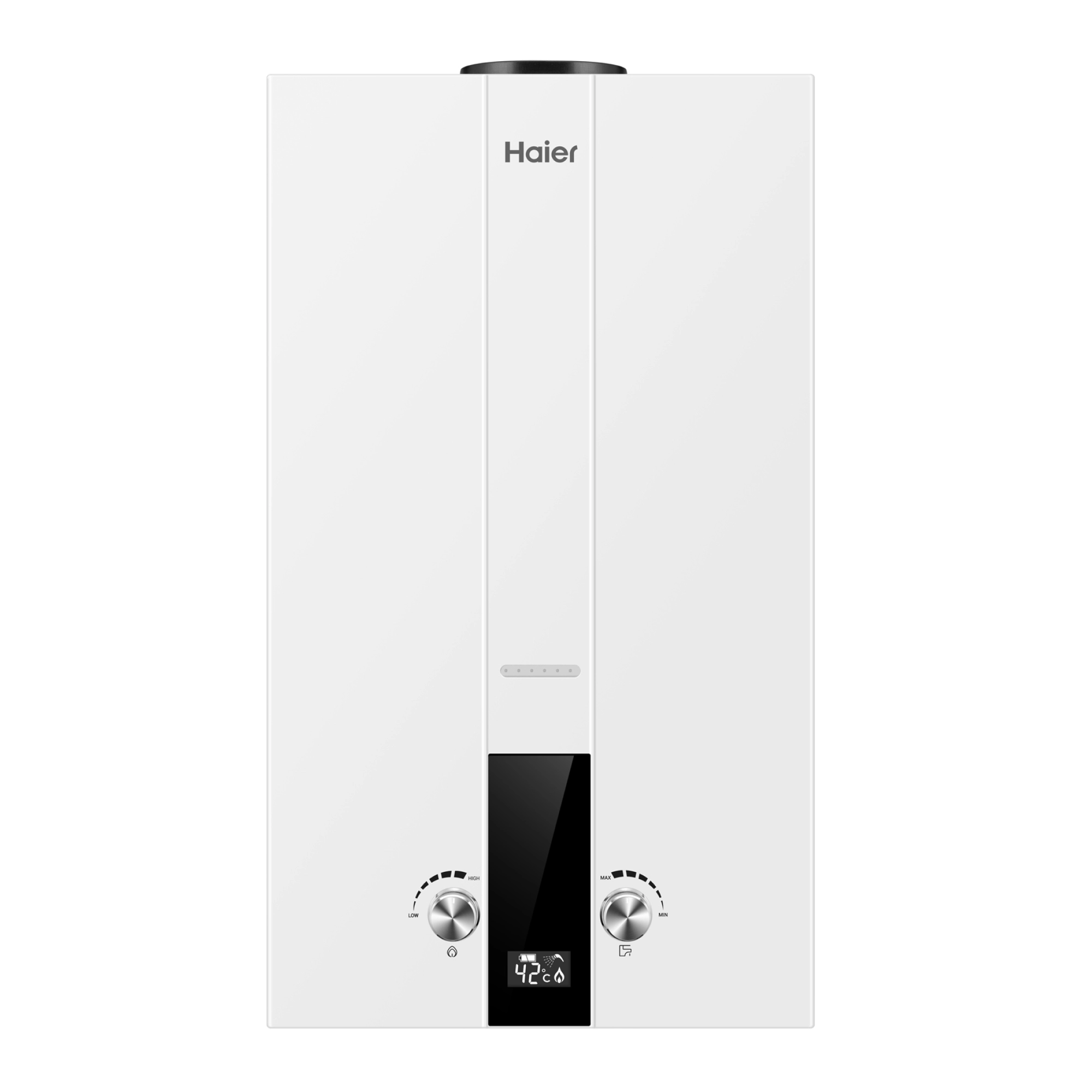

Газовый водонагреватель JSD24-12D
Архив
JSD24-12D
Газовый проточный водонагреватель с открытой камерой сгорания, электророзжигом, механической модуляцией и питанием от батареек 2 Х 1,5 В LR20
-
Медный теплообменник c защитным покрытием
-
Механическая модуляция
-
Механическое управление
-
Компактный дисплей
-
Розжиг от батареек
-
Ионизационный контроль пламени
-
Гидрогруппа латунь
-
Многоуровневая система безопасности
-
Включение при низком давлении
-
Таймер ГВС
-
Автодиагностика
-
Легкий монтаж и обслуживание
-
Европейский стандарт
-
Адаптация для ЕАЭС
-
2 года гарантии
• Максимальный проток 12 л/мин (при ΔТ=25°C)
• Открытая камера сгорания
• Механическая модуляция мощности
• Автоматический электронный розжиг
• Медный теплообменник с защитным покрытием TIN PLATED
• Многоуровневая система безопасности
• Интуитивно понятная панель управления
• Адаптированы для России:
- Включение при минимальном давлении воды
- Работа при нестабильном газоснабжении
• Гарантия – 2 года на газовый водонагреватель
• Открытая камера сгорания
• Механическая модуляция мощности
• Автоматический электронный розжиг
• Медный теплообменник с защитным покрытием TIN PLATED
• Многоуровневая система безопасности
• Интуитивно понятная панель управления
• Адаптированы для России:
- Включение при минимальном давлении воды
- Работа при нестабильном газоснабжении
• Гарантия – 2 года на газовый водонагреватель
Артикул
GD0RJRM00RU
EAN
6941467338463
Характеристики
Размеры

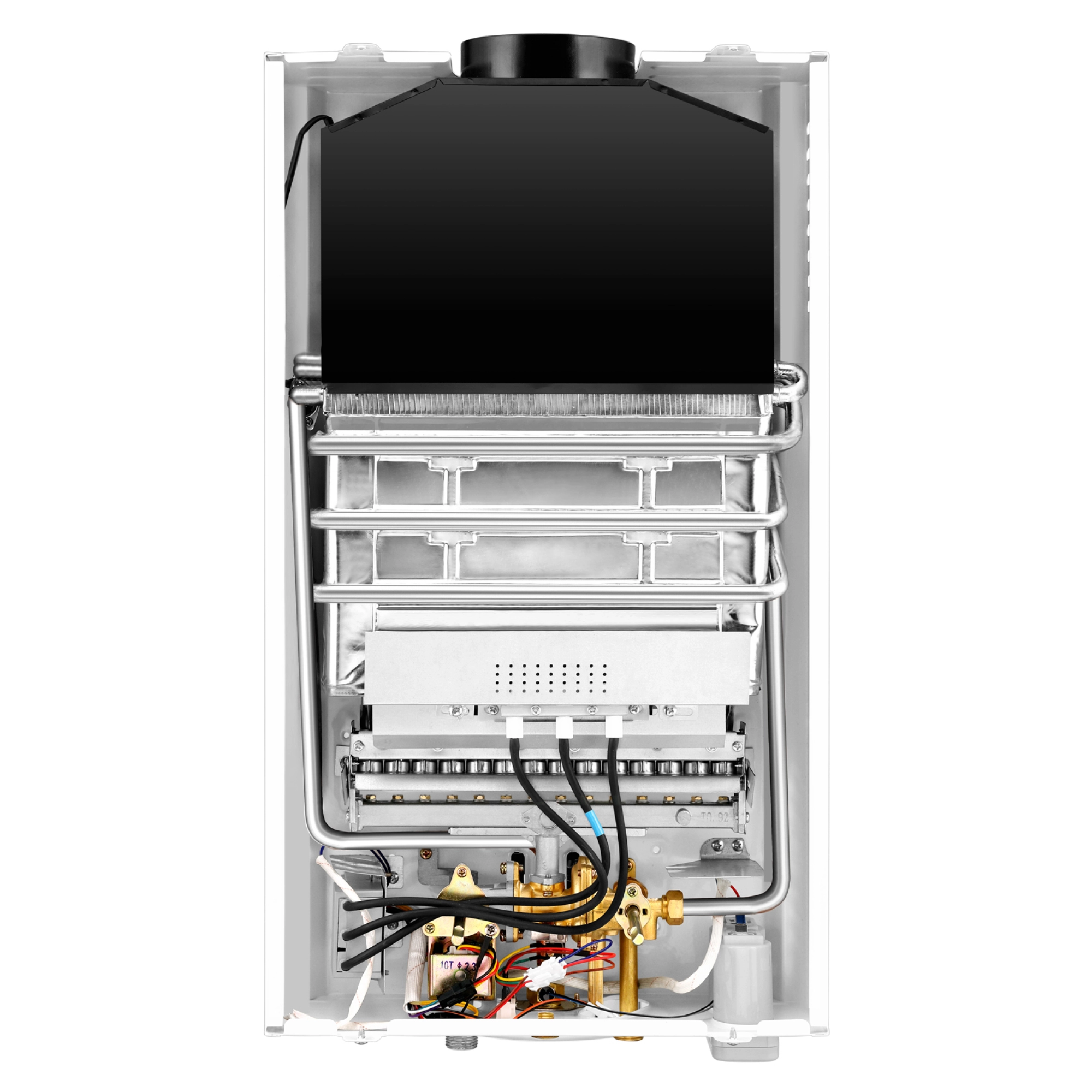

Устройство
Запчасти
Конструкция и внешний вид
Камера сгорания
Открытая
Модуляция мощности
Механическая
Тип розжига
Электророзжиг
Электропитание розжига
Элементы питания 2 X 1,5 В LR20
Материал теплообменника
Медь с защитным покрытием TIN PLATED на основе олова
Горелка
1-ступенчатая
Гидрогруппа
Латунь
Способ установки
Настенный
Тип монтажа
Вертикальный
Общие характеристики
Тип используемого газа
Природный газ
Номинальное давление природного газа, мбар
20
Максимальная тепловая мощность горелки, кВт
25,3
Номинальная теплопроизводительность, кВт
22,5
Номинальный расход природного газа (G20), м3/час
2,4
Количество газовых форсунок, шт
14
Диаметр форсунок, мм
1,07
Система дымоудаления
Тип дымоудаления
В11BS
КПД при номинальной мощности, %
89
Максимальная температура дымовых газов (ΔT=40K), °C
170
Тяга в дымоходе (мин./макс.), Па
2,0/30,0
Горячее водоснабжение
Минимальное давление воды, бар
0,8
Максимальное давление воды, бар
10,0
Производительность при ΔТ=25°C, л/мин
11,7
Производительность при ΔТ=35°C, л/мин
8,3
Минимальный поток при запуске, л/мин
2,3
Подключения
Вход холодной воды, дюйм
1/2
Выход горячей воды, дюйм
1/2
Подсоединение к системе газоснабжения, дюйм
1/2
Подсоединение к системе дымоудаления, мм
110
Габариты товара
Высота, мм
620
Ширина, мм
340
Глубина, мм
178
Размеры (ВхШхГ), мм
620 x 340 x 178
Вес нетто, кг
8,8
Габариты упаковки
Высота упаковки, мм
710
Ширина упаковки, мм
390
Глубина упаковки, мм
240
Размеры упаковки (ВхШхГ), мм
790 x 390 x 240
Объем брутто, м3
0,067
Вес брутто, кг
10,1
Гарантия и срок службы
EAN
6941467338463
Срок гарантии, лет
2
Срок службы, лет
10
Страна производства
Китай
|
|
|
|
|
|
| 1/2” | 1/2” | 1/2” |
| № | ОПИСАНИЕ |
| 1 |
Передняя панель
|
| 2 |
Смотровое окно
|
| 3 |
Дымовой патрубок
|
| 4 |
Ручка изменения расхода газа
|
| 5 |
Ручка изменения расхода воды
|
| 6 |
Дисплей
|
| 7 |
Электромагнитный клапан
|
| 8 |
Электронный блок управления
|
| 9 |
Микропереключатель
|
| 10 |
Газовая рампа
|
| 11 |
Тепловой экран
|
| 12 |
Датчик перегрева воды
|
| 13 |
Рама
|
| 14 |
Датчик тяги
|
| 15 |
Стабилизатор тяги
|
| 16 |
Теплообменник
|
| 17 |
Электрод контроля пламени
|
| 18 |
Электрод розжига
|
| 19 |
Газовая горелка
|
| 20 |
Газо-водяной блок
|
| 21 |
Отсек для батарей питания
|
| 22 |
Предохранительный клапан
|
| № | Артикул | Название | Замена | Модели |
| 1 | 0530079147 | Наклейка панели | ||
| 2 | 0530074609 | Ручка | ||
| 3 | 0530074609 | Ручка | ||
| 4 | 0530079148 | Лицевая панель | ||
| 5 | 0530078719 | Термостат 85°C | ||
| 6 | 0530074618 | Термостат 120°C | ||
| 7 | 0530074625 | Дымоход | ||
| 8 | 0530079149 | Теплообменник | ||
| 9 | 0530079150 | Задняя панель | ||
| 10 | 0530078412 | Электрод ионизации | ||
| 11 | 0530079151 | Экран горелки | ||
| 12 | 0530074622 | Горелка | ||
| 13 | 0530079152 | Теплоизоляционная перегородка | ||
| 14 | 0530074616 | Отсек для батареек | ||
| 15 | 0530079153 | Микропереключатель | ||
| 16 | 0530074623 | Гидрогруппа типа 12C с газовым клапаном | ||
| 17 | 0530074612 | Датчик температуры | ||
| 18 | 0530074614 | Плата управления | ||
| 19 | 0530078414 | Электрод розжига (правый) | ||
| 20 | 0530074610 | Дисплей | ||
